產品簡介

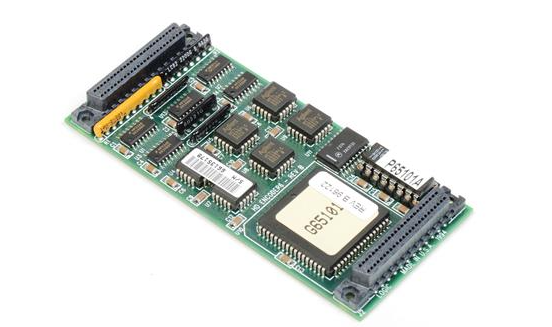

型號：GE IP-QUADRATURE

主要特點和優勢

高密度多通道解碼：作為四通道正交解碼器，型號支持獨立編程的正交計數模式，每個通道可作為通用計數器或專用解碼器使用，適用于運動控制、編碼器信號處理等場景。

靈活輸入適配：兼容差分（RS-422）與單端（TTL/CMOS）輸入模式，支持直接連接旋轉編碼器、光耦傳感器等設備，輸入終端可編程調整以減少信號干擾。

高精度與快速響應：提供24位分辨率，支持0-10 MHz通用計數率及0-1.2 MHz正交計數率（X1/X2模式下更高），滿足高速運動控制需求。

可編程中斷功能：每個通道配備捕獲或匹配中斷寄存器，支持實時位置捕捉與異常狀態響應，提升系統控制靈活性。

工業級可靠性：采用全CMOS設計，支持寬溫域工作（擴展溫度可定制），具備抗電磁干擾能力，適用于工廠、能源等復雜環境。

技術規格

參數規格

型號IP-QUADRATURE

通道數量4通道（可擴展至16通道/VME插槽）

分辨率24位

計數率通用計數：0-10 MHz；正交計數：0-1.2 MHz（X1/X2模式下更高）

輸入類型差分（RS-422）或單端（TTL/CMOS）

預分頻器1X、2X、4X可編程

中斷功能捕獲中斷、匹配中斷（支持屏蔽與條件編程）

終端電阻可編程TTL電阻器終端（支持插座式更換）

工作溫度標準：0°C至70°C；擴展溫度可定制

接口協議VME總線、RS-422、TTL/CMOS

電源要求5 V DC

應用領域

運動控制：集成于機器人、機床等設備，實現高精度旋轉或線性運動的位置反饋與同步控制。

編碼器信號處理：連接旋轉編碼器（如軸編碼器、線性編碼器），將脈沖信號轉換為數字位置數據，支持工業自動化系統實時監控。

工業自動化：作為分布式控制系統的擴展模塊，適配PLC、DCS系統，處理多傳感器輸入與邏輯運算。

能源設備：應用于燃氣輪機、風力發電機等設備的轉速監測與安全保護邏輯控制。

相關產品

DS200TBQCG1AAA：模擬量輸入/輸出終端板，擴展溫度、壓力等信號的采集與控制能力。

IC695ALG704：模擬量輸出模塊，支持電壓/電流信號生成，適配執行器驅動場景。

TRICONEX 3721：冗余安全控制器，與型號協同提升系統容錯性與安全性。

WES5120 2340-21004：風力渦輪機控制模塊，集成運動控制與安全邏輯，適配復雜工業場景。
