產品描述

產品特點
● 低成本小體積SIP 12Pin符合UL94V-0標準阻燃封裝
● 模塊輸入端與輸出端6KVDC隔離，輸出回路1與回路2之間6KV隔離
● 2 : 1直流寬電壓輸入范圍，隔離穩壓直流高電壓輸出
● 輸出電壓：50VDC~400VDC電壓值可選制
● 輸出功率：1W~5W可選制
● 兩路高電壓輸出回路都具有自恢復過載短路保護功能
● 自然風冷條件下工作，無需散熱裝置，轉換效率：60%~80%
● 工業級溫度范圍：-40~+85 ℃

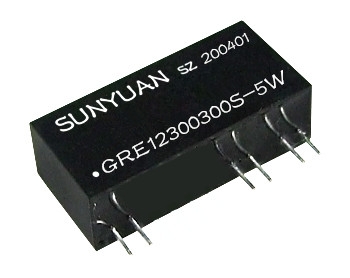

順源新研制的GRE系列低成本小體積、寬電壓輸入隔離穩壓雙回路輸出高壓模塊電源，是一款業界技術領先的DC-DC高電壓轉換器。該產品可在寬范圍波動的不穩定電源電壓輸入環境中安全運行，通過模塊的內部調整電路可以生成隔離穩壓的直流高電壓雙回路輸出。GRE系列新產品采用SIP 12Pin（單排12腳）小體積模塊化設計，低成本集成技術方案使產品具有較高的DC/DC轉換效率及自恢復過載短路保護穩壓輸出功能。產品內部寬爬電距離及新隔離技術設計方案使這款高壓模塊電源具備輸入端與輸出端6KVDC隔離，輸出回路1與回路2之間6KVDC隔離，這種技術可以有效隔離來自一次端設備帶來的共模干擾信號對控制系統的影響，有效隔離電源一次端與二次端的地線環流串擾，在電力設備及醫療儀器中能有效保障不同接地線端子之間存在的高壓電勢差對設備及操控人員的安全威脅。產品廣泛用于電力設備、醫療儀器、激光電源、超聲儀器、通信設施、石油化工及礦井防爆設備等領域中。

順源新研制的GRE系列低成本小體積寬電壓輸入隔離高壓雙回路輸出模塊電源產品常用在以下儀器儀表設備中：核檢測儀器、電子麻醉機、醫療血液分析、醫學X射線、醫療CT、醫療成像PET及MRI骨密度測試、PM2.5環境監測、3D打印、自動測試設備、電容充放電、色譜儀、質譜儀、二氧化碳激光器、陰極射線管、光電倍增管、絕緣擊穿試驗、電子束曝光、毛細管凝膠電泳、蛋白質提取、DNA測序、靜電吸盤、顯示驅動器、飛行模擬實驗、微通道板、靜電涂層、靜電植絨、靜電除塵器、油煙及空氣凈化、靜電噴涂（噴塑、噴漆）、圖象增強器、工業彩印、行李檢查、食品檢查、PCB檢測、無損檢測、測厚儀、光罩修補用聚焦離子束顯微鏡、離子注入、磁控管、速調管、中子發生器、光譜儀、農業除霧除露增產……。目前順源科技公司正在加大力度不斷完善隔離型高壓電源產品線，以滿足日益增長的電力、醫療、科研等行業需求。

詳細技術資料：
http://www.szsunyuan.net/index.php?m=content&c=index&a=show&catid=65&id=186

型號及定義

GRExxxxS系列產品型號舉例（以下數據是產品在連續滿負載老化8小時后檢測值）

產品型號	輸入電壓Vin(VDC)		輸出電壓和電流		空載功耗(mW)	滿載效率(%)
產品型號	標稱值Vin(VDC)	范圍Vin(VDC)	輸出電流滿載(mA)	輸出電壓Vout(VDC )	空載功耗(mW)	滿載效率(%)
GRE05050050S-1W	5	4.5~9	10/10	50/50	350	61
GRE05100100S-1W			5/5	100/100		62
GRE05150150S-1W			3.4/3.4	150/150		60
GRE05200200S-1W			2.5/2.5	200/200		65
GRE05250250S-1W			2/2	250/250		63
GRE05300300S-1W			1.67/1.67	300/300		65
GRE05400400S-1W			1.25/1.25	400/400		64
GRE05050050S-2W	5V	4.5~9	20/20	50/50	350	60
GRE05100100S-2W			10/10	100/100		61
GRE05150150S-2W			6.7/6.7	150/150		63
GRE05200200S-2W			5/5	200/200		62
GRE05250250S-2W			4/4	250/250		64
GRE05300300S-2W			3.4/3.4	300/300		62
GRE05400400S-2W			2.5/2.5	400/400		64
GRE12050050S-3W	12	9~18	30/30	50/50	350	73
GRE12100100S-3W			15/15	100/100		76
GRE12150150S-3W			10/10	150/150		77
GRE12200200S-3W			7.5/7.5	200/200		75
GRE12250250S-3W			6/6	250/250		79
GRE12300300S-3W			5/5	300/300		80
GRE12400400S-3W			3.75/3.75	400/400		75
GRE12050050S-4W	12	9~18	40/40	50/50	350	72
GRE12100100S-4W			20/20	100/100		73
GRE12150150S-4W			13.4/13.4	150/150		75
GRE12200200S-4W			10/10	200/200		77
GRE12250250S-4W			8/8	250/250		76
GRE12300300S-4W			6.7/6.7	300/300		80
GRE12400400S-4W			5/5	400/400		78
GRE24050050S-5W	24	18~28	50/50	50/50	350	72
GRE24100100S-5W			25/25	100/100		73
GRE24150150S-5W			16.7/16.7	150/150		75
GRE24200200S-5W			12.5/12.5	200/200		77
GRE24250250S-5W			10/10	250/250		76
GRE24300300S-5W			8.4/8.4	300/300		78
GRE12400400S-5W			6.25/6.25	400/400		75

備注：如需其它非標準輸出電壓值規格的用戶請咨詢順源科技公司

典型應用如圖示：將高壓模塊不同輸出回路的正負端連接以后，變成正負電壓值輸出

產品高壓隔離測試安全注意事項及常規方法

1、如上圖1：按產品隔離電壓規格設定額定高壓值，檢測時請注意人身安全，謹防觸電！
測試條件：室溫TA=25℃，濕度<75%
2、耐壓測試操作者必須戴橡膠絕緣（絕緣電壓＞10KV）手套，工作臺和座位地面上墊好絕緣墊，防高壓電擊。
3、耐壓測試儀儀器必須可靠接地，不能在高溫潮濕多塵的環境中檢測。
4、耐壓測試儀在連接被測體時，不能帶電操作，必須保證高壓測試儀輸出電壓值為零。
5、當儀器在啟動狀態或測試高壓未釋之前，絕不能觸及被測物，測試線或高壓測試線路和測試夾具。
6、產品測試方法如上圖1所示：分別并聯輸入端和輸出端的全部引腳，根據產品給出的隔離電壓值測試1分鐘。
7、按照耐壓的測試標準，是將耐壓值從0開始慢慢往上調，當耐壓值調至設定最高耐壓并在最高耐壓值維持一分鐘時間。

8、耐壓測試本身是一個破壞性的試驗，對產品而言應該做的次數越少越好。如客戶需要多次測試，一般要求為：第一次按規格書的電壓值測，往后每次測試應該相應的減少電壓值，否則導致產品性能下降或直接損壞。
