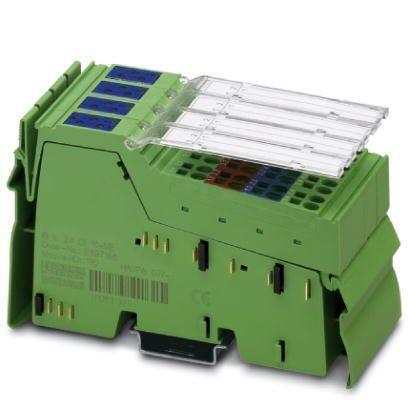

模塊用于Inline站內部。
使用INTERBUS和HART標準化通信協議實現智能現場設備之間的通信。同時支持模擬量和數字量通信。模擬量信號傳輸過程信息。同時，模塊化數字量信號還可實現與支持HART協議的傳感器之間的雙向通信。
| 環境溫度（運行） | -25 °C ... 55 °C |
|---|---|
| 環境溫度（存放/運輸） | -25 °C ... 85 °C |
| 允許濕度（運行） | 10 % ... 95 % (無冷凝) |
| 允許濕度（存放/運輸） | 10 % ... 95 % (無冷凝) |
| 空氣壓力（運行） | 70 kPa ... 106 kPa ( 可達海拔3000 m) |
| 空氣壓力（存放/運輸） | 70 kPa ... 106 kPa ( 可達海拔3000 m) |
| 保護等級 | IP20 |
| 安裝類型 | DIN導軌 |
|---|---|
| 顏色 | 綠色 |
| 凈重 | 134 g |
| 操作模式 | 2字節的過程數據操作，PCP為2字節 |
| 診斷信息 | 內部I/O電源失效 是 |
| 外圍故障 過程數據中的錯誤信息 | |
| 用戶錯誤 過程數據中的錯誤信息 |
| 名稱 | 通信電源(UL) |
|---|---|
| 電源電壓 | 7.5 V DC (通過電源跨接) |
| 電流損耗 | 典型值 95 mA |
| 110 mA | |
| 名稱 | 模擬量模塊的電源(UANA) |
| 電源電壓 | 24 V DC |
| 電源電壓范圍 | 19.2 V DC ... 30 V DC (包括所有公差，包括紋波) |
| 電流損耗 | 典型值 50 mA |
| 150 mA | |
| 功耗 | 典型值 1.9 W |
| 輸入說明 | 差分輸入，電流 |
|---|---|
| 輸入名稱 | 模擬量輸入 |
| 輸入數量 | 2 |
| 連接方式 | Inline屏蔽連接器 |
| 連接系統 | 2線制 |
| 有關連接技術的注意事項 | 屏蔽 |
| A/D轉換時間 | 大約 10 μs (總線同步) |
| A/D轉換器分辨率 | 16 位 |
| 截止頻率（3dB） | 25 Hz |
| 保護名稱 | 浪涌保護 |
| 數據格式 | IB IL，標準化表示形式，PIO |
| 測量原理 | 逐次逼近 |
| 測量值分辨率 | 16位（15位＋符號位） |
| 測量值表達式 | 16位 二進制補碼 |
| 電流輸入信號 | 4 mA ... 20 mA |
| 0 mA ... 25 mA | |
| 輸入電流的輸入電阻 | 250 Ω |
| 信號-地共模電壓范圍 | 40 V (在電流輸入和功能接地之間) |
| 試驗區段 | 7.5 V 電源（總線邏輯），24 V 電源 UANA / I/O 500 V AC 50 Hz 1 min. |
|---|---|
| 7.5 V 電源（總線邏輯），24 V 電源 UANA / 功能接地 500 V AC 50 Hz 1 min. | |
| I/O/功能接地 500 V AC 50 Hz 1 min. |
| eCl@ss 10.0.1 | 27242601 |
|---|---|
| eCl@ss 11.0 | 27242601 |
| eCl@ss 4.0 | 27250300 |
| eCl@ss 4.1 | 27250300 |
| eCl@ss 5.0 | 27250300 |
| eCl@ss 5.1 | 27242600 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242601 |
| eCl@ss 8.0 | 27242601 |
| eCl@ss 9.0 | 27242601 |
| ETIM 2.0 | EC001431 |
|---|---|
| ETIM 3.0 | EC001596 |
| ETIM 4.0 | EC001596 |
| ETIM 5.0 | EC001596 |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
