QCZ673H氣動穿透式刀形閘閥概述：

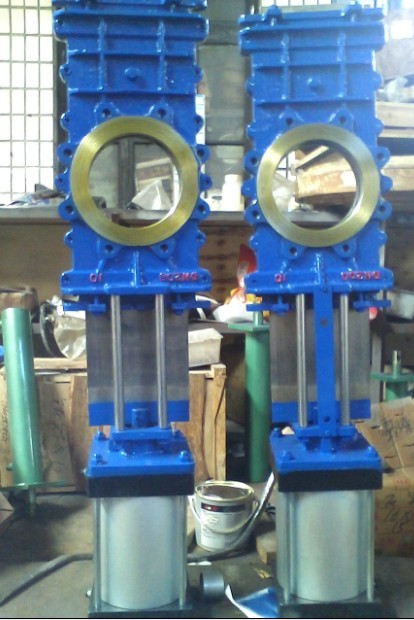

氣動穿透式刀閘閥是一種長行程氣缸和穿透式刀閘閥組成的控制閥。穿透式刀閘閥，閘板加長并在閘板上加工一個同等通徑的通孔，閘板緊貼閥座做啟閉運動不脫離。這樣穿透式刀閘閥在工作中更加平穩，密封性能更優越，并且介質不留閥腔內，成全流通狀態。該閥門適用于排渣、紙漿、泥漿、污水等管道的控制�？蓮V泛應用于造紙、冶金、石化、電力、化纖、制藥、環保、食品等行業。
（如有疑問，請來電咨詢15888215509）
QCZ673H氣動穿透式刀形閘閥主要外形及連接尺寸(mm)
氣動穿透式刀型閘閥它是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，氣動穿透式刀型閘閥通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。穿透式刀閘閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。
（如有疑問，請來電咨詢15888215509）
QCZ673H氣動穿透式刀形閘閥主要零件材料及連接尺寸
零件名稱
|
材料
|
零件名稱
|
材料
|
閥體
|
1CF18Ni9Ti CF8M
CF8 CF3M CF3 WCB |
閥桿
Stem |
1CF18Ni9Ti
|
閥座密封圈
|
橡膠或PTFE
|
支架
|
不銹鋼
|
閥體間密封墊片
|
橡膠或PTFE
|
填料壓蓋
|
不銹鋼
|
閥體
|
1CF18Ni9Ti CF8M
CF8 CF3M CF3 WCB |
填料
|
石墨或PTFE
|
閥體裝配螺栓
|
B7
|
填料壓蓋螺栓
|
B7
|
（如有疑問，請來電咨詢15888215509）
注：橡膠牌號取決于介質性質和使用溫度。
閘板材質牌號取決于介質性質。
ON
|
L
|
Φ1
|
H
|
H2
|
N-M
|
氣缸直徑(mm)
|
|
PN0.6
|
PN1.0
|
||||||
50
|
40
|
125
|
397
|
51
|
4-M16
|
50
|
|
65
|
40
|
145
|
418
|
67
|
4-M16
|
65
|
|
80
|
50
|
160
|
579
|
82
|
4-M16
|
80
|
|
100
|
50
|
180
|
612
|
102
|
8-M16
|
100
|
|
125
|
50
|
210
|
710
|
127
|
8-M16
|
125
|
|
150
|
60
|
240
|
816
|
152
|
8-M20
|
150
|
|
200
|
60
|
295
|
990
|
202
|
8-M20
|
200
|
|
250
|
70
|
350
|
1106
|
253
|
12-M20
|
250
|
|
300
|
70
|
70
|
400
|
1264
|
303
|
12-M20
|
300
|
350
|
80
|
80
|
460
|
1575
|
353
|
16-M20
|
350
|
400
|
80
|
80
|
515
|
1562
|
402
|
16-M22
|
400
|
450
|
90
|
90
|
565
|
1750
|
452
|
20-M22
|
450
|
500
|
90
|
90
|
620
|
1994
|
502
|
20-M22
|
500
|
600
|
100
|
100
|
725
|
2040
|
603
|
20-M27
|
600
|
QCZ673H氣動穿透式刀形閘閥殼體試驗和密封試驗:
（如有疑問，請來電咨詢15888215509）
1、插板閥的殼體試驗和密封試驗介質為水(含防腐劑)、煤油或粘度不大于水的其他適宜液體。
2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。
3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做此項試驗。
4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。
5、插板閥清潔度要求按JB/T7748的規定。
6、靜壓壽命試驗。
7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。
靜壓壽命實驗次數
|
金屬密封
|
DN≤150mm
|
1200次
|
DN≥200-400mm
|
1000次
|
||
Dn≤150mm
|
800次
|
||
非金屬密封
|
Dn≤150mm
|
1400次
|
|
DN≤200-400mm
|
1200次
|
||
Dn≤450mm
|
1000次
|
（如有疑問，請來電咨詢15888215509）
注：1、金屬密封指密封副材料是金屬-金屬
2、非金屬密封指密封副材料是金屬-非金屬或非金屬-非金屬。
關鍵字：QCZ673H氣動穿透式刀形閘閥，SCZ673XHYF耐磨穿透式刀閘閥
