電液動凸緣刀型閘閥

電液動凸緣刀型閘閥

產品價格：￥2500（人民幣）

規格：200

發貨地：浙江溫州甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣巨晨閥門有限公司

誠信商家

會員級別：

金牌會員

認證類型：企業認證

企業證件：通過認證

認證信息：永嘉縣巨晨閥門有限公司

商鋪名稱：永嘉縣巨晨閥門有限公司

聯系人：朱保華（0）

聯系手機：

固定電話：

企業郵箱：463805860@qq.com

聯系地址：溫州市永嘉縣甌北工業區

郵編：32500

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

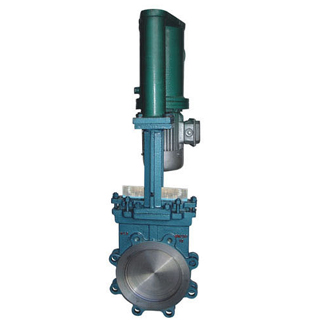

PZ243XH電液動凸緣刀型閘閥概述：

該產品通過電液聯動裝置往復推位來控制閥門的開啟和關閉，如配置傳感器或數字顯示裝置，可進行遠距離，高空的危險地區的集中或程序控制，廣泛應用于冶金、電力、煤炭、礦山、水利等行業，是一種應用性強的新型更新替代產品。

（如有疑問，請來電咨詢15888215509）

PZ243XH電液動凸緣刀型閘閥應用范圍：

采礦、鋼鐵工業——用于煤漿、濾碴漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
電站除灰——用于灰渣漿。

（如有疑問，請來電咨詢15888215509）

PZ243XH電液動凸緣刀型閘閥性能特點

1、超短結構長度，節省材料，可使管路系統整體重量大大減輕。
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。
5、閘板具有“閘刀”的功能，能有效的閘斷介質中各類雜物。

（如有疑問，請來電咨詢15888215509）

PZ243XH電液動凸緣刀型閘閥主要性能規范參數

公稱壓力（ MPa ）	殼體試驗（ MPa ）	密封試驗（ MPa ）	工作溫度	使用介質	氣驅動（ MPa ）	電驅動 (v)
0.6	0.9	0.66	-20 ℃ ≤ 900 ℃	煙氣、灰、渣水混和物、空氣混和物、煤漿、礦漿	0.4~0.6	220 380
1.0	1.5	1.1
1.6	2.4	1.8

（如有疑問，請來電咨詢15888215509）

PZ243XH電液動凸緣刀型閘閥采用標準

項目名稱	采用標準	可選標準
設計制造驗收	JB/T 8691	MSS SP-81
閥門結構長度	GB/T 15188.2-1994	TAPPI TIS 405.8
閥門法蘭連接	JB/T 79-1994	ANSI B16.5
閥門檢驗和試驗	GB/T 13927-1992	JB/T 9092-1999
閥門供貨要求	GB/T 12252	——
閥門標志	GB 12220-1989	IS0 5209：87

（如有疑問，請來電咨詢15888215509）

PZ243XH電液動凸緣刀型閘閥主要零部件材質

序號	零件名稱	材料	序號	零件名稱	材料
1	閥體	HT250、WCB、304、316、316L	9	鍵	碳鋼
2	閥座	橡膠 /四氟/不銹鋼/硬質合金	10	螺母	不銹鋼
3	閘板	碳鋼 /不銹鋼	11	氣動裝置	組合件
4	六角螺母	碳素鋼	12	填料	PTFE/石墨
5	閥桿	不銹鋼 /碳鋼	13	壓蓋	不銹鋼 /碳鋼/鑄鐵/球墨鑄鐵
6	支架	不銹鋼 /碳鋼/球墨鑄鐵/灰鑄鐵	14	六角螺母	碳素鋼
7	軸承	合金鋼	15	螺栓	碳素鋼
8	閥桿螺母	鋁青銅合金

（如有疑問，請來電咨詢15888215509）

PZ243XH電液動凸緣刀型閘閥主要外形公稱通徑及連接尺寸(mm)

公稱壓力 (MPa)	公稱通徑 DN	長度	法蘭外徑	螺栓孔中心圓直徑	連接凸出部分直徑	H	N-M	公稱壓力 (MPa)	公稱通徑 DN	長度	法蘭外徑	螺栓孔中心圓直徑	連接凸出部分直徑	H	N-M
0.6	50	50	140	110	90	650	4-M12	1.0	350	90	500	460	428	1400	16-M20
	65	50	160	130	110	670	4-M12		400	100	565	515	482	1550	16-M22
	80	50	185	150	125	700	4-M16		450	120	615	565	532	1700	20-M22
	100	50	205	170	145	750	4-M16		500	130	670	620	585	1900	20-M22
	125	50	235	200	175	800	8-M16		600	130	780	725	685	2300	20-M27
	150	70	260	225	200	870	8-M16		700	160	895	840	800	2600	24-M27
	200	70	315	280	255	940	8-M16		800	160	1010	950	905	3000	24-M30
	250	70	370	335	310	1050	12-M16		900	160	1110	1050	1005	3500	28-M30
	300	80	435	395	362	1200	12-M20		1000	160	1220	1160	1115	3800	28-M30
	350	90	485	445	412	1400	12-M20		1200	200	1450	1380	1325	4300	32-M36
	400	100	535	495	462	1550	16-M20	1.6	50	50	160	125	100	650	4-M16
	450	120	590	550	518	1700	16-M20		65	50	180	145	120	670	4-M16
	500	130	640	600	568	1900	16-M20		80	50	195	160	135	700	8-M16
	600	130	755	705	670	2300	20-M22		100	50	215	180	155	750	8-M16
	600	130	755	705	670	2300	20-M22		125	50	245	210	185	800	8-M16
	700	160	860	810	775	2600	24-M22		150	70	280	240	210	870	8-M20
	800	160	975	920	880	3000	24-M27		200	70	335	295	265	940	12-M20
	900	160	1075	1020	980	3500	24-M27		250	70	405	355	320	1050	12-M22
	1000	160	1175	1120	1080	3800	28-M27		300	80	460	410	375	1200	12-M22
	1200	200	1400	1340	1295	4300	32-M30		350	90	520	470	435	1400	16-M22
1.O	50	50	160	125	100	650	4-M16		400	100	580	525	485	1550	16-M27
	65	50	180	145	120	670	4-M16		450	120	640	585	545	1700	20-M27
	80	50	195	160	135	700	4-M16		500	130	705	650	608	1900	20-M30
	100	50	215	180	155	750	8-M16		600	130	840	770	718	2300	20-M36
	125	50	245	210	185	800	8-M16		700	160	910	840	788	2600	24-M36
	150	70	280	240	210	870	8-M20		800	160	1020	950	898	3000	24-M36
	200	70	335	295	265	940	8-M20		900	160	1120	1050	998	3500	28-M36
	250	70	390	350	320	1050	12-M20		1000	160	1255	1170	1110	3800	28-M42
	300	80	440	400	368	1200	12-M20		1200	200	1485	1390	1325	4300	32-M48

（如有疑問，請來電咨詢15888215509）
