碳化鎢粉-合金粉沫耐磨噴涂-焊材網供應信息-焊材網

您當前位置: 網站首頁 / 供應信息 / 焊接材料 / 碳化鎢粉

上架日期： 2012年3月12日瀏覽量： 1081次

碳化鎢粉-合金粉沫耐磨噴涂

產品價格：￥188（人民幣）

規格：齊全

發貨地：河北省清河縣

品牌：

最小起訂量：1kg

QQ洽談點擊詢價進入商鋪

南京晶騰焊接材料有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：南京晶騰焊接材料有限公司

商鋪名稱：南京晶騰焊接材料有限公司

聯系人：李華（先生）

聯系手機：

固定電話：

企業郵箱：690901201@qq.com

聯系地址：南京市江寧區秣陵街道誠信大道699號

郵編：

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

碳化鎢粉-合金粉沫耐磨噴涂

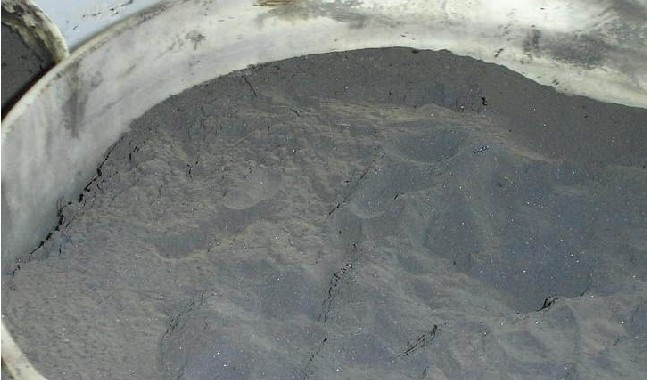

碳化鎢粉

性狀：產品呈灰色無規則狀粉末。
用途：用作硬質合金及金剛石鋸片等。
注：可按用戶需要提供其它規格Wc粉，粒度規格-200目，>95%。
技術標準：

產品牌號	Wc ≮%	總碳 %	游離碳 <%	雜質含量（≯%）
產品牌號	Wc ≮%	總碳 %	游離碳 <%	Fe	Si	Mg	Al	K	Na	S	Mo	Ca	O
FWC10-13	99.7	6.13±0.05	0.08	0.03	0.005	0.005	0.002	0.003	0.003	0.005	0.04	0.005	0.18
FWC14-17	99.7	6.13±0.05	0.08	0.03	0.005	0.005	0.002	0.003	0.003	0.005	0.04	0.005	0.15
FWC18-23	99.7	6.13±0.05	0.08	0.03	0.005	0.005	0.002	0.003	0.003	0.005	0.04	0.005	0.12

價格面議，電話協商。

鈷粉

性狀：呈灰色不規則狀粉末，在潮濕空氣中易氧化。
用途：用作硬質合金粘結劑及磁性材料，金剛石鋸片刀頭等。
產品包裝：真空塑袋包裝、每袋凈重1公斤，每桶凈重10公斤。

產品牌號	Co+Ni(≮，%)	其中Ni(≯,%)	雜質含量(%)						粒度組成	松裝比重(g/cm3)
產品牌號	Co+Ni(≮，%)	其中Ni(≯,%)	C	O	Cu	Si	Fe	H2O	粒度組成	松裝比重(g/cm3)
FCo-1 FCo-2	99.25 99.0	0.4 0.5	0.05 0.06	0.5 0.6	0.02 0.06	0.02 0.05	0.06 0.25	0.20 0.20	-200目≥96% -200目≥96%	≤0.75

價格面議，電話協商。

合金粉末耐磨噴涂DG.Fe60

描述：

DG.Fe60

說明：DG.Fe60是高硬度的鐵鎳鉻硅硼合金粉末。自熔性較好，具有較好的耐磨性，是鐵基粉末中最硬的一種，用特殊刀具可以切削加工。適用于氧—乙炔火焰或等離子噴焊工藝，推薦用于農業機械、建筑機械、石油、礦山機械等易磨損部位的修復或預防性保護。如耙片、鋤齒、石油鉆桿接頭、刮板軸等。

粉末化學成份（Wt%）

C	Cr	Si	B	Ni	Fe
1.0 - 4.0	20 – 50	2.0 - 5.0	2.0 - 4.0	10 – 20	余量

粉末熔化溫度：1020-1100℃

噴焊層硬度：HRC:60-65

注意事項：1.請嚴格按氧—乙炔或等離子噴焊工藝的要求施焊。

2.采用氧—乙炔噴焊槍時，宜選用-150目的粉末，采用等離子噴焊時宜選用-60/+150目的粉末。

3.合金粉如有吸潮現象，使用前應進行干燥處理（120℃，保溫1小時）。

合金粉末耐磨噴涂DG.ZJ55T

描述：

DG.Fe55

說明：DG.Fe55是高硬度的鐵鎳鉻硅硼合金粉末。自熔性較好，具有較好的耐磨性，用特殊刀具可以切削加工。適用于氧—乙炔火焰或等離子噴焊工藝，推薦用于農業機械、建筑機械、石油、礦山機械等易磨損部位的修復或預防性保護。如耙片、鋤齒、石油鉆桿接頭、刮板軸等。

粉末化學成份（Wt%）

C	Cr	Si	B	Ni	Fe
0.8 - 3.5	15 – 30	2.0 - 5.0	2.0 - 3.5	10 – 20	余量

粉末熔化溫度：1080-1180℃

噴焊層硬度：HRC:50-60

注意事項：1.請嚴格按氧—乙炔或等離子噴焊工藝的要求施焊。

2.采用氧—乙炔噴焊槍時，宜選用-150目的粉末，采用等離子噴焊時宜選用-60/+150目的粉末。

3.合金粉如有吸潮現象，使用前應進行干燥處理（120℃，保溫1小時）。

描述：

DG.ZJ55T

說明:我公司新開發的產品,主要用于等離子噴焊的鐵鉻錳硅合金粉末,也可以用激光重熔。具有抗磨、抗腐強、強度好、摩擦系數低的優點。在等離子噴焊工藝中，可以與基體良好地熔合,具有脫氧、造渣的功能。由于加入了細化晶粒的元素，因此焊層具有優良的綜合機械性能，兼有抗磨、抗裂的特性�？蓮V泛地應用于零部件的表面強化和修復，特別適合于石油開采用鉆桿的耐磨帶噴焊。價格低廉,具有很高的性價比.

噴焊層硬度：HRC52-59

熔點：1100-1200℃

注意事項：1.請嚴格離子噴焊或激光重熔工藝的要求施焊。

2.采用等離子噴焊時宜選用-60/+150目的粉末,激光熔覆宜采用150/320目的粉末.
