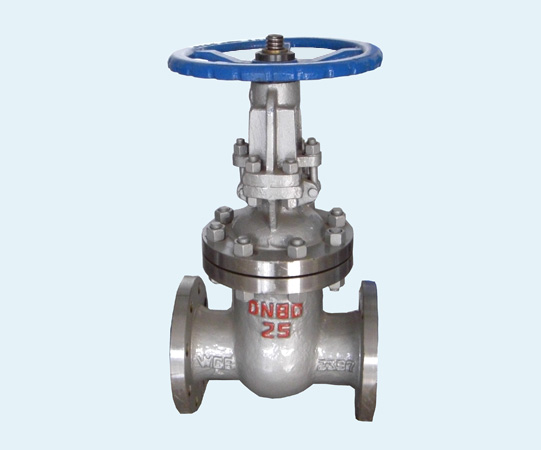

軟密封閘閥

楔式閘閥的閘板可以做成一個整體，叫做鋼性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性 , 彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。軟密封閘閥

　　軟密封閘閥分為明桿軟密封閘閥和暗桿軟密封閘閥兩種。通常在升降桿上有梯形螺紋，通過閘板中間的螺母以及閥體上的導槽，將旋轉運動變為直線運動，也就是將操作轉矩變為操作推力。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。因此，閥門的全開位置，按閘板的位置（即行程〉來確定。本類閥門在管道中一般應當水平安裝。

通用要求

　　1,軟密封閘閥規格及類別，應符合管道設計文件的要求。

　　2,軟密封閘閥的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。

　　3,軟密封閘閥工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓；軟密封閘閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏；閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。

　　4,軟密封閘閥制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。

　　二，軟密封閘閥標質

　　1,閥體材質，應以鑄鐵，鑄鋼，不銹鋼，316L為主，并注明牌號及鑄鐵實際的物理化學檢測數據。

　　2,閥桿材質，力求不銹鋼閥桿(2CR13)，大口徑閥門也應是不銹鋼嵌包的閥桿。

　　3,螺母材質，采用鑄鋁黃銅或鑄鋁青銅，且硬度與強度均大于閥桿。

　　4,閥桿襯套材質，其硬度與強度均應不大于閥桿，且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。

　　5,密封面的材質

　　①軟密封閘閥類別不一，密封方式及材質要求不一；

　　②普通楔式閘閥，銅環的材質、固定方式、研磨方式均應說明；

　　③軟密封閘閥，閥板襯膠材料的物理化學及衛生檢測數據；

　　6,閥軸填料

　　①由于管網中的軟密封閘閥，通常是啟閉不頻繁的，要求填料在數年內不活動，填料亦不老化，長期保持密封效果；

　　②閥填料亦應在承受頻繁啟閉時，密封效果的永久性；

　　③鑒于上述要求，閥軸填料力求終身不換或十多年不更換；

　　④填料若需更換，氣動閥設計應考慮能有水壓的狀況下更換的措施。

　　三，軟密封閘閥的操作機構

　　3.1軟密封閘閥操作時的啟閉方向，一律應順時針關閉。

　　3.2由于管網中的氣動閥，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200－600轉內。

　　3.3為了便于一個人的啟閉操作，在管道工壓狀況下，最大啟閉力矩宜為240N-m。

　　3.4軟密封閘閥啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。

　　3.5軟密封閘閥啟閉程度的顯示盤

　　①軟密封閘閥啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目；

　　②指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作；

　　③指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。

　　3.6若軟密封閘閥埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業。

　　四，軟密封閘閥的性能檢測

　　4.1閥門某一規格批量制造時，應委托權威性機構進行以下性能的檢測：

　　①閥門在工壓狀況下的啟閉力矩；

　　②在工壓狀況下，能保證閥門關閉嚴密的連續啟閉次數；

　　③閥門在管道輸水狀況下的流阻系數的檢測。

　　4.2閥門在出廠前應進行以下的檢測：

　　①閥門在開啟狀況下，閥體應承受閥門工壓值二倍的內壓檢測；

　　②閥門的關閉狀況下，兩側分別承受1.1倍閥門工壓值，無滲漏；但金屬密封的蝶閥，滲漏值亦不大于相關要求。

　　五，軟密封閘閥的內外防腐

　　5.1閥體(包括變速傳動箱體)內外，首先應拋丸清砂除銹，力求靜電噴涂粉狀無毒環氧樹脂，厚度達0.3mm以上。特大型閥門靜電噴涂無毒環氧樹脂有困難時，亦應刷涂、噴涂相似的無毒環氧漆。

　　5.2閥體內部以及閥板各個部位要求全面防腐，一方面浸泡在水中不會銹蝕，在兩種金屬之間不產生電化學腐蝕；二方面表面光滑使過水阻力減少。

　　5.3閥體內防腐的環氧樹脂或油漆的衛生要求，應有相應權威機關的檢測報告�；瘜W物理性能亦應符合相關要求。

包裝運輸

　　6.1閥門兩側應設輕質堵板固封。

　　6.2中、小口徑閥門應以草繩捆扎，并以集裝箱方式運輸為宜。

　　6.3大口徑閥門亦有簡易木條框架固體包裝，以免運輸過程中碰損。

　　軟密封閘閥是設備，在出廠說明書中應標明以下相關數據：

　　閥門規格；型號；工作壓力；制造標準；閥體材質；閥桿材質；密封材質；閥軸填料材質；閥桿軸套材質；內外防腐材質；操作啟動方向；轉數；工壓狀況下啟閉力矩；制造廠廠名；出廠日期；出廠編號；重量；連接法蘭盤的孔徑、孔數、中心孔距；以圖示方式標明整體長、寬、高的控制尺寸；閥門流阻系數；有效啟閉次數；閥門出廠檢測的相關數據及安裝、維護的注意事項等。

標準匯總

　　ANSI/NFPA T 3.21.4R2-2000 氣動閥.NFPA/T 2.6.1 R2-2000補充件:液動元件壓力額定值.檢驗疲勞和確定含金屬外殼的軟密封閘閥的壓力的碎 Pneumatic valve - Pressure rating supplement to NFPA/T2.6.1 R2-2000, Fluid power components - Method for verifying the fatigueestablishing the burst pressure ratings of the pressure containing envelope of a metal fluid power pneumatic valve

　　BS 4151-1967 輸入信號為 3至151b/in壓力計的閥定位器的評定方法 Method of evaluating pneumatic valve positioners with input signal of 3 to 15 lbf/in

參數定義

　　1.公稱通徑：(nominal diameter)，又稱平均外徑(mean outside diameter)，表示符號DN，就是各種管子與管路附件的通用口徑。同一公稱直徑的管子與管路附件均能相互連接，具有互換性.它不是實際意義上的管道外徑或內徑，雖然其數值跟管道內徑較為接近或相等，為了使管子、管件連接尺寸統一，采用公稱直徑（也稱公稱口徑、公稱通徑)。例如焊接鋼管按厚度可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑，也不是內徑，而是近似普通鋼管內徑的一個名義尺寸。每一公稱直徑，對應一個外徑，其內徑數值隨厚度不同而不同。公稱直徑可用公制mm表示，也可用英制in表示。管路附件也用公稱直徑表示，意義同有縫管。

　　2.公稱壓力：(Nominal pressure)，表示符號PN，在一定溫度下應用時允許的最大工作壓力。對碳鋼閥體的控制閥，指200℃以下應用時允許的最大工作壓力；對鑄鐵閥體，指120℃以下應用時允許的最大工作壓力；對不銹鋼閥體的控制閥，指250℃以下應用時允許的最大工作壓力。當工作溫度升高時，閥體的耐壓會降低。例如，公稱壓力為6.4MPa（PN64）的碳鋼控制閥，用于300℃時的耐壓為5.2MPa，用400℃時的耐壓為4.1MPa，用于450℃時的耐壓為2.9MPa。因此，控制閥公稱壓力的確定不僅要根據最高工作壓力，還需根據最高工作溫度和材質特性，而不僅僅只需滿足公稱壓力大于工作壓力。
