美標過濾器

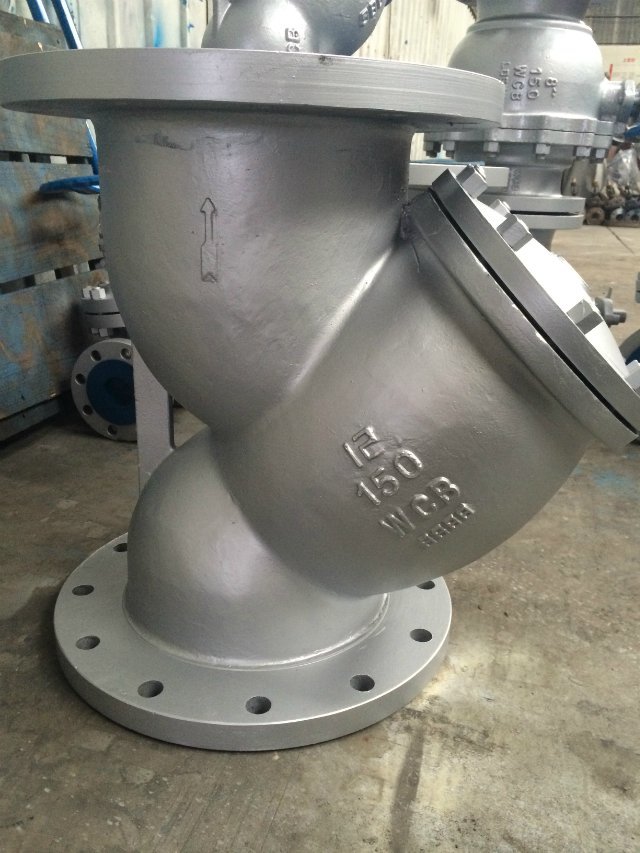

美標過濾器 APL Strainer
很榮幸為您介紹美標Y型過濾器，下面是溫州瑞通閥門有限公司為您精選的美標過濾器系列美標Y型過濾器產品， GL41F-150LB/300LB/600LB/900LB美標Y型過濾器擁有先進的閥座，聚多年過濾器制造經驗而設計的閥座，確保過濾器密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。開關無誤
美標Y型過濾器執行標準Administer Standard
|
設計與制造 Design And Manufacture |
結構長度 Face To Face |
法蘭尺寸 Flange Dimension |
壓力-溫度 Pressure Temperature Laying |
試驗-檢驗 Inspection And Test |
|
JIS B2071 B2081 |
JIS B2002 |
JIS B2212 B2214 |
JIS B2071 B2081 |
JIS B2003 |
|
ANSI B16.34 |
ANSI B16.34 |
ANSI 16.5 |
ANSI B16.34 |
API 598 |
美標Y型過濾器壓力試驗Pressure Test
|
公稱壓力 Nominal Pressure |
強度試驗Shell Test |
密封試管（液）Water Seal Test |
密封試驗（氣）Air Seal Test |
|||
|
MPa |
Lbt/in2 |
Mpa |
Lbt/in2 |
Mpa |
Lbt/in2 |
|
|
150 |
3.0 |
430 |
22 |
315 |
0.4-0.7 |
60-100 |
|
300 |
7.7 |
1110 |
5.7 |
815 |
||
美標Y型過濾器主要零件材料及性能Main Part Materials and Property
|
體蓋瓣搖桿導向套 Body Cover Disc Hinge Sideway bush |
濾網 Filter |
墊片 Sealing Shim |
工作溫度℃ Working Temperature |
適用介質 Suitable Medium |
|
WCB |
SS316 |
增強柔性石墨 1Cr 13/柔性石墨 不銹鋼/耐酸石棉 PTFE 齒型墊片 Enhanced Flexible graphite 1Cr 13/ Flexible Graphite SS/Acid-proof Asbestos Tooth Profile Gasket |
□425℃ |
水，蒸氣，油品 Water Steam Petroleum Products |
|
WC1 |
□450℃ |
|||
|
WC6 |
□540℃ |
|||
|
WC9 |
□570℃ |
|||
|
C5 C12 |
□540℃ |
|||
|
CF8 |
□200℃ |
硝酸類，醋酸類 Nitric Acid Acetic Acid |
||
|
CF8M |
||||
|
CF3 |
SS316L |
|||
|
CF3M |
美標Y型過濾器主要技術參數Main technical parameter
|
型號 Model |
連接形式 Connection type |
公稱壓力 Nominal pressure |
耐壓試驗壓力 Proof pressure |
工作壓力 Working pressure |
殼體材料 Shell material |
過濾網 Filter screen |
網眼總面積 Mesh total area |
|
SY4P-10 |
法蘭Flange |
1.0 |
1.1 |
1.0 |
灰鑄鐵Gray cast iron |
不銹鋼 Stainless steel |
3-4DN |
|
SY4P-16 |
法蘭Flange |
1.6 |
1.76 |
1.6 |
球墨鑄鐵Spherical cast iron |
||
|
SY4P-25 |
法蘭Flange |
2.5 |
2.75 |
2.5 |
碳鋼Carbon steel |
美標Y型過濾器主要連接尺寸（API）Main external dimensions
|
公稱型號Type |
公稱通徑DN |
d |
L |
o |
c |
z-Φd |
g |
t |
|
150Lb |
1/2" |
13 |
130 |
89 |
60.5 |
4-15 |
35 |
16 |
|
3/4" |
19 |
150 |
98 |
70 |
4-15 |
43 |
18 |
|
|
1" |
25.4 |
160 |
108 |
79.5 |
4-15 |
51 |
18 |
|
|
11/4" |
32 |
180 |
117 |
89 |
4-15 |
64 |
18 |
|
|
11/2" |
38.1 |
200 |
127 |
98.5 |
4-15 |
73 |
18 |
|
|
2" |
51 |
230 |
152 |
120.5 |
4-19 |
92 |
20 |
|
|
21/2" |
64 |
290 |
178 |
139.5 |
4-19 |
105 |
22 |
|
|
3" |
76 |
310 |
190 |
152.5 |
4-19 |
127 |
24 |
|
|
4" |
102 |
350 |
229 |
190.5 |
8-19 |
157 |
24 |
|
|
300Lb |
1/2" |
13 |
130 |
95 |
66.5 |
4-15 |
35 |
16 |
|
3/4" |
19 |
150 |
117 |
82.5 |
4-19 |
43 |
16 |
|
|
1" |
25.4 |
160 |
124 |
89 |
4-19 |
51 |
18 |
|
|
11/4" |
32 |
180 |
133 |
98.5 |
4-19 |
64 |
19 |
|
|
11/2" |
38.1 |
200 |
156 |
114.5 |
4-22 |
73 |
21 |
|
|
2" |
51 |
230 |
165 |
127 |
8-19 |
92 |
23 |
|
|
21/2" |
64 |
290 |
190 |
149 |
8-22 |
105 |
26 |
|
|
3" |
76 |
310 |
210 |
168.5 |
8-22 |
127 |
29 |
|
|
4" |
102 |
350 |
254 |
200 |
8-22 |
157 |
32 |
注：1.設計與制造符合MFG標準。2.試驗與檢驗符合API598.
3.結構長度符合MFG標準。 4.法蘭尺寸符合ANSI B16.5技術要求。
Note: 1. The design & manufacture accords with MFG standard. 2. The test & inspection accords with API598.
3. The length of structure accords with MFG standard. 4. The flange size accords with the technique requirements
of ANSI B16.5.
Y型過濾器（水過濾器）屬于管道粗過濾器系列，也可用于氣體或其他介質大顆粒物過濾，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。Y型過濾器（水過濾器）具有制作簡單、安裝清洗方便、納污量大等優點。
美標Y型過濾器作用
(1) 吸油過濾器：該過濾器設在泵的吸入管路上，濾除油箱內的殘留污染物質的通過空氣孔進入的污染物，有保護泵的作用。但是為了避免泵產生空穴現象，必須充分注意壓力損失，一般使用100—200目的的粗金屬網或凹口金屬絲材料。因此，它不是控制系統的污染濃度的過濾器。
(2) 高壓管路過濾器(A)：設在泵的出口管道上，有保護污染物不進入系統的作用。因此，可以控制系統的污染物濃度。但是，因為是高壓主管路，要受泵的脈動和壓力沖擊，所以過濾元件的材質，強度要慎重考慮。
(3) 高壓管路過濾器(B)：在系統中，為了保護對污染特別敏感的液壓件，才安裝此過濾器，也稱終端過濾器。因而它往往比其他過濾器的過濾粒度小。因此使用時要選擇容量大的。另外對元件的材質，強度也同(A)一樣要充分考慮。
(4) 回流過濾器：設在系統的回油管路上，其作用是把系統內產生或侵入的污染物在返回油箱前捕獲到。因此它是控制系統污染濃度的最有效最重要的過濾器。雖是低壓管路，但根據傳動裝置的運轉狀況，也會出現脈動或壓力沖擊，所以對元件材質、強度要充分考慮。進口泵
(5) 循環過濾器：設在油箱循環的回油路上，系統的容量大，所以在要求要求嚴格的清潔度時往往被采用，即使系統不在工作，也可以把油箱內污染物捕集到，因此，降低污染濃度的效率最好。另外安裝著冷卻器，具有可以同時進行冷卻、容易維修等優點。但需要用專用泵和電機，造價高。
(6) 空氣過濾器：設在油箱上，具有防止污染物由于油箱的油量變動而隨空氣混入油箱。因此過濾精度要具有與過濾器同等以上的性能，容量要留有充分余地，以防由于孔阻塞使油箱內壓變成負壓，引起泵的空穴現象。在周圍環境惡劣時尤其要注意。
美標Y型過濾器安裝位置
(1) 壓力在140kg/cm2以下的一般低壓裝置中，常見只安裝吸入過濾器，但也應安裝回流過濾器及空氣過濾器。
(2) 壓力在140kg/cm2以上的一般中、高壓液裝置中，普通用回流過濾器控制污染濃度。但對可靠性有特殊要求時，應并用高壓管路過濾器。
(3) 電磁比例控制閥或微小流量調整閥等為增加其可靠性，應設終端過濾器。
(4) 使用伺服閥時，應努力降低系統的污染濃度，因此，應并用高壓及回流過濾器；在大容量時，要設循環過濾器，更應在輔助管路上安裝終端過濾器。
美標Y型過濾器過濾器測試原理
※ 起泡點法測試原理：當濾膜和濾芯用一定的溶液完全浸潤,然后通過氣源在一側加壓(我們儀器里面有進氣控制系統,可以穩定壓力,調節進氣),隨著壓力的增加,氣體從濾膜的一側放出,表現膜一側出現大小、數量不等的氣泡,通過儀器判斷出對應的壓力值就是泡點。
※ 擴散流法測試原理：擴散流測試是指當氣體壓力在濾芯起泡點值的80%時,這時還沒有出現大量的氣體穿孔而過,只是少量的氣體先溶解到液相的隔膜中,然后從該液相擴散到另一面的氣相中,這部分氣體稱之為擴散流。
※ 為什么擴散流的方法更好：起泡點值只是一個定性的值，從開始起泡到最后的群起泡是一個比較長的過程，不能準確的定量。而測量擴散流值是一個定量值,不但能準確的確定過濾器的完整性，而且還能反應出膜的孔隙率、流量和有效過濾面積等方面的問題，這也就是為什么現在國外廠家都用擴散流法測試完整性的原因。
※ 水侵入法測試原理：水侵入法專用于疏水性濾芯的測試，疏水性膜抗拒水，孔徑越小，把水擠入疏水膜中需要的壓力越大。所以在一定的壓力下，測量擠入濾膜中的水流量來判斷濾芯的孔徑。
美標Y型過濾器行業標準
CJ/T 3068-1997 高分子燒結微孔管式過濾器
GB/T 13554-2008 高效空氣過濾器
GB/T 14295-2008 空氣過濾器
GB/T 14382-2008 管道用三通過濾器
4、如發現不銹鋼鋼絲網變形或損壞，需馬上更換。
�、�、精密過濾器
1、精密過濾器的核心部位是過濾濾芯，過濾芯由特殊的材料組成，屬宜損件，需特別保護；
2、當精密過濾器工作一段時間后，過濾器濾芯攔載了一定量的雜質，這時壓力降增大，流速會下降，需及時清除過濾器內的雜質，同時要清洗濾芯；
3、在清除雜質時，特別注意精密濾芯，不得變形或損壞，否則，再裝上去的濾芯，過濾后介質的純度達不到設計要求；
4、某些精密濾芯，不能多次反復使用，如袋式濾芯、聚丙烯濾芯等；
5、如發現濾芯變形或損壞，需馬上更換。
美標Y型過濾器應用范圍：
Y型系列過濾器適用于蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。
美標Y型過濾器結構特點：
Y型過濾器具有結構先進阻力小，沖洗方便通流快速，故壓力損失小，抗污性強，排渣方便等特點。
Y型拉桿伸縮過濾器由Y型過濾器及伸縮接頭組成，通常安裝在閥門及其它主要設備之進口端，使于清理雜物與安裝拆卸，以保護閥類或設備及正常使用。
美標Y型過濾器標準規范：
設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
溫州瑞通閥門有限公司是美標Y型過濾器的專業制造商；
如果您有這方面的需要請聯系我們
美標Y型過濾器訂貨須知：
一、①美標Y型過濾器產品名稱與型號②美標Y型過濾器口徑③美標Y型過濾器是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定溫州瑞通閥門有限公司的美標Y型過濾器型號，請按美標Y型過濾器型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們瑞通閥門的專家為您審核把關。
