| ｜ 產品特點�。�型號�。�額定表�。�產品圖紙�。� |  |
|
 |
 |

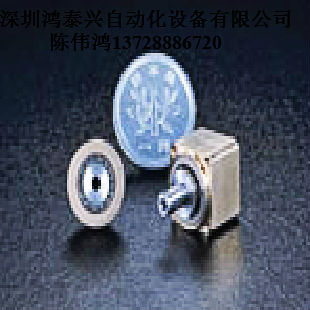

| 小型、輕量、高精度的諧波驅動誕生了超小型“CSF supermini系列”。 可向客戶提供主軸承采用了我公司獨自研發的“小型4點接觸滾珠軸承”，使用方便的組合型和小型伺服電動機用的減速機型兩種型號。 |
|
|
 |
|
減速機型（軸輸出） |
 |
組合型 |
 |
|
 |
 |
 |
機型 : CSF系列 |
 |
型號 : 3 |
 |
版本符號 : B（最新版本) |
 |
減速比 : 30, 50,100 |
 |
型號 : |
| • 1U=組合型 | |
| • 1U-CC=減速機型 軸輸出 | |
 |
特殊規格（標準品不標SP。） |
|
|
 |
| 型 號 | 減速比 | 輸入2000r/m時的額定轉矩 | 起動、停止時的容許最大轉矩 | 平均負載轉矩的容許最大值 | 瞬間最大轉矩 | 容許最高輸入轉數（油脂潤滑） |
| N•m | N•m | N•m | N•m | r/min | ||
| 3 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 |
| 50 | 0.11 | 0.21 | 0.13 | 0.41 | ||
| 100 | 0.15 | 0.3 | 0.23 | 0.57 |
|
|
 |
| 雙軸組合型(1U) |
 |
 |
|
| 尺寸表(單位 : mm) |
| 符號/型號 | 3 |
| øA | 17.5 |
| B | 27 |
| C | 7 |
| D | 11.6 |
| E | 4.6 |
| F | 0.9 |
| øGh7 | 12 |
| øH | 7.2 |
| øIh6 | 3.5 |
| 口J | 13 |
| 口K | 13 |
| øP | 10 |
| øQh6 | 2 |
| 質量（g） | 13.7 |
| 減速機型 : 軸輸出(1U-CC) |
|
 |
|
| 尺寸表(單位 : mm) |
| 符號/型號 | 3 |
| øA | 17.5 |
| B | 20.5 |
| øCh7 | 12 |
| øD | 7.2 |
| øEh6 | 3.5 |
| F | 7 |
| 口G | 13 |
| 質量（g） | 11.4 |
| 尺寸及形狀的詳細情況，請使用本公司發行的交貨規格圖進行確認。 |
