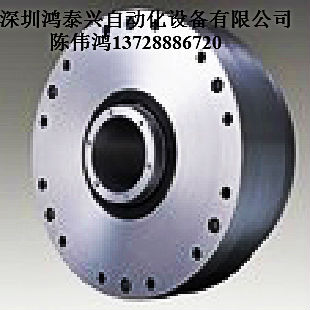

HarmonicDrive諧波減速機SHF系列組合型

HarmonicDrive諧波減速機SHF系列組合型

產品價格：￥0（人民幣）

規格：HarmonicDrive諧波減速機

發貨地：深圳

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

深圳鴻泰興自動化設備有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：深圳鴻泰興自動化設備有限公司

商鋪名稱：深圳鴻泰興自動化設備有限公司

聯系人：陳偉鴻（先生）

聯系手機：

固定電話：

企業郵箱：527794542@qq.com

聯系地址：深圳市福田區深南中路3039號國際文化大廈1423

郵編：518000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

SHF系列組合型

SHF系列組合型


｜　產品特點　｜　型號�。�額定表　｜　產品圖紙�。�

中空組合2UH

特點（中空組合 2UH）
是重視組裝簡單和降低整體成本的組合型。由于采用了中空孔結構標準，可以穿入其它驅動軸，用于配線處理等，空間效率優秀。內置轉動剛性較強的精密交叉滾子軸承，可直接支撐外部負載。

輕巧、簡單設計
高轉矩容量
高剛性
無齒隙
高定位精度、高旋轉精度
高效率
運行平穩性
輸入輸出同軸
外徑 : ø74～ø246mm共9種型號
減速比 : 30～160
額定轉矩 : 4.0～745N•m
中空孔徑 : ø14～ø70mm

帶輸入軸組合2UJ

特點（帶輸入軸組合 2UJ）
是重視組裝簡單和降低整體成本的組合型。標準采用帶輸入軸，能夠輕松地與電動機進行連接。是用途廣泛的通用型組合。

輕巧、簡單設計
高轉矩容量
高剛性
無齒隙
高定位精度、高旋轉精度
高效率
運行平穩性
輸入輸出同軸
外徑 : ø74～ø246mm共9種型號
減速比 : 30～160
額定轉矩 : 4.0～745N•m

	機型 : SHF系列
	型號 : 14, 17, 20, 25, 32, 40, 45, 50, 58
	減速比 : 30, 50, 80, 100, 120, 160
	型號 :
	• 2A-GR=組件型（型號14, 17為2A-R）
	• 2UH=中空組合型
	• 2UJ=帶輸入軸的組合型
	• 2SO=簡易組合型（標準結構）
	• 2SH=簡易組合型（中空孔結構）
	特殊規格（標準品不標SP。）

型號	減速比	輸入2000r/min時的額定轉矩	起動、停止時的容許最大轉矩	平均負載轉矩的容許最大值	瞬間最大轉矩	容許最高輸入轉數（油脂潤滑）
型號	減速比	N•m	N•m	N•m	N•m	r/min
14	30	4.0	9	6.8	17	8500
	50	5.4	18	6.9	35
	80	7.8	23	11	47
	100	7.8	28	11	54
17	30	8.8	16	12	30	7300
	50	16	34	26	70
	80	22	43	27	87
	100	24	54	39	110
	120	24	54	39	86
20	30	15	27	20	50	6500
	50	25	56	34	98
	80	34	74	47	127
	100	40	82	49	147
	120	40	87	49	147
	160	40	92	49	147
25	30	27	50	38	95	5600
	50	39	98	55	186
	80	63	137	87	255
	100	67	157	108	284
	120	67	167	108	304
	160	67	176	108	314
型號	減速比	輸入2000r/min時的額定轉矩	起動、停止時的容許最大轉矩	平均負載轉矩的容許最大值	瞬間最大轉矩	容許最高輸入轉數（油脂潤滑）
型號	減速比	N•m	N•m	N•m	N•m	r/min
32	30	54	100	75	200	4800
	50	76	216	108	382
	80	118	304	167	568
	100	137	333	216	647
	120	137	353	216	686
	160	137	372	216	686
40	50	137	402	196	686	4000
	80	206	519	284	980
	100	265	568	372	1080
	120	294	617	451	1180
	160	294	647	451	1180
45	50	176	500	265	950	3800
	80	313	706	390	1270
	100	353	755	500	1570
	120	402	823	620	1760
	160	402	882	630	1910
50	50	245	715	350	1430	3500
	80	372	941	519	1860
	100	470	980	666	2060
	120	529	1080	813	2060
	160	529	1180	843	2450
58	50	353	1020	520	1960	3000
	80	549	1480	770	2450
	100	696	1590	1060	3180
	120	745	1720	1190	3330
	160	745	1840	1210	3430

中空組合 2UH（簡易組合 2SH）

產品圖紙

部分為簡易組合型的構成。

尺寸表(單位 : mm)

符號/型號		14	17	20	25	32	40	45	50	58
øA		54	64	75	90	115	140	160	175	201
B		52.5	56.5	51.5	55.5	65.5	79	85	93	106
C		12	12	5	6	7	8	8	9	10
øD h7		74	84	95	115	147	175	195	220	246
øE		14	19	21	29	36	46	52	60	70
質量 (kg)	2UH	0.71	1.00	1.38	2.1	4.5	7.7	10.0	14.5	20.0
質量 (kg)	2SH	0.45	0.63	0.89	1.44	3.1	5.4	6.9	10.2	14.1

帶輸入軸組合 2UJ（簡易組合 2SO）

產品圖紙

部分為簡易組合型的構成。

尺寸表(單位 : mm)

符號/型號		14	17	20	25	32	40	45	50	58
øA		54	64	75	90	115	140	160	175	201
B		50.5	56	63.5	72.5	84.5	100	108	121	133
C		14	16	20	25	25	30	30	35	35
øD h7		74	84	95	115	147	175	195	220	246
øE h6		6	8	10	14	14	16	19	22	22
質量 (kg)	2UJ	0.66	0.94	1.38	2.1	4.4	7.3	9.8	13.9	19.4
質量 (kg)	2SO	0.41	0.57	0.81	1.31	2.94	5.1	6.5	9.6	13.5

尺寸及形狀的詳細情況，請使用本公司發行的交貨規格圖進行確認
