內容提要：電動電站截止閥，J961Y-P54100V/140V/170V，電站閥，高溫高壓電動電站截止閥，自密封電站截止閥。

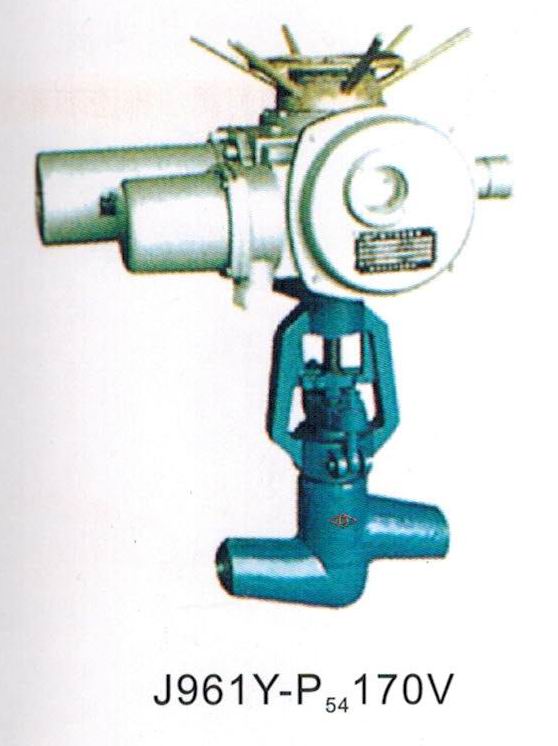

電動電站截止閥
型號：J961Y-P54100V/140V/170V
電站截止閥截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。
截止閥的主要優點：
1)與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。
2)密封面不易磨損、擦傷，密封性較好，壽命較長。
3)啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。
主要特點及用途
①閥門與管路連接采用焊接式結構，安裝方便，無泄漏。
②密封面不易磨損、擦傷、密封性能好、壽命長。
③結構緊湊、啟閉性好、高度小、維修方便。
④適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
⑤多種結構形式，便于用戶選擇。
焊接連接的截止閥適用于公稱壓力PN20.0～32.0Mpa及P(54)100V～P(57)170V，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
主要性能和使用范圍
產品型號 |
公稱壓力PN(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
|||||||
殼體強度 |
密封 |
P54 |
P55 |
P57 |
||||||||
|
10 |
15 |
11 |
/ |
/ |
/ |
≤450(425) |
水、蒸汽、油品 |
||||
|
20 |
30 |
22 |
/ |
/ |
/ |
||||||
|
25 |
38 |
28 |
/ |
/ |
/ |
||||||
|
32 |
48 |
36 |
/ |
/ |
/ |
||||||
J61Y-P54100V |
/ |
30 |
12.5 |
10 |
/ |
/ |
≤540 |
蒸汽 |
||||
J61Y-P54140V |
/ |
38 |
17.5 |
14 |
/ |
/ |
||||||
J61Y-P54170V |
/ |
53 |
21.3 |
17 |
/ |
/ |
||||||
J61Y-P55100V |
/ |
38 |
12.5 |
/ |
10 |
/ |
≤550 |
|||||
J61Y-P55140V |
/ |
48 |
17.5 |
/ |
14 |
/ |
||||||
J61Y-P55170V |
/ |
53 |
21.3 |
/ |
17 |
/ |
||||||
J61Y-P57100V |
/ |
48 |
12.5 |
/ |
/ |
10 |
≤570 |
|||||
J61Y-P57140V |
/ |
55 |
17.5 |
/ |
/ |
14 |
||||||
J61Y-P57170V |
/ |
60 |
21.3 |
/ |
/ |
17 |
||||||
主要零件材料
零件名稱 |
閥體 |
閥蓋 |
閥桿 |
閥瓣 |
密封面 |
填料 |
閥桿螺母 |
手輪 |
緊固件 |
J61H型 |
25 |
25 |
鉻不銹鋼 |
鉻不銹鋼 |
鉻不銹鋼 |
柔性石墨 |
鋁青銅 |
可鍛鑄鐵 |
優質碳鋼 |
J61Y型 |
25 |
25 |
鉻不銹鋼 |
25 |
硬質合金 |
||||
J61Y-P54型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬質合金 |
||||
J61Y-P55型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬質合金 |
||||
J61Y-P57型 |
12Cr1MoV |
12Cr1MoV |
20Cr1Mo1VA |
12Cr1MoV |
硬質合金 |
主要性能和使用范圍
產品型號 |
公稱壓力PN(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
|||||||
殼體強度 |
密封 |
P54 |
P55 |
P57 |
||||||||
|
10 |
15 |
11 |
/ |
/ |
/ |
≤450 |
水、蒸汽、油品 |
||||
|
20 |
30 |
22 |
/ |
/ |
/ |
||||||
|
25 |
38 |
28 |
/ |
/ |
/ |
||||||
|
32 |
48 |
36 |
/ |
/ |
/ |
||||||
J961Y-P54100V |
/ |
30 |
12.5 |
10 |
/ |
/ |
≤540 |
蒸汽 |
||||
J961Y-P54140V |
/ |
38 |
17.5 |
14 |
/ |
/ |
||||||
J961Y-P54170V |
/ |
48 |
21.3 |
17 |
/ |
/ |
||||||
J961Y-P55100V |
/ |
38 |
12.5 |
/ |
10 |
/ |
≤550 |
|||||
J961Y-P55140V |
/ |
48 |
17.5 |
/ |
14 |
/ |
||||||
J961Y-P55170V |
/ |
53 |
21.3 |
/ |
17 |
/ |
||||||
J961Y-P57100V |
/ |
48 |
12.5 |
/ |
/ |
10 |
≤570 |
|||||
J961Y-P57140V |
/ |
55 |
17.5 |
/ |
/ |
14 |
||||||
J961Y-P57170V |
/ |
60 |
21.3 |
/ |
/ |
17 |
||||||
主要尺寸
公稱通徑 |
主要外形尺寸和連接尺寸(mm) |
|||||||||
L |
D1 |
D2 |
D3 |
α |
H |
|||||
|
||||||||||
15 |
150 |
17 |
36 |
/ |
37.5° |
518 |
||||
20 |
135 170 |
22 |
42 |
/ |
37.5° |
518 |
||||
25 |
135 170 |
26 |
42 |
/ |
37.5° |
518 |
||||
32 |
170 180 |
31 |
44 |
/ |
37.5° |
560 |
||||
40 |
230 |
38 |
60 |
/ |
37.5° |
545 |
||||
50(1) |
250 |
50 |
82 |
/ |
32° |
728 |
||||
50(2) |
320 350 |
50 |
82 |
/ |
32° |
748 |
||||
65 |
370 260 |
69 |
100 |
110 |
32° |
829 |
||||
80 |
400 430 470 |
84 |
108 |
130 |
32° |
898 |
||||
100 |
455 560 |
107 |
144 |
165 |
32° |
913 |
||||
125 |
600 |
124 |
170 |
184 |
32° |
1182 |
||||
150 |
700 |
146 |
180 |
212 |
32° |
1278 |
||||
J961Y-P55100V、P55140V、P55170V J961Y-P57100V、 P57140V、 P57170V |
||||||||||
15 |
150 |
17 |
40 |
/ |
37.5° |
518 |
||||
20 |
135 170 |
22 |
46 |
/ |
37.5° |
518 |
||||
25 |
135 170 |
26 |
46 |
/ |
37.5° |
518 |
||||
32 |
170 180 |
31 |
49 |
/ |
37.5° |
560 |
||||
40 |
230 |
38 |
60 |
/ |
37.5° |
545 |
||||
50(1) |
250 |
50 |
90 |
/ |
32° |
728 |
||||
50(2) |
320 350 |
50 |
90 |
/ |
32° |
748 |
||||
65 |
370 260 |
69 |
104 |
110 |
32° |
829 |
||||
80 |
400 430 470 |
84 |
110 |
140 |
32° |
898 |
||||
100 |
455 560 |
107 |
148 |
170 |
32° |
913 |
||||
125 |
600 |
124 |
170 |
184 |
32° |
1182 |
||||
150 |
700 |
146 |
180 |
212 |
32° |
1278 |
||||
