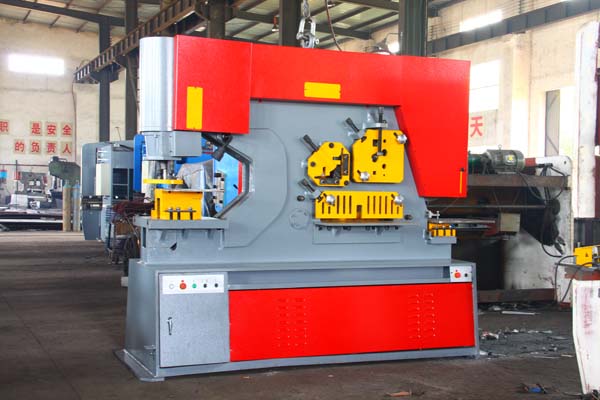

1.液壓聯合沖剪機是集多種功能于一體的鈑金及型材加工設備，廣泛用于鋼結構加工生產，高壓電線塔，電信塔，路燈，廣告，貨架，電梯，通風管道等民用設施的生產企業；并能用于大型鋼構橋梁，軍工，航天等高要求，高精度等生產建設。
2.雙液壓工作站，可以獨立工作，共有五個工位，沖孔工位配有大工作臺，可配備復合沖頭附件，剪切和切角工位，配有重載工作臺，沖孔工位標準喉深305，還可配備加長喉深625，可以完成多種加工：沖大孔，管材切交，板材彎曲，沖孔，可旋出的退料器，可快速更換的模套，萬能下�？ň�，不易磨損的交鋼切刀，沖壓和剪切工位行程可調，可以在切交工位加工各種矩形和V形開口，工位保護裝置，液壓過載保護，中央壓力潤滑。
3..沖壓能力分別為55—250T機型，標準配備五個工位及雙液壓工作站。可同時獨立工作。機器無須進行任何水平調試，擺放就位后即可使用。
4.機器標準配備沖孔工位，槽鋼及角鋼剪切工位，厚板剪切工位，圓鋼及方鋼剪斷工位，切角工位�？蛇x購沖大孔，板材折彎，槽鋼型鋼沖孔，百葉窗及管材切角等。
5.機架整機焊接而成，經高溫淬火處理，使機架具備高鋼性，高強度；刀具經特殊真空高溫處理，以延長其使用壽命。
6.配以切管模還可以對管材進行切斷和開坡口，切斷口漂亮且效率高。
7.配有快速裝卡模具附件；沖孔的附件；復合下模組件；直角剪；沖百葉窗附件；管材切交附件；雙沖孔附件；型鋼加工附件；槽鋼／型鋼加工附件,供客戶選擇。
二、主要技術參數：
型號 |
Q35Y-16 |
Q35Y-20 |
Q35Y-25 |
Q35Y-30 |
沖壓力(噸) |
55 |
75 |
110 |
140 |
可剪最大板厚(毫米) |
16 |
20 |
25 |
30 |
板料強度(牛頓/毫米2) |
≤450 |
≤450 |
≤450 |
≤450 |
剪切角 |
8° |
8° |
8° |
8° |
一次行程剪板尺寸(厚*寬)(毫米) |
16*250 |
20*330 |
25*330 |
30*355 |
滑塊行程 |
80 |
80 |
80 |
80 |
行程次數(次／分) |
8-25 |
8-25 |
6-20 |
6-20 |
喉口深度(毫米) |
300 |
355 |
400 |
600 |
沖孔厚度(毫米) |
16 |
20 |
25 |
26 |
最大沖孔直徑(毫米) |
25 |
30 |
35 |
38 |
主電機功率(千瓦) |
4 |
5.5 |
7.5 |
11 |
外形尺寸(長*寬*高)毫米 |
1640*730*1770 |
1640*800*1900 |
2355*960*2090 |
2680*1040*2300 |
機器重量(公斤) |
1600 |
2300 |
4800 |
6800 |
工字鋼、槽鋼，則需特殊訂貨。 |
型鋼種類 |
圓鋼 |
方鋼 |
等邊角鋼 |
Ｔ型鋼 |
工形鋼 |
槽鋼 |
||
90°剪切 |
45°剪切 |
90°剪切 |
45°剪切 |
|||||
斷 面 |
|
|
|
|
|
|
||
Q35Y-16 |
45 |
40*40 |
100*100*10 |
70*70*8 |
120*120*12 |
60*60*8 |
126*74*5 |
126*53*5.5 |
Q35Y-20 |
50 |
50*50 |
160*160*14 |
80*80*10 |
140*140*12 |
70*70*10 |
160*86*6 |
160*60*6.5 |
Q35Y-25 |
60 |
50*50 |
160*160*14 |
80*80*7 |
160*160*14 |
80*80*10 |
200*102*9 |
200*75*9 |
Q35Y-30 |
65 |
55*55 |
180*180*16 |
80*80*10 |
180*180*16 |
80*80*10 |
280*124*10.5 |
280*86*11.5 |
Q35-16 |
45 |
40*40 |
125*125*12 |
100*100*10 |
125*125*12 |
100*100*10 |
180*94*6.5 |
180*68*7 |
QA34-25 |
65 |
55*55 |
150*150*18 |
110*110*14 |
150*150*18 |
110*110*14 |
300*126*9 |
300*85*7.5 |
Q35Y-20液壓聯合沖剪機整機配置全部按出口標準配置，進口電器、密封件等，質量絕對可靠，可根據客戶要求定制沖孔機，剪切機等。
B：可沖25m/m板厚Ф30的孔。
C：模剪：可剪切角鋼，單邊及90°雙邊，5＃—14＃角鋼。
D：可折彎：長度300-500，可配置自動剪切功能。
A：液壓聯合沖剪機Q35Y-25可剪圓鋼60，方鋼50×50，等邊角鋼90度160×160×14，等邊角鋼45度80×80×7，T型鋼90度160×160×14，T型鋼45度80×80×10，工形鋼200×102×9，槽鋼200×75×9
一:沖孔工作區
1.備有各式各樣的沖孔模具,以配合各種不同的需求.
2.模具快速拆換系統,可大大節省更換沖頭的時間并保持其精度.
3.特別設計的剝料板,透視良好,安全設計,易于沖孔作業.
4.可抽換式的剝料器擋板,適合各種尺寸的沖孔.
5.兩件式之工作板,附有刻度尺與定位塊,便于作業.
二:平板剪切工作區
1.特殊曲線設計之上刀板,使剪切件之扭曲變形降至最低.
2.下刀板有四面剪切刀面可更換使用.
3.附有定位規板之支撐臺,易于調整于作業.
4.可對扁鐵之緣部做對接剪切.
5.壓板容易調整并看到剪切線.
三:圓鋼.方鋼剪切工作區
1.同一個壓板可用于圓鋼,方鋼之剪切.
2.本工作站可更換特制之刀具,以剪切槽鋼,H型鋼及各種型鋼等.(請參照規格表)
四:角鐵剪切工作區
1.單刃剪切,沒有材料之損耗,變形小.
2.45度對接剪切容易,美觀,實用.
3.刀板均具有可使用4次的刀刃設計,經濟實惠.
五:剪角工作區
1.為平板,角鐵等之最理想,方便對接剪角工作.
2.附有電器互鎖之安全護蓋,安全好用.
3.附有定位塊之工作臺.易于定位精確加工.
