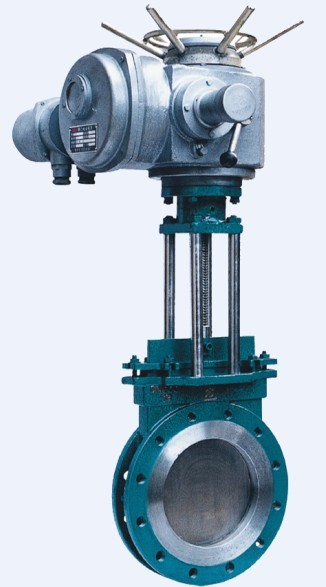

電動漿料閘閥

產品價格：￥1800（人民幣）

規格：150

發貨地：浙江溫州甌北

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

永嘉縣巨晨閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：永嘉縣巨晨閥門有限公司

商鋪名稱：永嘉縣巨晨閥門有限公司

聯系人：朱保華（0）

聯系手機：

固定電話：

企業郵箱：463805860@qq.com

聯系地址：溫州市永嘉縣甌北工業區

郵編：32500

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

一、PZ973H電動漿料閘閥概述：

安裝要點：

1、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5、帶傳動機構的閘閥，按產品使用說明書的規定安裝。

（如有疑問，歡迎來電咨詢15888215509）

PZ973H電動漿料閘閥全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、精磨拋光處理可獲得最佳密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長，并且可任意選用驅動裝置。

（如有疑問，歡迎來電咨詢15888215509）

PZ973H電動漿料閘閥驅動部分采用多回轉電動裝置，用以驅動和控制閥門的開啟和關閉，操作人員可以在控制室內遠距離對閥門進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制。料漿閘閥廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤礦、采礦等工程，滿足了現代工、農業的自動化要求。

PZ973H電動漿料閘閥特點：

1、啟閉迅速，平穩可靠，自動化程度高。
2、安裝高度及位置不受限制。
3、采用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作。
4、配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。

PZ973H電動漿料閘閥電動裝置參數：

1、電源：AC380V、50HZ。
2、標準型：標準型產品具有防塵、防雨水的外殼保護能力、防護等級IP65,可直接用于戶外。
3、防水型：防水型產品具有防塵、防浸水(IP67)的外殼防護等級。
4、防爆型(EX)：防爆等級為DII BT4/DII CT4(不含乙炔)。
5、環境溫度：-20℃～40℃。
6、可選：配電氣控制器。

（如有疑問，歡迎來電咨詢15888215509）

PZ973H電動漿料閘閥主要性能規范

型號	公稱壓力PN（MPa）	試驗壓力Ps(MPa)			適用介質	工作溫度（℃）
		殼體	密封（液）	低壓密封（氣）
PZ973H-10 PZ973H-10C	1.0	1.5	1.1	0.6	渣水混合物、空氣灰混合物	≤400
Z973H-16C	1.6	2.4	1.8
Z973H-10V	1.0	1.5	1.1	0.6	干灰煤渣鋼渣	540
Z973H-10NR						900

（如有疑問，歡迎來電咨詢15888215509）

PZ973H電動漿料閘閥主要零件材料

零件名稱	閥填料壓力蓋	閥桿	閘板	支架	閥桿螺母	密封面
Z973Y-10V	ZG15CrMoV	28CrMoAIA	1Cr18Ni9Ti	WCB	ZQA19-4	堆焊鉆基硬質合金
Z973W-10NR	ZG2Cr25Ni20Si2	28CrMoAIA	ZG2Cr25Ni20Si2	ZG15CrMoV	ZQA19-4	本體
Z973-16C	WCB	2Cr13	3Cr13	WCB	ZQA19-4	不銹鋼

PZ973H電動漿料閘閥主要尺寸及重量

（如有疑問，歡迎來電咨詢15888215509）

公稱壓力PN(MPa)	公稱通徑DN(mm)	尺寸(mm)									電動裝置型號	公稱轉矩(N.m)	電動機功率(KW)	重量(kg)
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D1	D2	D	b	n-φd	N-M	f	H	電動裝置型號	公稱轉矩(N.m)	電動機功率(KW)	重量(kg)
1.0 （如有疑問，歡迎來電咨詢15888215509）	50	65	165	125	95	14	2-φ18	2-M16	3	370	DZ10	100	0.25	58
	65	65	185	145	118	15	2-φ18	2-M16	3	460	DZ10	100	0.25	64
	80	70	200	160	132	15	4-φ18	4-M16	3	590	DZ10	100	0.25	72
	100	70	220	180	156	16	4-φ18	4-M16	3	780	DZ20	200	0.37	84
	150	80	285	240	211	16	4-φ22	4-M20	3	980	DZ20	200	0.37	90
	200	80	340	295	266	18	4-φ22	4-M20	3	1033	DZ30	300	0.55	120
	250	86	395	350	320	18	6-φ22	6-M20	3	1080	DZ30	300	0.55	208
	300	92	445	400	370	18	8-φ22	4-M20	3	1170	DZ30	300	0.55	232
	350	100	505	460	428	18	10-φ22	6-M20	3	1250	DZ30	300	0.55	240
	400	110	565	515	480	20	8-φ26	8-M24	4	1332	DZ45	450	1.5	270
	450	120	615	565	530	22	10-φ26	10-M24	4	1480	DZ60	600	2.2	389
	500	130	670	620	565	24	10-φ26	10-M24	4	1530	DZ120	1200	3	440
1.6	50	65	165	125	99	14	2-φ18	2-M16	3	370	DZ10	100	0.25	60
	65	65	185	145	118	15	2-φ18	2-M16	3	460	DZ10	100	0.25	68
	80	70	200	160	132	15	4-φ18	4-M26	3	590	DZ10	100	0.25	74
	100	70	220	180	156	15	4-φ18	4-M26	3	780	DZ20	200	0.37	88
	150	80	285	240	211	16	4-φ22	4-M20	3	980	DZ20	200	0.37	106
	200	80	340	295	266	16	8-φ22	4-M20	3	1033	DZ30	300	0.55	124
	250	94	405	355	319	18	8-φ22	4-M20	3	1080	DZ30	300	0.55	218
	300	98	460	410	370	18	6-φ26	6-M24	3	1170	DZ30	300	0.55	240
	350	100	520	470	429	18	8-φ26	8-M24	3	1250	DZ30	450	1.5	275
	400	110	580	525	485	20	10-φ30	6-M27	4	1332	DZ45	450	1.5	290
	450	120	640	585	548	22	10-φ30	10-M27	4	1480	DZ60	600	2.2	390
	500	130	715	650	609	24	10-φ33	10-M30	4	1530	DZ120	1200	3	460
