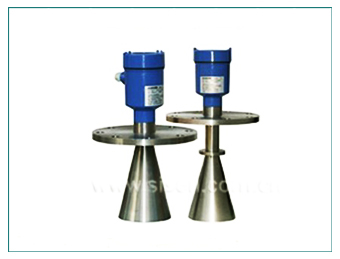

雷達物位計介紹：
分類介紹 |
|
|
|
型號 |
|||
應用 |
過程條件簡單的液體 |
過程條件復雜或 腐蝕性較強的液體 |
存儲容器或過程復雜 的容器液體 |
最大量程 |
0-20米 |
0-30米 |
0-35米 |
測量精度 |
±10mm |
法蘭 |
法蘭 |
過程連接 |
螺紋G11/2A,法蘭 |
PTFE,316L+PTFE |
316L/304S不銹鋼 |
天線材料 |
PTFE/PVDF/PP |
-40-200℃ |
-40-350℃ |
過程溫度 |
-40-150℃ |
-100-6000KPa |
-100-6000KPa |
過程壓力 |
-100-500KPa |
-100-6000KPa |
-100-6000KPa |
頻率范圍 |
26GHz |
26GHz |
26GHz |
信號輸出 |
兩線制/四線制 4-20mA/HART,48總線 |
兩線制/四線制 4-20mA/HART,485總線 |
兩線制/四線制 4-20mA/HART,485總線 |
|
|
|
|
型號 |
|||
最大量程 |
0-20米 |
0-25米 |
0-35米 |
測量精度 |
±10mm |
±3mm |
±3mm |
過程連接 |
螺紋G11/2A,法蘭 |
法蘭 |
法蘭 |
天線材料 |
PTFE/PVDF/PP |
PTFE,316L+PTFE |
316L/304S不銹 |
過程溫度 |
-40-150℃ |
-40-300℃ |
-40-350℃ |
過程壓力 |
-100-500KPa |
6.3GHz |
6.3GHz |
頻率范圍 |
26GHz |
26GHz |
26GHz |
信號輸出 |
兩線制/四線制 |
兩線制/四線制 |
兩線制/四線制 |
|
|||
型號 |
|||
應用 |
存儲容器或過程倉儲的固體粉料、顆粒料位 |
||
最大量程 |
0-70米 |
||
測量精度 |
±3mm |
||
過程連接 |
法蘭 |
||
天線材料 |
316L/304S不銹鋼 |
||
過程溫度 |
-40-400℃,特殊可達1300℃ |
||
過程壓力 |
-100-3000KPa |
||
頻率范圍 |
6.3GHz |
||
信號輸出 |
兩線制/四線制4-20mA/HART,485總線 |
||
雷達物位計的特性與優勢：
1 |
無盲區，高精度 |
2 |
|
3 |
不受壓力變化、真空、溫度變化、惰性氣體、煙塵、蒸汽等環境影響 |
4 |
安裝簡便，牢固耐用，免維護 |
5 |
HART或PROFIBUS-PA通信協議及基金會現場總線協議，標定簡便、通過數字液晶顯示輕松實 現現場標定操作，通過軟件GDPF實現簡單的組態設定和編程測量靈敏，刷新速度快。 |
6 |
測量靈敏，刷新速度快。 |
7 |
適用于高溫工況，高達200℃過程溫度，當采用高溫延長天線時可達350℃ |
雷達物位計的測量原理
雷達物位計天線發出微波脈沖，在被測物料表面產生反射，并被雷達系統所接收。
雷達物位計的輸入
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物
料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D
與脈沖的時間行程T成正比：D=C×T/2 ，其中C為光速因空罐的距離E已知，則物位L為：L=E-D
雷達物位計的輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使
儀表適應測量環境。對應于4－20mA輸出。
雷達物位計的測量盲區
盲區（BD）是從測量參考點到最高物位時的介質表面的最小距離
盲區 |
天線長度 |
天線長度 |
天線長度 |
從法蘭開始 |
（參見尺寸圖） |
（參見尺寸圖） |
（參見尺寸圖） |
雷達物位計的測量條件
1 |
測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐低為凹型或錐形，當物位低 于此點時無法進行測量。 |
2 |
若介質為低介電常數當其處于低液位時，罐低可見，此時為保證測量精度，建議將零點定在低高 度為C 的位置。 |
3 |
理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距 離天線的尖端至少50mm。 |
4 |
對于過溢保護，可定義一段安全距離附加在盲區上。 |
5 |
最小測量范圍與天線有關。 |
6 |
隨濃度不同，泡沫既可以吸收微波，又可以將其反射，但在一定的條件下是可以進行測量的。 |
測量范圍超出的動作
當測量范圍超出時，儀表輸的出為22mA電流。
雷達物位計的電氣連接
兩線制
HART通信的最小負載：250Ω
電纜入口：M20×1.5，內設極性反接，射頻干擾，及尖峰過壓的保護電路。
