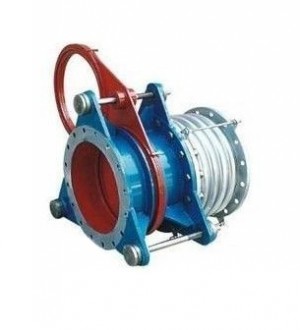

F43CX手動扇形盲板閥產品特點：
F43CX手動扇形盲板閥又名手動眼鏡閥、翻板閥、扇形閥，為長結構系列，在右閥體上設有伸縮器，用于較長管路中（注：不能作為管路的補償器），可以補償閥門啟閉過程中產生的閥體軸向位移，減小閥門的啟閉力矩。根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。
F43CX手動扇形盲板閥主要性能指標：
公稱壓力MPa
|
0.25
|
0.15
|
0.10
|
0.05
|
密封試驗壓力MPa
|
0.275
|
0.165
|
0.11
|
0.055
|
強度試驗壓力MPa
|
0.40
|
0.225
|
0.15
|
0.075
|
適用溫度℃
|
丁腈橡膠
|
硅橡膠
|
氟橡膠
|
|
＜120
|
＜250
|
＜300
|
||
適用介質
|
煤氣等有毒、有害、易燃氣體
|
|||
采用標準
|
連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
|
|||
主要零部件材料
|
閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠
|
|||
F43CX手動扇形盲板閥主要外形連接尺寸：
DN |
D |
D1 |
b |
n-φd |
長系列 L |
200 |
320 |
280 |
14 |
8-φ18 |
500 |
250 |
375 |
335 |
14 |
12-φ18 |
500 |
300 |
440 |
395 |
16 |
12-φ22 |
500 |
350 |
490 |
445 |
16 |
12-φ22 |
500 |
400 |
540 |
495 |
16 |
16-φ22 |
600 |
450 |
595 |
550 |
20 |
16-φ22 |
600 |
500 |
645 |
600 |
20 |
20-φ22 |
600 |
600 |
755 |
705 |
20 |
20-φ26 |
600 |
700 |
860 |
810 |
20 |
24-φ26 |
600 |
800 |
975 |
920 |
22 |
24-φ30 |
600 |
900 |
1075 |
1020 |
22 |
24-φ30 |
630 |
1000 |
1175 |
1120 |
22 |
28-φ30 |
630 |
1200 |
1375 |
1320 |
22 |
32-φ30 |
750 |
1400 |
1575 |
1520 |
26 |
36-φ30 |
750 |
1500 |
1675 |
1620 |
26 |
36-φ30 |
750 |
1600 |
1790 |
1730 |
26 |
40-φ30 |
750 |
1800 |
1990 |
1930 |
26 |
44-φ30 |
750 |
2000 |
2190 |
2130 |
26 |
48-φ30 |
750 |
