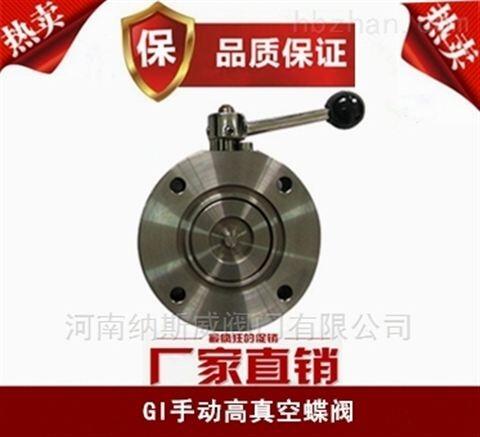

手動真空蝶閥結構圖：

真空蝶閥產品特點：

1、 工作平穩可靠，可任意方向安裝，閥桿不會竄動，

2、結構簡單緊湊、小型輕便，容易拆裝及維修，并可在任意位置安裝。

3、 90 度回轉，啟閉迅速，可以多工位安裝，不受介質流向影響。

4、 結構緊湊、重量輕、便于安裝、流阻小、流通量大，操作輕便。

手動真空蝶閥技術參數：

適用范圍

105～1.3×10-4Pa

閥門漏率

≤1.3×10-4Pa.L/S.

適用溫度

-25～ 80℃（橡膠/NBR） -30～ 150℃（氟橡膠）

安裝方向

任意

手動真空蝶閥外形尺寸：

型號

DN

D

Do

D1

B

H

B1

L

n-φc

GI-32

32

78

64

36

22

32

36

115

4-φ7

GI-40

40

85

70

44

22

40

36

115

4-φ7

GI-50

50

110

90

55

22

50

36

115

4-φ9

GI-65

65

125

105

70

26

130

38

135

4-φ9

GI-80

80

145

125

85

30

140

38

135

4-φ9

GI-100

100

170

145

105

30

153

38

135

4-φ12

GI-150

150

220

195

156

35

179

40

165

8-φ12

GI-200

200

275

250

208

40

208

40

185

8-φ12

GI-250

250

330

300

258

45

234

45

300

8-φ14

GI-300

300

380

350

308

55

300

55

350

8-φ14

GI-400

400

500

465

408

60

340

60

500

8-φ18
