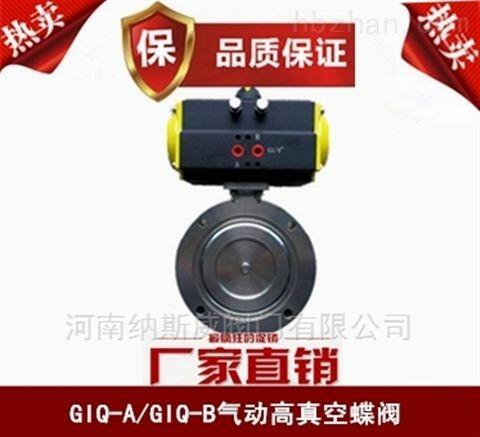

GIQ氣動高真空蝶閥
產品概述
GIQ氣動真空蝶閥, 氣動高真空蝶閥,不銹鋼氣動真空蝶閥,氣動真空不銹鋼蝶閥,氣動不銹鋼真空蝶閥, GIQ-A氣動高真空蝶閥, GIQ-B氣動高真空蝶閥是由GT或AT單作用氣動執行器或GT或AT雙作用氣動執行器及真空蝶閥閥體組成，是通過電磁換向閥改變氣路方向，控制執行氣缸驅動蝶閥作啟閉運動，用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體，可選配反饋信號裝置及電氣閥門定位器。通常把帶有密封槽的法蘭連接到長期處于真空狀態的一段，而法蘭另一面連接在經常放大器一側，正向使用蝶閥，有利于增加閥板的密封力。真空密封連接可分靜密封和動密封。當氣動式高真空蝶閥以柔性密封連接時在真空橡膠時，是采用放氣量較小的真空橡膠制成的厚壁管；多用于口徑小于50mm的機械真空泵入口處與被抽氣的管道相連接，借以減少機械泵工作時產生的振動對真空系統的影響。當然也可以用于連接在玻璃管，金屬管及其他相關的元件的連接上。橡膠管與被連接件之間的連接是通過特制的管接頭實現的。 納斯威真空蝶閥廣泛應用于真空獲得設備、新能源及半導體產業。
|
氣動高真空蝶閥結構圖： |
|
|
|
|
|
|
|
|
氣動真空蝶閥技術參數： |
|
|
公稱通徑 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
800 |
|
連接法蘭 |
JB/T919 GB/T6070 |
|||||||||||||||
|
漏氣速率（L/s） |
133.3х10-6 |
133.3х10-5 |
||||||||||||||
|
通導能力（L/s） |
48 |
97 |
178 |
260 |
546 |
938 |
1328 |
2611 |
3962 |
6159 |
8535 |
10912 |
13558 |
16202 |
22418 |
41357 |
|
氣缸直徑mm |
50 |
63 |
80 |
100 |
125 |
|||||||||||
|
適用范圍（Pa） |
133.3х10-6 ~ 101х103 |
|||||||||||||||
|
介質溫度（℃） |
-25~80 |
|||||||||||||||
|
電磁換向閥電源 |
220/50 |
|||||||||||||||
|
電磁換向閥功率（W） |
10 |
|||||||||||||||
|
氣源壓力（MPa） |
0.4~0.6 |
|||||||||||||||
|
啟閉時間（S） |
＜3 |
|||||||||||||||
|
開閥時閥板兩側壓力差(KPa) |
≤101 |
|||||||||||||||
|
氣動真空蝶閥主要零部件： |
||||||||||||||||
|
零件名稱 |
閥體和蝶板 |
構件 |
密封墊（閥體、蝶板） |
|
材料 |
碳素鋼（鍍鎳） |
2Cr13 |
橡膠/NBR |
|
不銹鋼 |
不銹鋼 |
橡膠NBR/氟橡膠 |
|
氣動真空蝶閥外形尺寸： |
|
型號 |
DN |
結構長度 |
D |
D1 |
N-Φc |
H |
L1 |
|
GIQ-32 |
32 |
70 |
90 |
22 |
4-Φ9 |
187 |
158 |
|
GIQ-40 |
40 |
80 |
100 |
22 |
4-Φ9 |
197 |
158 |
|
GIQ-50 |
50 |
90 |
110 |
22 |
4-Φ9 |
207 |
158 |
|
GIQ-63 |
63 |
110 |
130 |
28 |
4-Φ9 |
227 |
158 |
|
GIQ-80 |
80 |
125 |
145 |
28 |
8-Φ9 |
242 |
158 |
|
GIQ-100 |
100 |
145 |
165 |
28 |
8-Φ9 |
262 |
158 |
|
GIQ-125 |
125 |
175 |
200 |
34 |
8-Φ11 |
323 |
172 |
|
GIQ-160 |
150 |
200 |
225 |
34 |
8-Φ11 |
348 |
172 |
|
GIQ-200 |
200 |
260 |
285 |
40 |
12-Φ11 |
450 |
197 |
|
GIQ-250 |
250 |
310 |
335 |
45 |
12-Φ11 |
525 |
248 |
|
GIQ-320 |
300 |
395 |
425 |
50 |
12-Φ14 |
622 |
248 |
|
GIQ-400 |
400 |
480 |
510 |
60 |
16-Φ14 |
733 |
295 |
|
GIQ-500 |
500 |
580 |
610 |
70 |
16-Φ14 |
900 |
360 |
|
GIQ-600 |
600 |
720 |
750 |
80 |
20-Φ14 |
980 |
370 |
|
GIQ-800 |
800 |
890 |
920 |
100 |
24-Φ14 |
1220 |
410 |
注：以上的產品介紹，參數，圖片，數據僅用于參考
