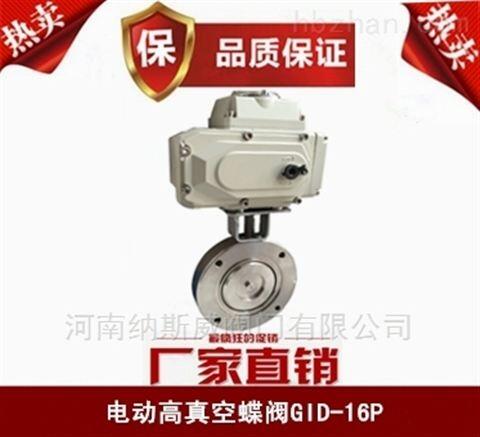

GID電動高真空蝶閥
產品概述
GID電動真空蝶閥,電動高真空不銹鋼蝶閥,精小型電動真空蝶閥,電動不銹鋼真空蝶閥,不銹鋼電動真空蝶閥采用精小型電動驅動裝置驅動閥桿與閥板執行啟閉動作�？梢酝ㄟ^外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開，關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的閥體的閥板采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能用在低壓狀態下使用。高真空電動蝶閥用于接通或切斷真空管路中的氣流。高真空蝶閥是利用電動裝置驅動閥板做開啟或關閉動作，達到接通或切斷真空管路中氣流的目的一種裝置。它適用的介質為空氣及非腐蝕性氣體。閥門漏率：≤1.3×10-5Pa.L/S。廣泛應用于真空獲得設備、新能源及半導體產業。
|
電動高真空蝶閥結構圖： |
|
|
|
|
|
|
|
|
電動真空蝶閥技術參數： |
|
|
適用范圍(Pa) |
105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
開閉時間(S) |
DN≤63 20；80≤DN≤200 30； DN≥250 48 |
|
介質溫度（℃） |
-25～ 80(密封材料為腈橡膠) |
|
法蘭標準 |
JB919 |
|
安裝位置 |
任意 |
|
控制電路 |
標準出廠：AC220V/50Hz開關型 |
|
信號反饋 |
標準出廠：帶無源觸點型 |
|
電動真空蝶閥主要零部件： |
|
零件名稱 |
閥體和蝶板 |
構件 |
密封墊（閥體、蝶板） |
|
材料 |
碳素鋼（鍍鎳） |
2Cr13 |
橡膠NBR |
|
不銹鋼 |
不銹鋼 |
橡膠NBR/氟橡膠 |
|
電動真空蝶閥外形尺寸： |
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GID-25 |
25 |
70 |
55 |
177 |
22 |
160 |
113 |
4-Φ7 |
|
GID-32 |
32 |
78 |
64 |
182 |
||||
|
GID-40 |
40 |
85 |
70 |
186 |
||||
|
GID-63 |
63 |
130 |
110 |
229 |
26 |
4-Φ9 |
||
|
GID-80 |
80 |
145 |
125 |
273 |
30 |
196 |
121 |
|
|
GID-100 |
100 |
170 |
145 |
285 |
4-Φ12 |
|||
|
GID-125 |
125 |
195 |
170 |
299 |
35 |
|||
|
GID-150 |
150 |
220 |
195 |
368 |
255 |
158 |
8-Φ12 |
|
|
GID-200 |
200 |
275 |
250 |
394 |
40 |
|||
|
GID-250 |
250 |
330 |
300 |
426 |
45 |
|||
|
GID-300 |
300 |
380 |
350 |
449 |
55 |
8-Φ14 |
||
|
GID-400 |
400 |
500 |
465 |
538 |
60 |
310 |
207 |
8-Φ18 |
注：以上的產品介紹，參數，圖片，數據僅用于參考
