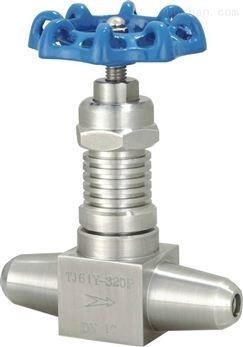

J61Y對焊針型閥
產品概述
J61Y高溫高壓針型閥,J63Y對焊針型閥, 焊接式針型閥,不銹鋼高溫高壓針型閥,高溫高壓焊接針型閥,高溫高壓針型截止閥,TJ63Y高溫高壓針型閥, J61Y-170V高溫高壓針型閥,J63Y-160P高溫高壓針型閥,J63Y-320P高溫高壓針型閥,J61Y-160P高溫高壓針型閥,J61Y-320P高溫高壓針型閥是由對焊式連接高溫高壓針型閥的閥芯就是一個很尖的圓錐體，好像針一樣插入閥座， 針形閥門比其他類型的閥門能夠耐受更大的壓力，密封性能好，所以一般用于較小流量，較高壓力的氣體或者液體介質的密封。針型閥是儀表測量管路系統中重要組成部分，該閥主要有截止閥和球閥，其作用是開啟或切斷管道通路。該閥的閥芯就是一個很尖的圓錐體，好像針一樣插入閥座，比其他類型的閥門能夠耐受更大的壓力，該閥的密封性良好，一般用于較小流量，較高壓力的氣體或液體（如蒸汽、油品）介質的密封。適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，對焊針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量,較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。
高溫高壓針型閥結構圖
|
|
|
|
|
|
|
高溫高壓針型閥 |
高溫高壓針型閥結構圖 |
|
|
|
產品特性
1. 制造標準: GB/T12224-2005 JB/T3595-2002 JB/T7747-95
2. 連接形式: 對焊連接
3. 結構特性: 錐面密封,上螺紋閥桿
4. 閥門檢驗與試驗: GB/T 9092-99
5. 工作壓力:≤10000PSI
6. 適用工作溫度:-29℃～+538℃
7. 適用工作介質:水,油,氣等腐蝕性與非腐蝕性介質.
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
主要性能規范
|
型號 |
公稱壓力（MPa）Nominal pressure |
試驗壓力（MPa）Test pressure |
工作壓力（MPa）Working pressure |
工作溫度（℃）Working temperature |
適用介質 |
||
|
殼體 |
密封（液） |
密封（氣） |
|||||
|
J63Y-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P＜540℃ |
液化石油氣水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc. |
|
J63Y-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J63Y-160P |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C＜425℃ |
|
|
J63Y-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
主要零件材料
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
閥蓋墊片 Bonnet Gasket |
紫銅(Red copper) PTFE |
|
3 |
閥蓋Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
5 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) |
|
6 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
鎖緊螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
8 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
9 |
手輪 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
帶帽螺母Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
高溫高壓針型閥結構形式
1、本閥采用上螺紋閥桿結構，避免了介質與閥桿螺紋的直接接觸。
2、采用硬質鈷鉻鎢合金鋼球閥瓣，大大提高了閥瓣在高溫工況的材質硬度，且介質沖刷時閥瓣做三維旋轉,顯著提高了閥瓣抗苛刻工況沖蝕的性能,解決了密封面內漏問題。
3、此閥主要應用電站一次門蒸氣和熱循環水等處。
高溫高壓針型閥應用規范
1、設計制造：GB/T 12224-1989；JB/T 3595-2002
2、連接形式：對焊式連接
3、結構特征：錐面浮動閥瓣;球面密封;上閥桿螺紋
4、閥門檢驗和試驗：JB/T9092-1999
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
高溫高壓針型閥主要零件材料
|
零件名稱 |
閥桿、閥蓋、螺栓 |
閥桿、閥瓣密封圈 |
填料 |
墊片 |
手柄 |
|
J61Y-170V |
鉻鎳不銹鋼 |
不銹鋼 |
PTFE、柔性石墨 |
橡膠石棉板 |
優質碳鋼 |
主要性能參數
|
型號 |
公稱壓力 |
試驗壓力PN(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
||
|
殼體 |
密封 |
密封 |
|||||
|
J61Y-170V |
24.0 |
7.0 |
17.6 |
0.6 |
17.0 |
V≤570℃ |
電站、石油氣、水、油品等 |
|
FJ61Y-160p |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
P≤350℃ |
|
|
T61Y-320 |
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤350℃ |
|
|
24.0 |
16.0 |
17.6 |
0.6 |
16.0 |
C≤350℃ |
||
注：以上的產品介紹，參數，圖片，數據僅用于參考
