氣動襯膠蝶閥

產品概述

D671J氣動對夾襯膠蝶閥,氣動襯膠蝶閥,帶三聯件氣動襯膠蝶閥,雙作用氣動襯膠蝶閥,單作用氣動襯膠蝶閥,不銹鋼氣動襯膠蝶閥,氣動不銹鋼襯膠蝶閥,包膠氣動蝶閥,全襯膠氣動蝶閥,防霉氣動襯膠蝶閥,防腐氣動襯膠蝶閥,耐酸堿氣動蝶閥,防腐氣動蝶閥,氣動襯膠對夾蝶閥是采用氣動活塞式執行器與中線密封蝶閥組成，閥體采用整體包膠形式、閥瓣包膠即介質過流部分均無跟閥體直接接觸，以適應不同介質的流體、半流體、氣體或粉末狀管路輸送，不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）不易磨損、減磨性能，（比普通蝶閥使用壽命較長）而且具有防霉特點，有操作力矩小，（比普通有銷蝶閥低百分之四十）維修方便，外形美觀等優點。主要用于制藥、污水、食品、化工、石油、電力、輕紡、冶金、造紙、水處理設備配套等耐堿、鹽性能，耐弱酸侵蝕場合。

氣動襯膠蝶閥結構圖

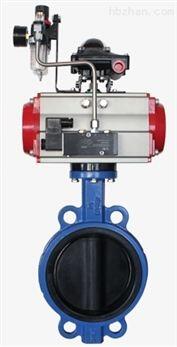

氣動襯膠蝶閥	氣動襯膠蝶閥結構圖

氣動襯膠蝶閥產品特點：

（1）尼龍涂層與環氧樹脂涂層相結合，符合環保要求。
（2）閥板的設計，流量系數大，流阻小。在額定壓力下，實現零泄漏。
（3）采用半軸無銷連接，結構簡單緊湊，維修拆卸較方便（可現場拆裝），蝶板有自動對齊功能，實現了蝶板與閥座過盈配合。
（4）閥桿密封圈起雙向密封作用，制止介質外流和外來物質侵入，做到整閥零外漏。
（5）氣動襯膠蝶閥具有良好的切斷和調節性能，能達到氣泡級密封，啟閉力矩小，使用壽命較長等特點。

氣動襯膠蝶閥主要技術參數：

稱通經DN(mm)	50～1600
公稱壓力PN(MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	NBR橡膠：-40℃～90℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	氣動
配置執行機構	GT、AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

氣動襯膠蝶閥執行器技術參數

執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動執行器說明：

有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

氣動襯膠蝶閥主要零件材料：

零件名稱	材料
閥體	球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

氣動襯膠蝶閥主要性能規范：

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品等

氣動襯膠蝶閥安裝連接尺寸:

公稱通經(DN)	主要尺寸					法蘭尺寸
	L	L1	H	H1	A	1.0MPa			1.6MPa
	L	L1	H	H1	A	D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	315	180	165	125	4-18	165	125	4-18
65	112	46	70	330	180	185	145	4-18	185	145	4-18
80	114	46	83	390	245	200	160	4-18	200	160	8-18
100	127	52	105	431	240	220	180	8-18	220	180	8-18
125	140	56	115	455	240	250	210	8-18	250	210	8-18
150	140	56	137	626	350	285	240	8-22	285	240	8-22
200	152	60	164	720	350	340	295	8-22	340	295	12-22
250	165	68	206	800	550	395	350	12-22	405	355	12-26
300	178	78	230	860	600	445	400	12-22	460	410	12-26
350	190	78	248	883	600	505	460	16-22	520	470	12-26
400	216	102	289	972	600	565	515	16-26	580	525	16-26
450	222	114	320	1043	750	615	565	20-26	640	585	16-30
500	229	127	342	1098	750	670	620	20-26	715	650	20-30
600	267	154	413	1236	750	780	725	20-30	840	770	20-33
700	430	165	478	1431	750	895	840	24-30	910	840	24-36
800	470	190	525	1488	750	1015	950	24-33	1025	950	24-39
900	510	203	585	1615	1250	1115	1050	28-33	1125	1050	28-39
1000	550	216	640	1765	1500	1230	1160	28-36	1255	1170	28-42
1200	630	254	755	1976	1500	1455	1380	32-39	1485	1390	32-48

注：以上的產品介紹，參數，圖片，數據僅用于參考
