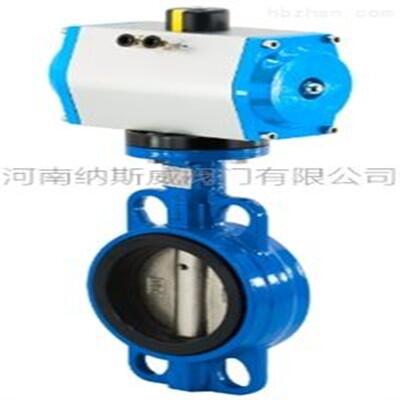

氣動軟密封對夾碟閥
產品概述
D671X氣動軟密封碟閥,氣動軟密封對夾碟閥,煤氣氣動軟密封碟閥,天然氣氣動軟密封碟閥,氣動對夾碟閥,軟密封氣動蝶閥,調節型氣動碟閥,氣動三元乙丙碟閥,氣動NBR碟閥,氣動不銹鋼軟密封碟閥,球墨板氣動軟密封碟閥,304板氣動軟密封碟閥,氣動四氟碟閥,GT氣動軟密封碟閥,AT氣動軟密封碟閥,AW氣動軟密封碟閥,氣動包膠碟閥,氣動膠套碟閥,防腐氣動軟密封碟閥,氣動對夾軟密封碟閥是由GT或AT、AW氣動執行器與橡膠密封球墨鑄鐵閥體、不銹鋼閥體組合而成，是管線優先選用的常規蝶閥，通常分為氣動對夾軟密封蝶閥和氣動硬密封對夾蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。既可作切斷介質用，又可作調節介質的流量用。閥體可選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況。 適用于溫度≤120℃或≤150℃。公稱壓力≤1.6MPa用于給排水、污水、食品、供暖、燃氣、船舶、水電、建筑、中央空調、冶金、能源系統以及輕紡等行業，適用于雙向密封和閥體易銹蝕場合，作自動控制系統里調節流量和截流介質。
氣動軟密封碟閥結構圖
|
|
|
|
|
|
|
氣動軟密封對夾碟閥 |
氣動軟密封對夾碟閥結構圖 |
|
|
|
氣動軟密封對夾式碟閥產品特點
（1）小巧輕便，容易拆裝及維修，并可在任意位置安裝。
（2）結構簡單、緊湊，操作扭矩小，90°回轉啟閉。
（3）流量特性趨直線，調節性能好。
（4）蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
（5）蝶板外圓采用球面造型，帶壓啟閉多次保持零泄漏。
（1）密封件可更換，且密封好達到雙向密封。
（7）蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
氣動軟密封碟閥主要設計標準
|
設計標準 |
GB/T12238-1989 |
|
法蘭連接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
|
結構長度 |
GB/T12221-1989 |
|
壓力試驗 |
GB/T13927-2000；JB/T9092-1999 |
氣動軟密封碟閥主要技術參數
|
公稱通徑DN(mm) |
50～1200 |
|
公稱壓力 |
PN0.6、1.0、1.6、2.5MPa |
|
連接形式 |
對夾式 |
|
閥板形式 |
垂直板式 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
泄露量 |
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
|
基本誤差 |
帶定位器：小于全行程的±2%% |
|
回差 |
帶定位器：小于全行程的±2% |
|
配置執行機構 |
GT、AT、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關型(開關兩位控制)、調節型(4～20mA控制) |
氣動軟密封碟閥執行器技術參數
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。
氣動軟密封碟閥主要零件材料
|
零件名稱 |
材料名稱 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
|
密封圈 |
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
聚四氟乙烯、柔性石墨 |
氣動軟密封碟閥主要性能規范
|
公稱通徑DN(mm) |
DN50～1200 |
||||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
低壓氣密試驗 |
0.5～0.7 |
||||
|
適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
||||
氣動對夾碟閥安裝連接尺寸
|
公稱通經(DN) |
主要尺寸 |
法蘭尺寸 |
||||||||||
|
D673H/F |
D671F/X |
A |
H1 |
1.0MPa |
1.6MPa |
2.5MPa |
||||||
|
L1 |
H |
L2 |
H |
K |
n-Фd |
K |
n-Фd |
K |
n-Фd |
|||
|
50 |
43 |
112 |
43 |
63 |
180 |
315 |
125 |
4-18 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
115 |
46 |
70 |
180 |
330 |
145 |
4-18 |
145 |
4-18 |
145 |
8-18 |
|
80 |
46 |
120 |
46 |
83 |
245 |
390 |
160 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
138 |
52 |
105 |
240 |
431 |
180 |
8-18 |
180 |
8-18 |
190 |
8-22 |
|
125 |
56 |
164 |
56 |
115 |
240 |
455 |
210 |
8-18 |
210 |
8-18 |
220 |
8-26 |
|
150 |
56 |
175 |
56 |
137 |
350 |
626 |
240 |
8-22 |
240 |
8-22 |
250 |
8-26 |
|
200 |
60 |
200 |
60 |
164 |
350 |
720 |
295 |
8-22 |
295 |
12-22 |
310 |
12-26 |
|
250 |
68 |
243 |
68 |
206 |
550 |
800 |
350 |
12-22 |
355 |
12-26 |
370 |
12-30 |
|
300 |
78 |
250 |
78 |
230 |
600 |
860 |
400 |
12-22 |
410 |
12-26 |
430 |
16-30 |
|
350 |
78 |
280 |
78 |
248 |
600 |
883 |
460 |
16-22 |
470 |
12-26 |
490 |
16-33 |
|
400 |
102 |
305 |
102 |
289 |
600 |
972 |
515 |
16-26 |
525 |
16-26 |
550 |
16-36 |
|
450 |
114 |
350 |
114 |
320 |
750 |
1043 |
565 |
20-26 |
585 |
16-30 |
600 |
20-36 |
|
500 |
127 |
380 |
127 |
343 |
750 |
1098 |
620 |
20-26 |
650 |
20-30 |
660 |
20-36 |
|
600 |
154 |
445 |
154 |
413 |
750 |
1236 |
725 |
20-30 |
770 |
20-33 |
770 |
20-39 |
|
700 |
165 |
480 |
165 |
478 |
750 |
1431 |
840 |
24-30 |
840 |
24-36 |
875 |
24-42 |
|
800 |
190 |
530 |
190 |
525 |
750 |
1488 |
950 |
24-33 |
950 |
24-39 |
990 |
24-48 |
|
900 |
203 |
580 |
203 |
585 |
1250 |
1615 |
1050 |
28-33 |
1050 |
28-39 |
1090 |
28-48 |
|
1000 |
216 |
650 |
216 |
640 |
1500 |
1765 |
1160 |
28-36 |
1170 |
28-42 |
1210 |
28-56 |
|
1200 |
254 |
760 |
254 |
755 |
1500 |
1976 |
1380 |
32-39 |
1390 |
32-48 |
1420 |
32-56 |
注：以上的產品介紹，參數，圖片，數據僅用于參考
