商品詳情

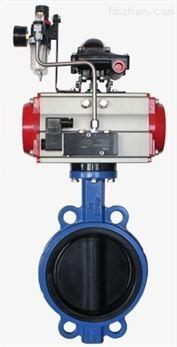

氣動襯膠蝶閥

產品概述

D671J氣動對夾襯膠蝶閥,氣動襯膠蝶閥,帶三聯件氣動襯膠蝶閥,雙作用氣動襯膠蝶閥,單作用氣動襯膠蝶閥,不銹鋼氣動襯膠蝶閥,氣動不銹鋼襯膠蝶閥,包膠氣動蝶閥,全襯膠氣動蝶閥,防霉氣動襯膠蝶閥,防腐氣動襯膠蝶閥,耐酸堿氣動蝶閥,防腐氣動蝶閥,氣動襯膠對夾蝶閥是采用氣動活塞式執行器與中線密封蝶閥組成，閥體采用整體包膠形式、閥瓣包膠即介質過流部分均無跟閥體直接接觸，以適應不同介質的流體、半流體、氣體或粉末狀管路輸送，不僅具有優良的防腐、（耐堿、鹽性能，耐弱酸侵蝕）不易磨損、減磨性能，（比普通蝶閥使用壽命較長）而且具有防霉特點，有操作力矩小，（比普通有銷蝶閥低百分之四十）維修方便，外形美觀等優點。主要用于制藥、污水、食品、化工、石油、電力、輕紡、冶金、造紙、水處理設備配套等耐堿、鹽性能，耐弱酸侵蝕場合。

氣動襯膠蝶閥結構圖



氣動襯膠蝶閥	氣動襯膠蝶閥結構圖

氣動襯膠蝶閥產品特點：

（1）尼龍涂層與環氧樹脂涂層相結合，符合環保要求。
（2）閥板的設計，流量系數大，流阻小。在額定壓力下，實現零泄漏。
（3）采用半軸無銷連接，結構簡單緊湊，維修拆卸較方便（可現場拆裝），蝶板有自動對齊功能，實現了蝶板與閥座過盈配合。
（4）閥桿密封圈起雙向密封作用，制止介質外流和外來物質侵入，做到整閥零外漏。
（5）氣動襯膠蝶閥具有良好的切斷和調節性能，能達到氣泡級密封，啟閉力矩小，使用壽命較長等特點。

氣動襯膠蝶閥主要技術參數：

稱通經DN(mm)	50～1600
公稱壓力PN(MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	NBR橡膠：-40℃～90℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	氣動
配置執行機構	GT、AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

氣動襯膠蝶閥執行器技術參數

執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動執行器說明：

有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度。

氣動襯膠蝶閥主要零件材料：

零件名稱	材料
閥體	球墨鑄鋼+NBR、鑄鋼+NBR、不銹鋼+NBR
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

氣動襯膠蝶閥主要性能規范：

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品等

氣動襯膠蝶閥安裝連接尺寸:

公稱通經(DN)	主要尺寸					法蘭尺寸
	L	L1	H	H1	A	1.0MPa			1.6MPa
	L	L1	H	H1	A	D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	315	180	165	125	4-18	165	125	4-18
65	112	46	70	330	180	185	145	4-18	185	145	4-18
80	114	46	83	390	245	200	160	4-18	200	160	8-18
100	127	52	105	431	240	220	180	8-18	220	180	8-18
125	140	56	115	455	240	250	210	8-18	250	210	8-18
150	140	56	137	626	350	285	240	8-22	285	240	8-22
200	152	60	164	720	350	340	295	8-22	340	295	12-22
250	165	68	206	800	550	395	350	12-22	405	355	12-26
300	178	78	230	860	600	445	400	12-22	460	410	12-26
350	190	78	248	883	600	505	460	16-22	520	470	12-26
400	216	102	289	972	600	565	515	16-26	580	525	16-26
450	222	114	320	1043	750	615	565	20-26	640	585	16-30
500	229	127	342	1098	750	670	620	20-26	715	650	20-30
600	267	154	413	1236	750	780	725	20-30	840	770	20-33
700	430	165	478	1431	750	895	840	24-30	910	840	24-36
800	470	190	525	1488	750	1015	950	24-33	1025	950	24-39
900	510	203	585	1615	1250	1115	1050	28-33	1125	1050	28-39
1000	550	216	640	1765	1500	1230	1160	28-36	1255	1170	28-42
1200	630	254	755	1976	1500	1455	1380	32-39	1485	1390	32-48

注：以上的產品介紹，參數，圖片，數據僅用于參考

【D671J氣動對夾襯膠蝶閥,氣動襯膠蝶閥,帶三聯件氣動襯膠蝶閥,雙作用氣動襯膠蝶閥,單作用氣動襯膠蝶閥,不銹鋼氣動襯膠蝶閥,氣動不銹鋼襯膠蝶閥,包膠氣動蝶閥,全襯膠氣動蝶閥,防霉氣動襯膠蝶閥,防腐氣動襯膠蝶閥,耐酸堿氣動蝶閥,防腐氣動蝶閥,氣動襯膠對夾蝶閥】該產品由【河南納斯威閥門有限公司】生產并銷往：北京天津上海重慶河北湖北湖南河南山西山東江西內蒙遼寧吉林青海安徽廣西廣東海南陜西甘肅寧夏新疆浙江西藏貴州黑龍江鄭州市等。公司尊崇“踏實、拼搏、責任”的企業精神，并以“誠信贏天下”、開創經營理念，創造良好的辦公環境，以全新的管理模式，完善的技術，周到的服務，卓越的品質為生存根本，我們始終堅持用戶至上用心服務于客戶，堅持用自己的服務去打動客戶。歡迎新老用戶蒞臨參觀指導工作，如果您對產品感興趣或者有任何的疑問，您可以直接給我們留言或直接與我們聯絡，我們將在收到您的信息后馬上與您聯絡。期待與您攜手共創輝煌！您的滿意是我們永遠的追求！
