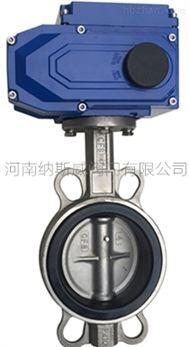

D971X電動不銹鋼軟密封對夾蝶閥
產品概述
D971X電動不銹鋼碟閥,電動不銹鋼軟密封對夾蝶閥,不銹鋼電動軟密封碟閥,電動不銹鋼對夾碟閥,電動不銹鋼軟密封碟閥,電動不銹鋼橡膠蝶閥,電動不銹鋼四氟對夾蝶閥,304不銹鋼電動碟閥,全不銹鋼電動對夾碟閥,精小型電動不銹鋼碟閥,QT型電動不銹鋼碟閥,電動對夾碟閥由精小型電動執行器與不銹鋼閥體橡膠密封組成適用于需要流量調節或開關的場合。由于蝶閥在管路中的壓力損失比較大，大約是閘閥的三倍，因此在選擇蝶閥時，應充分考慮管路系統受壓力損失的影響，還應考慮關閉時蝶板承受管道介質壓力的堅固性。中線蝶閥通常在節流、調節控制與泥漿介質中，要求結構長度短，啟閉速度快（1/4轉）。低壓截止（壓差�。�，推薦選用蝶閥。在雙位調節、縮口地通道、低噪聲、有氣穴和氣化現象，向大氣少量滲漏，具有磨蝕性介質時，可以選用蝶閥。在特殊工況條件下節流調節，或要求密封嚴格，或磨損嚴重、低溫（深冷）等工況條件下使用蝶閥時，需使用特殊設計金屬密封帶調節裝置地三偏心或雙偏心地專用蝶閥。廣泛用于石油、化工、電力、冶金、食品、輕紡、造紙等行業，可安裝在溫度≤120℃，介質為煤氣、空氣、水、淡水、海水、污水、蒸氣、食品、藥品、各種油類、酸類、堿類、鹽類、油品等工業管網上作調節流量和切斷介質用。
電動不銹鋼碟閥結構圖
|
|
|
|
|
|
|
電動不銹鋼碟閥 |
電動不銹鋼碟閥結構圖 |
|
|
|
|
|
|
電動不銹鋼碟閥主體零部件材料：
|
零件名稱 |
材料 |
|
閥 體 |
WCB、QT450-10、HT200、HT250 |
|
蝶 板 |
WCB、QT450-10、HT200、HT250 |
|
閥 軸 |
2Cr13 |
|
密 封 圈 |
NBR耐油橡膠 |
|
填料 |
柔性石墨 |
電動不銹鋼碟閥執行標準：
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
電動不銹鋼碟閥 性能規范：
|
公稱通徑 |
40～1200 |
40～800 |
mm |
|
|
公稱壓力 |
1.0 |
1.6 |
Mpa |
|
|
試驗壓力 |
密封 |
1.1 |
1.76 |
|
|
殼體 |
1.5 |
2.4 |
|
|
|
適用溫度 |
﹣15～﹢150 |
℃ |
||
|
適用介質 |
淡水、海水、污水、空氣、蒸氣、食品、藥品、各種油類、酸類、堿類、鹽類等 |
|||
電動不銹鋼碟閥產品參數：
|
公稱通徑 |
DN40-DN200 |
|
|
動作時間 |
3秒、4秒、7秒可選（0-90°）3S4S7S（0-90°） |
|
|
公稱壓力 |
PN1.6MPa |
|
|
閥體結構 |
中線軟密封結構 Central line Soft seal structure of axis |
|
|
工作電源 |
AC220V，AC380V DC24V |
|
|
控制信號 |
開關帶反饋 |
|
|
工作壓力 |
PN1.6MPa |
|
|
介質溫度 |
≤120℃（更高耐溫級別備選） |
|
|
環境溫度 |
≤60℃ |
|
|
流量系數 |
額定 |
|
|
適用介質 |
水，油品，氣體 |
|
|
閥體材質 |
SUS304 SUS316 WCB |
|
|
連接方式 |
對夾式/法蘭式（備選） |
|
|
密封形式 |
軟密封/硬密封（備選） |
|
|
試驗壓力 |
殼體實驗 |
1.76MPa |
|
密封試驗 |
2.4MPa |
|
|
閥體材質 |
WCB、QT450-10、HT200、HT250、不銹鋼304，316 |
|
|
閥板材質 |
WCB、QT450-10、HT200、HT250、不銹鋼304，316 |
|
|
轉軸材質 |
2Cr13 |
|
|
密封圈材質 |
NBR耐油橡膠、EPDM、PTFE、PPL、司泰萊合金堆焊等 |
|
|
填料材質 |
柔性石墨 |
|
|
防護等級 |
IP67 |
|
|
制造標準 |
GB/T 122387-89，GB/T 122381989 、API609 |
|
|
結構長度標準 |
GB12221-89 |
|
|
檢驗標準 |
GB/T 13927-92，GB/T 139271992 、API598 |
|
中線蝶閥Cv值：
|
規格 |
mm |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
inch |
2" |
2.5" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
|
|
90°開啟時CV |
135 |
220 |
302 |
600 |
1022 |
1579 |
3136 |
5340 |
8250 |
11917 |
16388 |
21705 |
27908 |
|
電動不銹鋼碟閥線路圖：
|
控制電路 |
型號代碼 |
電路圖 |
|
開關動作模式：通過交流開
并輸出一組只是全開，全閉 |
S |
|
|
開關動作模式：輸出無源觸 |
MS |
|
|
開關動作模式：輸出
結構：帶500Ω或1KΩ電位 |
PIU |
|
|
開關動作模式：通過開關電 路控制閥門開啟角度與電位
器阻值對應，并同時實現中
結構：帶電位器和中間位置 |
SP |
|
|
開關動作模式：輸出4～ |
CPT |
|
|
調節動作模式：輸入4～20mA控制信號，
輸出4～20mA閥位反饋信號。 |
PCU |
|
|
通過外部交流電源向電路輸 |
G |
|
|
通過外部三相電源倒相電路 |
H |
|
電動不銹鋼碟閥主要連接尺寸：
|
通徑 |
L |
D |
K |
N-φD |
H2 |
H1 |
W1 |
W2 |
|
40 |
33 |
72 |
--- |
--- |
48 |
210 |
138 |
76 |
|
50 |
42.6 |
92 |
125 |
4-Φ18 |
70 |
314 |
160 |
137 |
|
65 |
45.6 |
106 |
145 |
4-φ18 |
76 |
327 |
160 |
137 |
|
80 |
45.6 |
122 |
160 |
8-φ18 |
89 |
333 |
160 |
137 |
|
100 |
51.6 |
150 |
180 |
4-φ22 |
104 |
385 |
196 |
145 |
|
125 |
55.6 |
177 |
210 |
4-φ22 |
120 |
400 |
196 |
145 |
|
150 |
55.6 |
204 |
240 |
4-φ23 |
139 |
442 |
255 |
182 |
|
200 |
59.6 |
260 |
295 |
4-φ23 |
175 |
480 |
255 |
182 |
|
250 |
67.6 |
314 |
355 |
4-φ28 |
203 |
522 |
255 |
182 |
|
300 |
77.6 |
370 |
410 |
4-φ28 |
242 |
537 |
255 |
182 |
|
350 |
77 |
--- |
470 |
4-φ28 |
277.5 |
555 |
354 |
273 |
|
400 |
86.5 |
--- |
525 |
4-φ30 |
309 |
590 |
354 |
273 |
|
450 |
105.6 |
--- |
585 |
4-φ30 |
337 |
610 |
354 |
273 |
|
500 |
131.8 |
--- |
650 |
4-φ33 |
361 |
670 |
354 |
273 |
|
600 |
152 |
--- |
770 |
4-φ36 |
459 |
1110 |
520 |
470 |
|
700 |
163 |
--- |
840 |
4-φ36 |
527 |
1180 |
520 |
470 |
|
800 |
188 |
--- |
950 |
4-φ39 |
594 |
1220 |
520 |
470 |
注：以上的產品介紹，參數，圖片，數據僅用于參考
