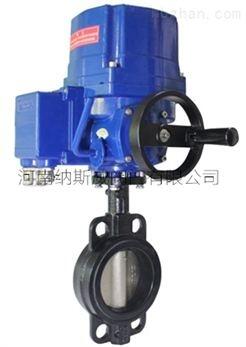

EXD971X電動防爆軟密封碟閥
產品概述
D9B71X電動防爆軟密封碟閥, EXD971X電動防爆軟密封碟閥,FBD971X電動防爆軟密封對夾碟閥,D9E71X電動防爆軟密封對夾碟閥,QT型防爆電動碟閥,調節型防爆電動蝶閥,隔爆型電動軟密封對夾蝶閥,防爆電動對夾碟閥,防爆電動對夾軟密封碟閥,CT4電動防爆對夾蝶閥,防爆電動軟密封對夾蝶閥,電動防爆蝶閥,電動帶手動防爆軟密封對夾碟閥由對夾式橡膠密封蝶閥閥體裝配上QT型防爆電動執行器組合而成，是一種專門應用于易燃易爆氣體、液體或粉塵等介質的防爆閥門，設備均經過防靜電處理，防護等級一般在IP65.67.68, 防爆等級為Exd ⅡBT4 或CT4的防爆標志。根據介質溫度高低的不同，選用不同的密形式，分為金屬密封和軟密封結構，也可根據工況的需要選擇開關型或調節型防爆電動蝶閥（輸入4～20mA電流信號控制來調節流量的大小），在現代工業自動化控制領域中起到不可缺少的作用。廣泛用于石油、化工、天然氣、煤氣、醫藥、水電、核電、電力、供熱、冶金、煙草、制藥、橡膠、環保、洗煤、礦山、造紙、輕工業等空氣、煤氣、可燃氣體等介質的管道上。
電動防爆軟密封碟閥結構圖
|
|
|
|
|
|
|
QT型防爆電動執行器 |
QT型防爆電動執行器結構圖 |
|
|
|
|
電動防爆軟密封碟閥 |
電動防爆軟密封碟閥結構圖 |
|
|
|
防爆電動對夾軟密封蝶閥結構原理：
防爆電動蝶閥的結構原理是把設備可能點燃爆炸性介質的部件全部封閉在一個外殼內，其外殼能夠承受通過外殼任何接合面或結構間隙，滲透到外殼內部的可燃性介質在內部爆炸而不損壞。隔爆外殼使設備內部空間與周圍的環境隔開。當其發生爆炸時，外殼可以承受產生的爆炸壓力而不損壞，同時外殼結構間隙可冷卻火焰、降低火焰傳播速度或終止加速鏈，使火焰或危險的火焰生成物不能穿越隔爆間隙點燃外部爆炸性環境，從而達到隔爆目的。
防爆電動對夾軟密封蝶閥技術參數：
作用形式： 普通開關型、調節型（4～20mA）
環境溫度： -30℃～+70℃
電源電壓： AC220V、AC380V（其他定制DC24等）50/60Hz
防護等級： IP67、IP68可選 功能選項 （可選）
防 爆 型： 防爆等級：dⅡBT3/T4
信號反饋： 有源信號、S無源信號
帶加熱器： 可在潮濕環境中干燥執行器內元件（可選）
手動功能： 電動執行器帶有手動開閥、關閥功能
調 節 型： 輸入4～20mA信號,實現閥門調節功能
防爆電動對夾軟密封蝶閥零部件材料：
|
1 |
底座 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
2 |
下軸套 |
銅合金、304、316 |
|
3 |
閥體 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
4 |
密封圈 |
NBR丁晴橡膠、PTFE、PPL、304、316 |
|
5 |
壓板、蝶板 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
|
6 |
固定銷 |
25、35、45 |
|
7 |
上閥軸 |
2Cr13、304、316、316L |
|
8 |
下閥軸 |
2Cr13、304、316、316L |
|
9 |
上軸套 |
銅合金、304、316 |
|
10 |
填料 |
聚四氟乙烯/柔性石墨 |
|
11 |
填料壓蓋組件 |
HT200、WCB、CF3、CF3M、CF8、CF8M |
防爆電動對夾軟密封蝶閥技術參數：
|
公稱通徑DN(mm) |
50～1200 |
|
公稱壓力 |
PN0.6、1.6、2.5MPa |
|
連接形式 |
對夾式、法蘭式 |
|
閥板形式 |
垂直板式 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
泄露量 |
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
|
基本誤差 |
±2.5% |
|
回差 |
±2.5% |
|
死區 |
1% (可調) |
|
可調范圍 |
50:1 |
|
配置執行機構 |
選配PSQ、HQ、361RS等系列角行程電動執行機構 |
|
控制方式 |
開關到位燈(開關兩位控制) |
防爆電動對夾軟密封蝶閥執行器參數：
|
防爆電動執行器技術參數 |
閥體參數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN50～400mm |
|
輸出力矩 |
50N·M～3000N·M |
公稱壓力 |
PN1.0、1.6MPa |
|
任選功能 |
防爆開關型、防爆調節型 |
閥軸材質 |
碳鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
球墨鑄鐵、碳鋼、不銹鋼 |
|
電 機 |
鼠籠式感應電機 |
閥板材質 |
球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
|
環境溫度 |
-20℃～70℃ |
閥座密封 |
EPDM、NBR、耐磨橡膠、PTFE |
|
手動操作 |
機械離合機構 |
結構形式 |
中線型、無銷型 |
|
自鎖裝置 |
蝸輪、蝸桿機構提供自鎖 |
溫度 |
EPDM≤105℃、NBR≤68℃、PTFE≤150℃ |
|
防護等級 |
Exd Ⅱ BT4/IP67 |
適用介質 |
水、空氣、天然氣 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(調節型) |
特點 |
用途廣、整體造價低、流量大、流阻小 |
電動執行器技術參數和性能
|
執行器類別 |
精小型執行器參數 |
HQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
|
殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
||
防爆電動對夾軟密封蝶閥性能規范：
|
公稱通徑 |
DN（mm） |
50～1600 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤150℃ |
|||
|
適用介質 |
具有腐蝕性介質 |
|||
防爆電動對夾軟密封蝶閥連接尺寸：
|
公稱通經(DN) |
主要尺寸 |
法蘭尺寸 |
|||||||||
|
L1L2 |
H |
H1 |
1.0MPa |
1.6MPa |
2.5MPa |
||||||
|
毫米 |
毫米 |
硬密封 |
軟密封 |
D1 |
n-Фd |
D1 |
n-Фd |
D1 |
n-Фd |
||
|
50 |
2 |
43 |
112 |
63 |
530 |
125 |
4-18 |
125 |
4-18 |
125 |
4-18 |
|
65 |
2-1/2 |
46 |
115 |
70 |
530 |
145 |
4-18 |
145 |
4-18 |
145 |
8-18 |
|
80 |
3 |
46 |
120 |
83 |
565 |
160 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
4 |
52 |
138 |
105 |
600 |
180 |
8-18 |
180 |
8-18 |
190 |
8-22 |
|
125 |
5 |
56 |
164 |
115 |
640 |
210 |
8-18 |
210 |
8-18 |
220 |
8-26 |
|
150 |
6 |
56 |
175 |
137 |
705 |
240 |
8-22 |
240 |
8-22 |
250 |
8-26 |
|
200 |
8 |
60 |
200 |
164 |
775 |
295 |
8-22 |
295 |
12-22 |
310 |
12-26 |
|
250 |
10 |
68 |
243 |
206 |
945 |
350 |
12-22 |
355 |
12-26 |
370 |
12-30 |
|
300 |
12 |
78 |
250 |
230 |
1070 |
400 |
12-22 |
410 |
12-26 |
430 |
16-30 |
|
350 |
14 |
78 |
280 |
248 |
1140 |
460 |
16-22 |
470 |
12-26 |
490 |
16-33 |
|
400 |
16 |
102 |
305 |
289 |
1210 |
515 |
16-26 |
525 |
16-26 |
550 |
16-36 |
|
450 |
18 |
114 |
350 |
320 |
1335 |
565 |
20-26 |
585 |
16-30 |
600 |
20-36 |
|
500 |
20 |
127 |
380 |
343 |
1415 |
620 |
20-26 |
650 |
20-30 |
660 |
20-36 |
|
600 |
24 |
154 |
445 |
413 |
1605 |
725 |
20-30 |
770 |
20-33 |
770 |
20-39 |
|
700 |
28 |
165 |
480 |
478 |
1844 |
840 |
24-30 |
840 |
24-36 |
875 |
24-42 |
|
800 |
32 |
190 |
530 |
525 |
2040 |
950 |
24-33 |
950 |
24-39 |
990 |
24-48 |
|
900 |
36 |
203 |
580 |
585 |
2255 |
1050 |
28-33 |
1050 |
28-39 |
1090 |
28-48 |
|
1000 |
40 |
216 |
650 |
640 |
2380 |
1160 |
28-36 |
1170 |
28-42 |
1210 |
28-56 |
注：以上的產品介紹，參數，圖片，數據僅用于參考
