鄭州納斯威Q641F-16P氣動不銹鋼球閥價格

產品價格：￥445（人民幣）

規格：Q641F-16P

發貨地：鄭州

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

河南納斯威閥門有限公司

免費會員

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：河南納斯威閥門有限公司

商鋪名稱：河南納斯威閥門有限公司

聯系人：王（先生）

聯系手機：

固定電話：

企業郵箱：hnnswvalve@126.com

聯系地址：鄭州市二七區馮莊路東寒山東路北B幢15-1508

郵編：450000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

Q641F氣動球閥

產品概述

Q641F-16P氣動不銹鋼球閥,不銹鋼氣動法蘭球閥,法蘭式氣動球閥,法蘭式不銹鋼氣動球閥,氣動球閥,不銹鋼氣動球閥,氣動不銹鋼四氟球閥,氣動軟密封球閥,201不銹鋼氣動球閥,301不銹鋼氣動球閥,304不銹鋼氣動球閥,316不銹鋼氣動球閥,316L不銹鋼氣動球閥,AT型單作用不銹鋼氣動球閥,AT型雙作用不銹鋼氣動球閥,調節型氣動不銹鋼球閥,氣動帶手動不銹鋼球閥,氣動不銹鋼法蘭球閥,GT型不銹鋼氣動球閥,GT氣動不銹鋼球閥,AT型氣動不銹鋼球閥,防爆氣動球閥,CF8不銹鋼氣動球閥采用304不銹鋼法蘭球閥配上GT/AT/AW單作用或雙作用氣動執行器配套而成。以壓縮空氣作為驅動力,以氣缸作為氣動執行器,配合閥門做啟閉工作,氣動球閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源就可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。亦配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。密封性能優良，流量系數大，流阻系數小，結構簡單，使用時間長，便于維修。具有連線簡單、結構緊湊、動作穩定等優點。PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為加強聚四氟乙烯PTFE）或-29～300℃（密封圈為對位聚苯PPL）的管路上，用于截斷或接通管路中的介質，適用于水、蒸汽、油品、空氣、硝酸、氨鹽水、純凈水、中和水、醋酸等腐蝕介質。廣泛用于石油、化工、天然氣、煤氣、醫藥、食品、水電、核電、電力、給排水、供熱、冶金、中央空調、煙草、灌溉、制藥、橡膠、環保、洗煤、礦山、消防、建筑、水處理、造紙、排污、樓宇自控、電子工業、景觀噴灌、機械配套、輕紡、輕工業、空壓機、制冷等系統控制。

氣動不銹鋼球閥產品結構圖：

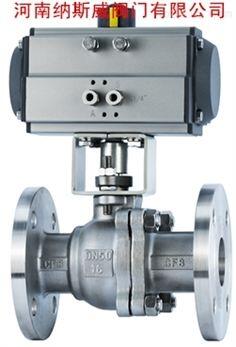

AT氣動不銹鋼球閥	AT氣動不銹鋼球閥結構圖	AT氣動執行器帶三聯件

氣動不銹鋼球閥主要技術參數及性能：

公稱通徑(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	軟密封：不泄漏
閥體形式	兩段式閥體(浮動球體)											兩段式閥體(固定球體)
閥芯形式	“O”型球形閥芯
密封填料	聚四氟乙烯(PTFE)、金屬石墨纏繞墊片
連接形式	法蘭、焊接、螺紋
流量特性	近似快開特性
可調范圍	DN15-65							DN80-300
	250:1							350:1
適用溫度	密封面
	PTFE≤180℃、PPL≤280℃
配置執行機構	GT、SR、ST、AT、AW系列單雙作用氣動執行器
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

氣動不銹鋼球閥執行器技術參數：

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動不銹鋼球閥主要零件材料：

零件名稱	材料
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	不銹鋼
填料	V型PTFE四氟填料、柔性石墨

氣動不銹鋼球閥主要性能規范：

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	1.5	2.4	3.75	6.0	9.60
	密封試驗	1.1	1.76	2.75	4.4	7.04
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)

氣動不銹鋼球閥安裝連接尺寸：

公稱通徑DN(mm)	主要尺寸				法蘭尺寸
	主要尺寸				PN1.6MPa				PN2.5MPa
	L	H	H1	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	/	140	95	65	46	4-14	95	65	46	4-14
20	140	191	/	140	105	75	45	4-14	105	75	56	4-14
25	150	193	/	140	115	85	65	4-14	115	85	65	4-14
32	165	212	/	164	140	100	76	4-18	140	100	76	4-18
40	180	217	/	164	150	110	84	4-18	150	110	84	4-18
50	200	260	102	190	165	125	99	4-18	165	125	99	4-18
65	220	293	114	210	185	145	118	4-18	185	145	118	8-18
80	250	323	127	247	200	160	132	8-18	200	160	132	8-18
100	280	382	152	276	220	180	156	8-18	235	190	156	8-22
125	320	468	184	348	250	210	184	8-18	270	220	184	8-26
150	360	510	219	378	285	240	211	8-22	300	250	211	8-26
200	400	655	273	524	340	295	266	12-22	360	310	274	12-26
250	630	/	360	/	405	355	319	12-26	425	370	330	12-30
300	750	/	395	/	460	410	370	12-26	485	430	389	16-30

氣動執行器及閥門連接尺寸：

公稱通徑	氣動執行器配型	連接尺寸壓力：1.6mpa 單位：mm
		連接尺寸壓力：1.6mpa 單位：mm
		L	T	H	R	Q	S	D
DN15	AT52	147	130	106	16	98	4*φ14	65
DN20	AT52	147	140	111	20	98	4*φ14	75
DN25	AT63	170	150	122	25	116	4*φ14	85
DN32	AT75	184	165	129	32	128	4*φ18	100
DN40	AT83	211	180	138	40	136	4*φ18	110
DN50	AT83	211	200	154	50	136	4*φ18	125
DN65	AT92	265	220	164	65	146	4*φ18	145
DN80	AT105	275	250	193	80	153	8*φ18	160
DN100	AT125	305	280	203	100	175	8*φ18	180
DN125	AT140	390	320	233	125	192	8*φ18	210
DN150	AT160	458	360	251	150	217	8*φ22	240
DN200	AT190	525	400	322	200	260	12*φ22	295

注：以上的產品介紹，參數，圖片，數據僅用于參考
