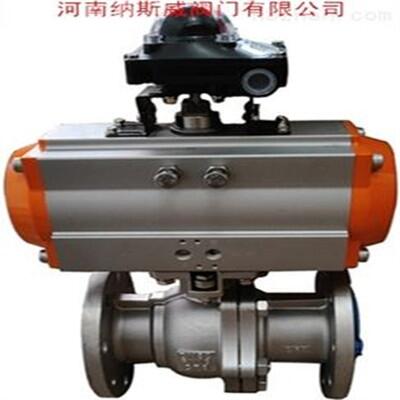

Q641F法蘭氣動球閥
產品概述
AT-Q641F氣動法蘭球閥,美標氣動球閥,固定球氣動球閥,氣動固定球球閥,固定式氣動球閥,Q641PPL氣動法蘭球閥,Q641F氣動不銹鋼法蘭球閥,AT型氣動不銹鋼法蘭球閥,不銹鋼氣動法蘭高溫球閥,法蘭式高溫氣動球閥,法蘭氣動球閥,氣動高溫法蘭球閥,不銹鋼法蘭高溫氣動球閥,氣動不銹鋼四氟密封法蘭球閥,氣動PPL法蘭球閥,201不銹鋼法蘭氣動球閥,301不銹鋼法蘭氣動球閥,304不銹鋼法蘭氣動球閥,316不銹鋼法蘭氣動球閥,316L不銹鋼法蘭氣動球閥,AT型單作用不銹鋼法蘭氣動球閥,AT型雙作用不銹鋼氣動法蘭球閥,調節型氣動不銹鋼法蘭球閥,氣動帶手動不銹鋼法蘭球閥,氣動防爆法蘭球閥,GT型不銹鋼氣動法蘭球閥,GT法蘭氣動球閥,AT型法蘭氣動球閥,防爆氣動法蘭球閥,CF8不銹鋼法蘭氣動球閥是一種（球體）繞垂直于通道軸旋轉90o的閥門，其由氣動執行器和O型閥結構組成。調節型屬旋轉類型高性能調節或開關閥類，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出。氣動球閥開關型，可作簡單的開關動作�？蓪崿F對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。也可以做切斷閥使用，全開到全關只需3-5秒左右時間。
氣動法蘭球閥結構圖：
|
|
|
|
|
|
|
氣動法蘭球閥 |
AT型氣動執行器工作原理圖 |
氣動法蘭球閥產品特點：
1．氣動球閥流體阻力小，是所有閥類中流體阻力最小的一種。以壓縮空氣作動力，調節型接受（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。開關型接受簡單的觸點型號實行開關動作。氣動球閥以角行程輸出的扭矩轉動球體0~90o，達到啟閉動作或調節動作。
2．Q641F氣動球閥球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。特別適用于要求零泄漏率的場合。
3．球閥有效的降低了球與密封圈之間的磨擦系數，減少了操作力矩。當介質壓力較小時，密封圈與球體接觸面較小，故有較大的密封比壓，確保可靠密封，當介質壓力較大時，密封圈與球體接觸面積也相應增大，故閥座密封圈能承受較大的介質推力而不會損壞，確保可靠密封。
氣動法蘭球閥主要零件材料及適用溫度介質：
|
Q641氣動球閥通徑mm |
DN15-DN300 |
|||
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
|
|
主要零件
|
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
球體 |
2Cr13、（304） |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|
|
閥座密封 |
增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封 |
|||
|
填料 |
聚四氟乙烯 、柔性石墨 |
|||
|
適用工況
|
適用介質 |
蒸汽、水、油品 |
硝酸堿類腐蝕性介質 |
醋酸類腐蝕性介質 |
|
適用溫度 |
聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425℃ |
|||
氣動法蘭球閥型號含義：
|
閥門種類 |
動作方式 |
連接方式 |
閥芯結構 |
密封材料 |
|
Q：球閥 |
6：氣動 |
1：螺紋連接 4：法蘭式連接 7：對夾式連接 |
1：軟密封浮動式球芯 4：L型三通 5：T型三通 7：硬密封固定式球芯 |
F：聚四氟乙烯 H：硬質合金 |
氣動法蘭球閥各型號所表示的壓力材質：
|
產品名稱 |
型號 |
材質 |
壓力MPa |
|
氣動球閥 |
Q641F-16C |
鑄鋼WCB |
1.6 |
|
氣動球閥 |
Q641F-25C |
2.5 |
|
|
氣動球閥 |
Q641F-40C |
4.0 |
|
|
氣動球閥 |
Q641F-16P |
304不銹鋼 |
1.6 |
|
氣動球閥 |
Q641F-25P |
2.5 |
|
|
氣動球閥 |
Q641F-40P |
4.0 |
|
|
氣動球閥 |
Q641F-16R |
316不銹鋼 |
1.6 |
|
氣動球閥 |
Q641F-25R |
2.5 |
|
|
氣動球閥 |
Q641F-40R |
4.0 |
氣動法蘭球閥應用規范：
|
制造標準 |
法蘭標準 |
結構標準 |
檢驗試驗標準 |
|
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
|
API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
|
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |
氣動法蘭球閥外形尺寸：
|
產品名稱 |
產品型號 |
通徑 |
尺 寸(mm) |
|||||||||||
|
1.6MPa |
2.5MPa |
4.0MPa |
6.4MPa |
|||||||||||
|
L |
D |
D1 |
L |
D |
D1 |
L |
D |
D1 |
L |
D |
D1 |
|||
|
氣動球閥 |
Q641F |
15 |
130 |
95 |
65 |
130 |
95 |
65 |
130 |
130 |
65 |
140 |
105 |
75 |
|
氣動球閥 |
Q641F |
20 |
140 |
105 |
75 |
140 |
105 |
75 |
140 |
150 |
75 |
152 |
125 |
90 |
|
氣動球閥 |
Q641F |
25 |
150 |
115 |
85 |
150 |
115 |
85 |
150 |
160 |
85 |
180 |
135 |
100 |
|
氣動球閥 |
Q641F |
32 |
165 |
135 |
100 |
165 |
135 |
100 |
180 |
180 |
100 |
200 |
150 |
110 |
|
氣動球閥 |
Q641F |
40 |
180 |
145 |
110 |
180 |
145 |
110 |
200 |
200 |
110 |
220 |
165 |
125 |
|
氣動球閥 |
Q641F |
50 |
200 |
160 |
125 |
200 |
160 |
125 |
220 |
230 |
125 |
250 |
175 |
135 |
|
氣動球閥 |
Q641F |
65 |
220 |
180 |
145 |
220 |
180 |
145 |
250 |
290 |
145 |
280 |
200 |
160 |
|
氣動球閥 |
Q641F |
80 |
250 |
195 |
160 |
250 |
195 |
160 |
280 |
310 |
160 |
320 |
210 |
170 |
|
氣動球閥 |
Q641F |
100 |
280 |
215 |
180 |
280 |
230 |
190 |
320 |
350 |
190 |
360 |
250 |
200 |
|
氣動球閥 |
Q641F |
125 |
320 |
245 |
210 |
320 |
270 |
220 |
360 |
270 |
220 |
381 |
295 |
240 |
|
氣動球閥 |
Q641F |
150 |
360 |
280 |
240 |
360 |
300 |
250 |
400 |
300 |
250 |
403 |
340 |
280 |
|
氣動球閥 |
Q641F |
200 |
400 |
335 |
295 |
400 |
360 |
310 |
502 |
375 |
320 |
|
|
|
注：以上的產品介紹，參數，圖片，數據僅用于參考
