Q614F內螺紋L型氣動三通球閥
產品概述
Q614F內螺紋氣動三通球閥,L型氣動三通球閥, 不銹鋼L型氣動三通球閥,氣動不銹鋼絲扣三通球閥,AT型氣動內螺紋碳鋼三通球閥,絲口不銹鋼氣動三通球閥,GT型氣動內螺紋三通球閥,AT型雙作用內螺紋三通氣動球閥,AT型單作用內螺紋三通氣動球閥 201不銹鋼內螺紋氣動三通球閥,316不銹鋼內螺紋氣動三通球閥,316L不銹鋼內螺紋氣動三通球閥,304不銹鋼內螺紋氣動三通球閥,不銹鋼內螺紋氣動三通球閥,不銹鋼內螺紋三通氣動球閥,三通L型氣動球閥,內螺紋氣動三通L型球閥采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。AT雙作用或AT單作用氣動執行器與三通閥體配套組合而成達到實現介質流向切換自動化。氣動三通內螺紋球閥流通能力大，可控制氣體、液體、蒸汽，適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。閥體分為“L型內螺紋氣動三通球閥”與“T型螺紋氣動三通球閥”，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合德國泄露測試要求，在系統泄壓后不需要拆下整個閥體就能進行檢查和維修。任一通口均可用作入口而無泄漏，并可根據工況需要制成L型或T型通道，本氣動內螺紋球閥安裝方便。適用于食品、飲料、化工、制藥、石油、給排水、供熱、冶金、中央空調、煙草、灌溉、制藥、橡膠、環保、洗煤、礦山、消防、建筑、水處理、造紙、排污、樓宇自控、電子工業、景觀噴灌、機械配套、輕工業、空壓機管路、水處理、高層建筑、給排水等管路。
內螺紋氣動三通球閥結構圖：
|
|
||
|
|
|
|
|

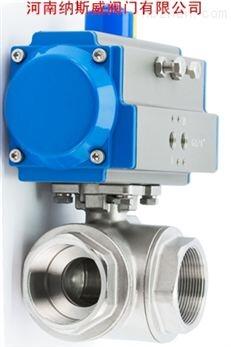

AT內螺紋氣動三通球閥 |
內螺紋氣動三通球閥結構圖 |
AT氣動執行器 |
|
|
||
內螺紋氣動三通球閥產品特點：
（1）氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大，可控制氣體、液體、蒸汽，適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
（2）兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
（3）四閥座密封三通球閥具有造型美觀、結構緊湊合理，它可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
（4）T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
內螺紋氣動三通球閥主要技術參數及性能：
|
公稱通徑DN(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
||||||
|
閥體形式 |
三段式分體式閥體 |
||||||
|
連接形式 |
螺紋式、焊接式 |
||||||
|
閥芯形式 |
"O"型球形閥芯 |
||||||
|
動作范圍 |
0～90° |
||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) |
||||||
|
基本誤差 |
帶定位器：小于全行程的±2% |
||||||
|
死區 |
帶定位器：小于全行程的±2% |
||||||
|
可調范圍 |
250：1 |
||||||
|
配置執行機構 |
GT、AT、ST、SR系列單雙作用氣動執行器 |
||||||
|
控制方式 |
開關兩位控制、4～20mA模擬量信號控制 |
||||||
內螺紋氣動三通球閥執行器技術參數：
|
執行器型號 |
GT、AT、ST、SR系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
內螺紋氣動三通球閥主要零件材料：
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈 |
|||
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
內螺紋氣動三通球閥安裝連接尺寸：
|
公稱通徑 |
氣動執行器配型 |
尺寸標注代號 壓力：1.6mpa 單位：mm |
|||||||||
|
L |
T |
H |
F |
K |
Q |
R |
S |
G |
|||
|
DN8 |
AT52Q |
146 |
71 |
37 |
16 |
35 |
98 |
8 |
71.5 |
G1/4" |
|
|
DN10 |
AT52Q |
146 |
71 |
37 |
16 |
35 |
98 |
10 |
71.5 |
G3/8" |
|
|
DN15 |
AT52Q |
146 |
71 |
37 |
16 |
35 |
98 |
12 |
71.5 |
G1/2" |
|
|
DN20 |
AT52Q |
146 |
80 |
41 |
20 |
40 |
98 |
14.5 |
71.5 |
G3/4" |
|
|
DN25 |
AT63Q |
170 |
87 |
50 |
24 |
43 |
116 |
17 |
83.5 |
G1" |
|
|
DN32 |
AT75Q |
170 |
114 |
58 |
31 |
57 |
116 |
24 |
96 |
G11/4" |
|
|
DN40 |
AT83Q |
211 |
130 |
72 |
38 |
65 |
136 |
31 |
104 |
G11/2" |
|
|
DN50 |
AT83Q |
211 |
144 |
80 |
45 |
72 |
136 |
36 |
104 |
G2" |
|
|
DN65 |
AT92Q |
265 |
186 |
98 |
58 |
93 |
146 |
47 |
109 |
G21/2" |
|
|
DN80 |
AT105Q |
275 |
206 |
109 |
69 |
103 |
153 |
60 |
125 |
G3" |
|
注：以上的產品介紹，參數，圖片，數據僅用于參考
