IP68防水電動軟密封對夾蝶閥
產品概述
IP68防水電動對夾蝶閥,不銹鋼防水電動對夾蝶閥,D971X戶外防水電動對夾蝶閥, IP68防水電動軟密封對夾蝶閥,潛水電動對夾蝶閥,防水電動軟密封對夾蝶閥,水下防水電動對夾蝶閥,噴泉水下專用潛水型電動對夾蝶閥,淹水型防水電動軟密封對夾蝶閥,浸泡型潛水電動軟密封對夾蝶閥,水下噴泉潛水電動對夾蝶閥,軟密封防水電動對夾蝶閥,防水電動軟密封對夾蝶閥,防水電動軟密封對夾蝶閥,防水電動硬密封對夾蝶閥,D971X潛水型電動對夾蝶閥,潛水型電動軟密封對夾蝶閥,潛水型電動對夾蝶閥,潛水型電動對夾蝶閥, ,斷電復位防水電動對夾蝶閥,TOP水下專用電動對夾蝶閥,水里防水電動對夾蝶閥,浸泡型防水電動對夾蝶閥,防水淹電動對夾蝶閥,不銹鋼防水電動對夾蝶閥,防水電動不銹鋼對夾蝶閥,防水型電動不銹鋼對夾蝶閥,調節型防水電動對夾蝶閥,戶外防水防潮電動軟密封對夾蝶閥,防水防潮電動對夾蝶閥,電動防水軟密封對夾蝶閥是IP68防水型電動執行器與軟密封對夾蝶閥或橡膠密封不銹鋼對夾蝶閥或四氟密封對夾蝶閥組合而成，蝶閥采用對夾中心板式結構，主要由閥體，閥板，閥軸，閥座及防水電動裝置組成，結構簡單緊湊，小巧輕便，運輸，安裝，拆卸方便；90°的啟閉，開關迅速，操作扭矩小，省力輕巧；密封性能好，使用壽命長，可達到零泄露；其流量特性近似于直線，調節性能好。D971X防水電動對夾蝶閥為橡膠密封，關閉時蝶板和閥座密封性能良好，雙向密封性能優良，扭矩值小，閥門在工作壓力下保持100%零泄漏，且蝶板與閥座密封之間的磨擦小。閥門由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。用途：軟密封中線對夾式蝶閥，結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長。是針對客戶需要在水下長時間工作或戶外潮濕環境惡劣及水庫或雨季排水防水淹環境專門研發的新型產品，可在10米的水下連續工作，它不但能抵抗戶外較大的溫度差異，而且防潮濕和防水淹能力很強，防護等級達到IP68，更有效的防止水在進入接線口后對執行器內部零件造成損害。采用對夾中心板式結構，執行器帶電，具有斷電復位功能，包括復位開、復位關、無復位三種，出廠設置可選。執行器用于控制0°-300°旋轉的閥門及其他同類產品，配套使用于對夾蝶閥、法蘭蝶閥、不銹鋼蝶閥、軟密封蝶閥、橡膠密封蝶閥、四氟密封蝶閥、全襯膠蝶閥、全襯氟蝶閥、硬密封蝶閥、通風蝶閥、污水蝶閥、防腐蝶閥等，它以AC24V、110V、220V、380V、415V交流電源和DC12V、24V、220V直流電源為驅動電源，另外執行器能自帶電源（具備復位功能，具有復位開、復位關、無復位三種），以4-20mA電流信號或0-10vDC電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制�？梢詮V泛應用于石油、化工、電力、冶金、制藥、造紙、能源、水處理、船舶、食品、自來水、建筑、煙草、中央空調、樓宇、環保、灌溉、噴泉、鋼廠、水廠、溫泉、浴場、漁場等水下或水淹等防水防潮工作領域做切斷或開啟。
D971X防水電動對夾蝶閥：
|
|
|
|
|
|
|

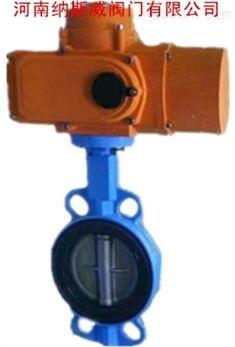

防水型電動對夾蝶閥 |
精小型潛水電動對夾蝶閥結構圖 |
D971X防水電動對夾蝶閥性能特點：
|
產品名稱 |
產品特點 |
|
防水型電動軟密封對夾蝶閥 |
過力矩保護、除濕加熱器 |
|
潛水型電動軟密封對夾蝶閥 |
具有復位開、復位關、無復位三種可選 |
|
防水防潮電動對夾軟密封蝶閥 |
360°任意角度安裝 |
|
IP68防水電動對夾軟密封蝶閥 |
防潮濕和防水淹 |
|
戶外防水電動對夾軟密封蝶閥 |
多種控制信號，開關控制 |
|
浸泡防水電動調節型對夾蝶閥 |
比例（調節型）控制：0-10VDC或4-20mA |
|
調節防水電動軟密封對夾蝶閥 |
反饋輸出可選4-20mA、輔助開關及反饋電位器（0-1K） |
|
電動防水型軟密封對夾蝶閥 |
防護等級達到IP68 |
D971X防水電動對夾蝶閥執行器性能參數表：
|
型號 電源 性能 參數 |
QYFS-110 |
QYFS-116 |
|||||
|
AC-DC24V |
AC110V |
AC220V |
AC380V |
AC-DC24V |
AC220V |
AC380V |
|
|
電機功率 |
25W |
25W |
25W |
15W |
40W |
40W |
30W |
|
額定電流 |
2.12A |
0.57A |
0.30A |
0.10A |
0.63A |
0.35A |
0.19A |
|
標準時間/力矩 |
30S/100N.M |
30S/160N.M |
|||||
|
可選時間/力矩 |
15S/50N.M |
15S/50N.M 60S/100N.M |
15S/80N.M |
15S/80N.M 60S/160N.M |
|||
|
回轉角度范圍 |
0-90°可調 |
||||||
|
電流容量 |
2Ah |
||||||
|
可選控制電路 |
A型、B型、C型、D型、E型、F型、H型 |
||||||
|
整機重量 |
5.0KG |
5.2KG |
|||||
|
絕緣電阻 |
100MΩ |
||||||
|
耐壓等級 |
AC-DC24V:500VAC 1分鐘 AC110V AC220V:1500VAC 1分鐘 AC380V:1800VAC 1分鐘 |
||||||
|
防護等級 |
IP67/IP68 |
||||||
|
安裝方法 |
360°任意角度安裝 |
||||||
|
環境溫度 |
負20℃-正60℃ |
||||||
|
選裝功能 |
過力矩保護、除濕加熱器 |
||||||
D971X防水電動對夾蝶閥密封材料：
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
CR |
NBR |
EPDM |
SI |
VITON |
NR |
PA |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
XD或JD |
XE或JE |
X1 |
N |
|
耐溫度 |
82℃ |
93℃ |
150℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐溫度 |
-40℃ |
-40℃ |
-40℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
D971X防水電動對夾蝶閥壓力試驗：
|
公稱壓力（MPa） |
0.25 |
0.6 |
1 |
|
|
公稱通經（mm） |
1000～2400 |
800～2400 |
500～1600 |
|
|
試驗壓力 |
強度試驗 |
0.375 |
0.9 |
1.5 |
|
密封試驗 |
0.275 |
0.66 |
1.1 |
|
|
適用介質 |
水、海水 |
|||
|
適用溫度（℃） |
≤80℃ |
|||
|
安裝方式 |
立式、臥式 |
|||
D971X防水電動對夾蝶閥主要零部件：
|
零件名稱 |
材料 |
|
閥體 |
球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
|
蝶板 |
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
|
密封圈 |
各種橡膠、聚四氟 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、柔性石墨O |
D971X防水電動對夾蝶閥主要連接尺寸：
|
品型號 |
通徑 DN |
L |
H |
1.0MPa |
1.6MPa |
電動執行器選配 AC220V/AC380V |
|||||
|
D |
D1 |
n-d |
D |
D1 |
n-d |
||||||
|
D971X-50 |
50 |
42 |
197 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
QY-05 |
QY HQ-05 |
|
D971X-65 |
65 |
44 |
217 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
QY -05 |
QY HQ-05 |
|
D971X-80 |
80 |
44 |
232 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
QY -05 |
QY HQ-05 |
|
D971X-100 |
100 |
50 |
266 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
QY -08 |
QY HQ-08 |
|
D971X-125 |
125 |
56 |
293 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
QY -10 |
QY HQ-10 |
|
D971X-150 |
150 |
56 |
319 |
285 |
240 |
8-23 |
285 |
240 |
8-23 |
QY -20 |
QY HQ-20 |
|
D971X-200 |
200 |
60 |
389 |
340 |
295 |
8-23 |
340 |
295 |
12-23 |
QY -40 |
QY HQ-50 |
|
D971X-250 |
250 |
68 |
456 |
395 |
350 |
12-23 |
405 |
355 |
12-28 |
QY-60 |
QY HQ-60 |
|
D971X-300 |
300 |
78 |
520 |
445 |
400 |
12-23 |
460 |
410 |
12-28 |
QY-80 |
QY HQ-80 |
|
D971X-350 |
350 |
78 |
587 |
505 |
460 |
16-23 |
520 |
470 |
16-28 |
QY-100 |
QY HQ-120 |
|
D971X-400 |
400 |
102 |
649 |
565 |
515 |
16-28 |
580 |
525 |
16-31 |
QY-200 |
QY HQ-200 |
|
D971X-450 |
450 |
114 |
713 |
615 |
565 |
20-28 |
640 |
585 |
20-31 |
QY-300 |
QY HQ-300 |
|
D971X-500 |
500 |
127 |
786 |
670 |
620 |
20-28 |
715 |
650 |
20-34 |
QY-400 |
QY HQ-400 |
注：產品介紹，參數，圖片，數據僅供參考
