D671X氣動對夾蝶閥
產品概述

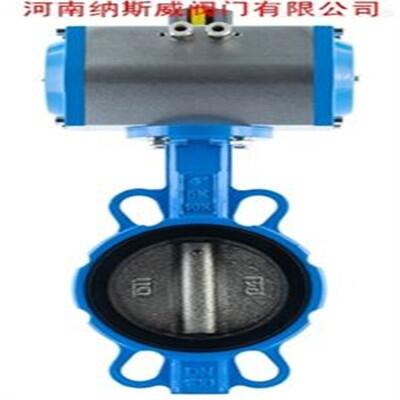

GT型氣動對夾蝶閥,防水型氣動對夾蝶閥,D6S71X氣動帶手動對夾蝶閥,帶手動裝置氣動對夾蝶閥,GT雙作用氣動對夾蝶閥, 防爆型氣動對夾蝶閥,調節型氣動對夾蝶閥,遠程控制氣動蝶閥,304不銹鋼氣動對夾蝶閥,AT型氣動對夾蝶閥,氣動軟密封對夾蝶閥,不銹鋼氣動對夾蝶閥,氣動不銹鋼對夾蝶閥,氣動對夾不銹鋼蝶閥,1.4529氣動對夾蝶閥,2507氣動對夾蝶閥,氣動軟密封蝶閥,軟密封氣動蝶閥,開關型氣動對夾蝶閥,氣動橡膠密封對夾蝶閥,氣動四氟密封對夾蝶閥,氣動襯膠對夾蝶閥,單作用氣動對夾蝶閥,帶氣動三聯件對夾蝶閥,帶三聯件氣動對夾蝶閥,GT型氣動軟密封對夾蝶閥采用GT型雙作用式或單作用式（彈簧復位）齒輪傳動氣動執行器與橡膠密封（三元乙丙、丁晴橡膠、硅橡膠、氟橡膠、天然橡膠、氯丁橡膠）閥體，閥板，閥軸，閥座及執行裝置組成，閥體可選：鑄鐵、球墨鑄鐵、201不銹鋼、304不銹鋼、316不銹鋼、316L不銹鋼等。閥板可選：球墨鑄鐵板、不銹鋼板、雙相鋼板、2507板、1.4529板、2205板等。結構簡單緊湊，小巧輕便，運輸，安裝，拆卸方便；90°的啟閉，開關迅速，操作扭矩小，省力輕巧；密封性能好，使用壽命長，可達到零泄露；其流量特性近似于直線，調節性能好。閥門為橡膠密封，關閉時蝶板和閥座密封性能良好，雙向密封性能優良，扭矩值小，閥門在工作壓力下保持100%零泄漏，且蝶板與閥座密封之間的磨擦小。由閥軸驅動閥板，閥板做90°轉動。蝶板啟閉靈活，無卡澀、跳動現象，扭矩小。密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。蝶板采用框架結構，強度高，過流面積大，流阻小。整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。廣泛用于水廠、建筑、市政、印染、灌溉、電廠、鋼廠、造紙、化工、輕紡、食品、污水、水處理等領域。
GT氣動對夾蝶閥結構圖：
|
|
|
|
|
|
|
氣動對夾蝶閥 |
氣動對夾蝶閥結構圖 |
GT氣動對夾蝶閥氣動執行機構技術參數：
|
GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動 |
|
1、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器 |
|
2、調節型附件：電氣定位器、氣動定位器、電氣轉換器 |
|
3、氣源處理附件：空氣過濾調壓閥、氣源處理三聯件 |
|
4．采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度(0-90°任意角度)，具有較好的調節控制流量等參數 |
|
5、采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速二位切斷控制。氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小，采用全密封防水設計防護等級高 |
|
6、氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損 |
GTD氣動執行機構技術參數：
|
GTD氣動執行機構技術參數 |
閥 體 參 數 |
||
|
類 型 |
雙作用活塞式、彈簧復位式 |
公稱通徑 |
DN40～500mm |
|
氣源壓力 |
雙作用：2-8bar/單作用：4-8bar |
公稱壓力 |
PN1.0、1.6MPa |
|
輸出力矩 |
雙作用：4N·M～10560N·M |
閥軸材質 |
碳鋼、304/316/316L不銹鋼 |
|
單作用：7N·M～2668N·M |
閥體材質 |
球墨鑄鐵、 碳鋼、不銹鋼 |
|
|
工作溫度 |
常溫型：-20℃～80℃（NBR橡膠O型圈） |
閥板材質 |
球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
|
高溫型：-20℃～160℃（氟橡膠O型圈） |
閥座密封 |
EPDM、NBR、耐磨橡膠 |
|
|
動作范圍 |
0～90°±5° |
結構形式 |
中線型 、無銷型 |
|
接口螺紋 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
溫度 |
EPDM≤80℃；NBR≤68℃ |
|
GTD110～GTD350/ATD100～200 G1/4″ |
適用介質 |
水、空氣、天然氣 |
|
|
閥位信號 |
定位器：4～20mA/回信器：全開全關信號 |
特點 |
耐老化、耐腐蝕 |
GT氣動對夾蝶閥主要零部件材料：
|
零件名稱 |
材料 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼及特殊材料 |
|
蝶板 |
球墨鑄鐵、鑄鋼、不銹鋼及合金鋼 |
|
閥軸 |
2Cr13、不銹鋼 |
|
密封圈 |
耐油橡膠 |
|
填料 |
O型圈、柔性石墨 |
GT氣動對夾蝶閥主要外形及連接尺寸：
|
公稱通徑 |
主要連接尺寸 壓力：1.6mpa 單位：mm |
1.0mpa |
氣動執行器配型 |
||||||||||
|
L |
H |
Q |
K |
T |
W |
B |
S |
D |
S |
D |
|||
|
DN40 |
130 |
133 |
94 |
80 |
43 |
71 |
40.3 |
4*φ18 |
110 |
4*φ18 |
110 |
GT52 |
|
|
DN50 |
130 |
161 |
94 |
84 |
43 |
85 |
52.9 |
4*φ18 |
125 |
4*φ18 |
125 |
GT52 |
|
|
DN65 |
140 |
175 |
108 |
93 |
46 |
89 |
64.5 |
4*φ18 |
145 |
4*φ18 |
145 |
GT63 |
|
|
DN80 |
166 |
181 |
117 |
99 |
46 |
91 |
78.8 |
8*φ18 |
160 |
8*φ18 |
160 |
GT75 |
|
|
DN100 |
186 |
200 |
128 |
118 |
52 |
109 |
104 |
8*φ18 |
180 |
8*φ18 |
180 |
GT83 |
|
|
DN125 |
210 |
213 |
137 |
131 |
56 |
128 |
123.3 |
8*φ18 |
210 |
8*φ18 |
210 |
GT92 |
|
|
DN150 |
254 |
226 |
160 |
143 |
56 |
147 |
155.6 |
8*φ22 |
240 |
8*φ22 |
240 |
GT110 |
|
|
DN200 |
296 |
260 |
180 |
179 |
60 |
155 |
202.5 |
12*φ22 |
295 |
8*φ22 |
295 |
GT127 |
|
|
DN250 |
335 |
292 |
199 |
207 |
68 |
168 |
250.5 |
12*φ26 |
355 |
12*φ22 |
350 |
GT140 |
|
|
DN300 |
384 |
337 |
228 |
246 |
78 |
182 |
301.6 |
12*φ26 |
410 |
12*φ22 |
400 |
GT160 |
|
|
DN350 |
501 |
368 |
257 |
271 |
78 |
192 |
333.5 |
16*φ26 |
470 |
16*φ22 |
460 |
GT190 |
|
|
DN400 |
533 |
400 |
285 |
313 |
102 |
226 |
390 |
16*φ30 |
525 |
16*φ26 |
515 |
GT210 |
|
