Q641F鑄鋼氣動球閥
產品概述

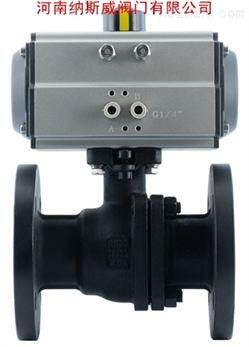

Q641F-16C氣動鑄鋼球閥,鑄鋼氣動法蘭球閥,Q641PPL鑄鋼高溫氣動球閥,氣動碳鋼球閥,防爆氣動碳鋼法蘭球閥,氣動帶手動鑄鋼球閥,鑄鋼氣動球閥,高溫氣動防爆球閥,氣動防爆鑄鋼球閥,氣動法蘭鑄鋼球閥,法蘭鑄鋼氣動球閥,Q6S41F帶手動裝置鑄鋼氣動球閥,AT型氣動鑄鋼球閥,GT型鑄鋼防爆氣動球閥,調節型氣動鑄鋼球閥, Q641F法蘭氣動球閥,碳鋼氣動球閥,鑄鋼防爆氣動球閥,單作用鑄鋼氣動球閥,雙作用鑄鋼氣動球閥,碳鋼氣動球閥采用AT雙作用或單作用氣動執行器及浮動式或固定球式碳鋼球閥并配以定位器、電磁閥、空氣過濾減壓器、保位閥、回訊器、閥位傳送器、可加裝手輪機構等組成實現遠程功能控制以及手動控制，適用于調節、切斷及防爆場合。配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的優點是一旦動力源發生故障，氣動球閥將按控制系統的要求自動處于開啟或關閉的位置。主要應用于化工，石油，輕紡，電力，食品，制藥，制冷，煤氣，天然氣，造紙，水處理，鋼廠，煉油廠等工業領域，主要用于控制氣體，液體和蒸汽介質，也適用于控制污水及油品。
氣動鑄鋼球閥結構圖：
|
|
|
|
|
|
|
氣動碳鋼球閥 |
氣動碳鋼球閥結構圖 |
氣動鑄鋼球閥主要設計標準：
|
設計與制造 |
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|
法蘭尺寸 |
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
|
結構長度 |
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
|
檢驗與試驗 |
JB/T 9092、API 598、GB/T13927 |
氣動鑄鋼球閥執行器技術參數：
|
執行器型號 |
GT、AT單作用/雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動鑄鋼球閥主要零件材料：
|
零件名稱 |
材料名稱 |
|||
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、加強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 |
|||
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
氣動鑄鋼球閥主要性能規范：
|
公稱通徑DN(mm) |
DN15-300 |
|||||
|
公稱壓力 |
PN(MPa) |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
|
試驗壓力 |
強度試驗 |
1.5 |
2.4 |
3.75 |
6.0 |
9.60 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
4.4 |
7.04 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||||
|
適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
|||||
氣動鑄鋼球閥主要零部件：
|
序號 |
零件名稱 |
材質 |
序號 |
零件名稱 |
材質 |
||||
|
C |
P4 |
P6 |
C |
P4 |
P6 |
||||
|
1 |
右閥體 |
WCB |
ZG1Gr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
11 |
襯套 |
PTFE.復合軸承 |
||
|
2 |
螺母 |
35 |
ZG1Gr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
12 |
壓蓋 |
WCB |
ZG1Gr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
3 |
墊片 |
PTFE.石墨金屬復合墊 |
13 |
螺栓 |
35 |
1Gr18Ni9Ti |
1Gr18Ni9Ti |
||
|
4 |
螺栓 |
35 |
1Gr18Ni9Ti |
1Gr18Ni9Ti |
14 |
螺栓 |
35 |
1Gr18Ni9Ti |
1Gr18Ni9Ti |
|
5 |
閥體 |
WCB |
ZG1Gr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
15 |
連接支架 |
1Gr18Ni9Ti |
1Gr18Ni9Ti |
1Gr18Ni9Ti |
|
6 |
閥座 |
PTFE.尼龍.對位聚苯.金屬硬密封 |
16 |
螺栓 |
35 |
1Gr18Ni9Ti |
1Gr18Ni9Ti |
||
|
7 |
球體 |
1Gr18Ni9Ti |
1Gr18Ni9Ti |
1Cr18Ni12Mo2Ti |
17 |
連接套 |
35 |
1Gr18Ni9Ti |
1Gr18Ni9Ti |
|
8 |
閥桿 |
1Gr13 |
1Gr18Ni9Ti |
1Cr18Ni12Mo2Ti |
18 |
氣動裝置 |
擠壓鋁合金 |
||
|
9 |
墊片 |
1Gr18Ni9Ti |
1Gr18Ni9Ti |
1Cr18Ni12Mo2Ti |
19 |
位置指示器 |
塑料 |
塑料 |
塑料 |
|
10 |
填料 |
PTFE.柔性石墨 |
|
||||||
氣動鑄鋼球閥主要外形尺寸：
|
主要外形尺寸-PN16（16bar） |
|||||||||||
|
公稱通徑 |
外形尺寸 |
連接尺寸 |
執行器型號 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
N-D |
||
|
15 |
130 |
141/159 |
71/83 |
204/235 |
95 |
65 |
45 |
14 |
2 |
4-14 |
ATD50/ATE63 |
|
20 |
140 |
141/159 |
71/83 |
209/240 |
105 |
75 |
55 |
16 |
2 |
4-14 |
ATD50/ATE63 |
|
25 |
150 |
159/211 |
83/95 |
214/256 |
115 |
85 |
65 |
16 |
2 |
4-14 |
ATD63/ATE75 |
|
32 |
165 |
159/248 |
83/107 |
257/277 |
135 |
100 |
78 |
18 |
2 |
4-18 |
ATD63/ATE88 |
|
40 |
180 |
211/248 |
95/107 |
274/292 |
145 |
110 |
85 |
18 |
3 |
4-18 |
ATD75/ATE88 |
|
50 |
200 |
248/269 |
107/123 |
290/300 |
160 |
125 |
100 |
20 |
3 |
4-18 |
ATD88/ATE100 |
|
65 |
220 |
248/315 |
107/141 |
310/335 |
180 |
145 |
120 |
20 |
3 |
4-18 |
ATD88/ATE115 |
|
80 |
250 |
269/345 |
123/152 |
346/368 |
195 |
160 |
135 |
20 |
3 |
8-18 |
ATD100/ATE125 |
|
100 |
280 |
345/409 |
152/172 |
378/410 |
215 |
180 |
155 |
22 |
3 |
8-18 |
ATD125/ATE145 |
|
125 |
320 |
409/550 |
172/215 |
425/450 |
245 |
210 |
185 |
22 |
3 |
8-18 |
ATD145/ATE190 |
|
150 |
360 |
550/600 |
215/240 |
468/531 |
280 |
240 |
210 |
24 |
3 |
8-22 |
ATD190/ATE210 |
|
200 |
400 |
600/633 |
240/262 |
583/618 |
335 |
295 |
265 |
24 |
3 |
12-22 |
ATD210/ATE240 |
|
備注：根據不同的閥門扭矩，不同的氣源壓力以及不同的實際工況，選擇相匹配的執行器其相關外形尺寸也隨之變化 |
|||||||||||
|
主要外形尺寸-PN25（25bar） |
|||||||||||
|
公稱通徑 |
外形尺寸 |
連接尺寸 |
執行器型號 |
||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
C |
f |
N-D |
||
|
15 |
130 |
141/159 |
71/83 |
204/235 |
95 |
65 |
46 |
14 |
2 |
4-14 |
ATD50/ATE63 |
|
20 |
140 |
141/159 |
71/83 |
209/240 |
105 |
75 |
56 |
16 |
2 |
4-14 |
ATD50/ATE63 |
|
25 |
150 |
159/211 |
83/95 |
257/265 |
115 |
85 |
65 |
16 |
2 |
4-14 |
ATD63/ATE75 |
|
32 |
165 |
211/248 |
95/107 |
269/287 |
140 |
100 |
76 |
18 |
3 |
4-18 |
ATD75/ATE88 |
|
40 |
180 |
248/269 |
95/107 |
282/292 |
150 |
110 |
84 |
18 |
3 |
4-18 |
ATD75/ATE88 |
|
50 |
200 |
248/345 |
107/123 |
290/325 |
165 |
125 |
99 |
20 |
3 |
4-18 |
ATD88/ATE100 |
|
65 |
220 |
269/345 |
107/152 |
310/357 |
185 |
145 |
118 |
22 |
3 |
8-18 |
ATD88/ATE125 |
|
80 |
250 |
345/409 |
152/172 |
346/368 |
200 |
160 |
132 |
24 |
3 |
8-18 |
ATD125/ATE145 |
|
100 |
280 |
345/438 |
152/187 |
418/443 |
235 |
190 |
156 |
24 |
3 |
8-22 |
ATD125/ATE160 |
|
125 |
320 |
438/550 |
187/215 |
460/503 |
270 |
220 |
184 |
26 |
3 |
8-26 |
ATD160/ATE190 |
|
150 |
360 |
550/600 |
215/240 |
518/563 |
300 |
250 |
211 |
28 |
3 |
8-26 |
ATD190/ATE210 |
|
200 |
400 |
633/730 |
262/330 |
583/618 |
360 |
310 |
274 |
30 |
3 |
12-26 |
ATD240/ATE270 |
|
主要外形尺寸-PN40（40bar） |
||||||||||||
|
公稱通徑 |
外形尺寸 |
連接尺寸 |
執行器型號 |
|||||||||
|
L |
L1 |
L2 |
H |
D |
D1 |
D2 |
D3 |
C |
F |
N-D |
||
|
15 |
130 |
141/159 |
71/83 |
204/235 |
95 |
65 |
46 |
40x4 |
14 |
2 |
4-14 |
ATD50/ATE63 |
|
20 |
140 |
159/211 |
83/95 |
240/252 |
105 |
75 |
56 |
51x4 |
16 |
2 |
4-14 |
ATD63/ATE75 |
|
25 |
150 |
211/248 |
95/107 |
257/265 |
115 |
85 |
65 |
58x4 |
16 |
2 |
4-14 |
ATD75/ATE88 |
|
32 |
180 |
211/248 |
95/107 |
269/287 |
140 |
100 |
76 |
66X4 |
18 |
3 |
4-18 |
ATD75/ATE88 |
|
40 |
200 |
248/269 |
107/123 |
282/292 |
150 |
100 |
84 |
76X4 |
18 |
3 |
4-18 |
ATD88/ATE100 |
|
50 |
220 |
248/315 |
107/141 |
300/325 |
165 |
125 |
99 |
88X4 |
20 |
3 |
4-18 |
ATD88/ATE115 |
|
65 |
250 |
269/345 |
123/152 |
335/357 |
185 |
145 |
118 |
110X4 |
22 |
3 |
8-18 |
ATD100/ATE125 |
|
80 |
280 |
345/409 |
152/172 |
368/400 |
200 |
160 |
132 |
121X4 |
24 |
3 |
8-18 |
ATD125/ATE145 |
|
100 |
320 |
409/438 |
172/187 |
418/506 |
235 |
190 |
156 |
150X4.5 |
24 |
3 |
8-22 |
ATD145/ATE160 |
|
125 |
400 |
550/600 |
215/240 |
445/548 |
270 |
220 |
184 |
176X4.5 |
26 |
3 |
8-26 |
ATD190/ATE210 |
|
150 |
400 |
600/633 |
215/262 |
563/598 |
300 |
250 |
211 |
204X4.5 |
28 |
3 |
8-26 |
ATD210/ATE240 |
|
200 |
502 |
730 |
330 |
636/666 |
375 |
320 |
284 |
260X4.5 |
34 |
3 |
12-30 |
ATD270 |
注：以上的產品介紹，參數，圖片，數據僅用于參考
