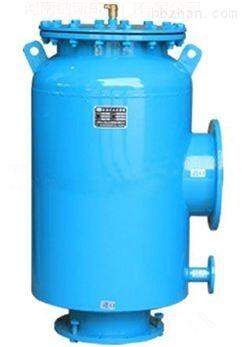

GCQ-L自潔式過濾器
產品概述
GCQ-L自潔式水過濾器,GCQ-L不銹鋼自潔式水過濾器,GCQ直角式自潔式水過濾器,GCQ自潔式排氣過濾器,T型自潔式排氣過濾器,L型自潔式排氣過濾器,I型自潔式排氣過濾器,II型自潔式排氣過濾器,直通式自潔式排氣過濾器,角式自潔式排氣過濾器,GCQ-I自潔式排氣過濾器,GCQ-II自潔式排氣過濾器,GCQ-L自潔式排氣水過濾器,自潔式消氣過濾器,GCQ-L不銹鋼自潔式排氣過濾器,碳鋼自潔式排氣過濾器,不銹鋼自潔式過濾器,自潔式不銹鋼排氣過濾器,自潔式排污過濾器,自潔式不銹鋼過濾器,自潔式水過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器的體積，下腔內安裝有反沖洗吸盤。工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔。大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔，然后從出口送出。L型自潔式水過濾器濾芯采用高強度的楔形濾網，通過壓差控制、定時控制自動清洗濾芯。當過濾器內雜質積聚在濾芯表面引起進出口壓差增大到設定值，一般設定值為0.04MPa，或定時器達到預置時間時，電動控制箱發出信號，驅動反沖洗機構。當反沖洗吸盤開口處與濾芯進口正對時，排污閥打開，此時系統泄壓排水，吸盤與濾芯內側出現一個相對壓力低于濾芯外側水壓的負壓區，迫使部分凈水從濾芯外側流入濾芯內側，吸附在濾芯內壁上的雜質微粒隨水流進吸盤內并從排污閥排出。特殊設計的網使得濾芯內部產生噴射效果，任何雜質都將被從光滑的內壁上沖走。當過濾器進出口壓差恢復正�；蚨〞r器設定時間結束，電機停止運轉，電動排污閥關閉。整個過程中，物料不斷流，反洗耗水量少，實現了連續化，自動化生產。適用于造紙、鋼鐵、化工、發電和環保等需連續用水的場合，用于濾除水體中的固態顆粒和雜質，確保其后續或終端設備能順利運行，是一種高效且易操作的全自動過濾裝置。
GCQ-L自潔式過濾器結構圖
|
|
|
|
|
|
|
|
|
|
|
GCQ自潔式水過濾器主要技術參數
公稱直徑：DN50～DN800mm
設計壓力：1.0MPa(另外有1.6MPa和2.5MPa可供選用)
過濾精度：
(1)沖孔板結構：≥1000μm
(2)復合編織網結構：≥25 μm
(3)Johnson楔形網:≥100μm
差壓設定值調節范圍：0.02～0.16MPa
切換差調節范圍：0.035～0.15MPa
反沖洗時間設定范圍：1～24h
壓力損失：0.02～0.1MPa
工作方式：手動、自動
電機參數：380V 50HZ
電機功率：0.15～2.2KW
GCQ-L自潔式過濾器連接尺寸：
|
公稱通徑DN |
參考流量(m3/h) |
尺寸(mm) |
|||
|
A |
D |
B |
H |
||
|
50 |
5-7 |
340 |
159 |
150 |
25 |
|
65 |
8-11 |
390 |
159 |
160 |
25 |
|
80 |
15-20 |
440 |
219 |
200 |
25 |
|
100 |
25-35 |
490 |
273 |
230 |
25 |
|
125 |
45-60 |
560 |
325 |
260 |
40 |
|
150 |
60-85 |
640 |
377 |
290 |
40 |
|
200 |
90-130 |
730 |
426 |
320 |
40 |
|
250 |
150-250 |
820 |
470 |
350 |
50 |
|
300 |
250-400 |
930 |
500 |
380 |
50 |
|
350 |
450-650 |
1060 |
600 |
440 |
50 |
|
400 |
650-900 |
1200 |
700 |
500 |
65 |
|
450 |
900-1100 |
1310 |
800 |
560 |
65 |
|
500 |
1150-1500 |
1420 |
900 |
620 |
65 |
|
550 |
1300-1700 |
1510 |
1000 |
610 |
80 |
|
600 |
1600-2000 |
1570 |
1000 |
640 |
80 |
|
650 |
2900-2300 |
1660 |
1100 |
700 |
80 |
|
700 |
2200-2700 |
1710 |
1100 |
700 |
80 |
GCQ-T自潔式排氣過濾器主要連接尺寸：
|
規格DN |
參考流量 |
A |
D |
B |
C |
E |
F |
重量Kg |
|
50 |
5-7 |
320 |
159 |
130 |
320 |
15 |
25 |
35 |
|
65 |
8-11 |
380 |
219 |
150 |
370 |
15 |
25 |
45 |
|
80 |
15-20 |
460 |
273 |
175 |
420 |
15 |
25 |
60 |
|
100 |
25-35 |
520 |
325 |
210 |
500 |
15 |
25 |
80 |
|
125 |
45-60 |
580 |
377 |
235 |
600 |
15 |
40 |
110 |
|
150 |
60-85 |
640 |
426 |
260 |
700 |
15 |
40 |
160 |
|
200 |
90-130 |
720 |
470 |
300 |
800 |
15 |
40 |
220 |
|
250 |
150-260 |
780 |
500 |
360 |
950 |
15 |
50 |
280 |
|
300 |
250-400 |
890 |
600 |
400 |
1050 |
15 |
50 |
350 |
|
350 |
450-650 |
1000 |
700 |
460 |
1200 |
15 |
50 |
420 |
|
400 |
650-900 |
1120 |
800 |
515 |
1350 |
15 |
65 |
490 |
|
450 |
900-1100 |
1100 |
900 |
560 |
1450 |
15 |
65 |
560 |
|
500 |
1150-1500 |
1240 |
1000 |
610 |
1600 |
15 |
65 |
640 |
|
550 |
1300-1700 |
1340 |
1000 |
640 |
1700 |
15 |
80 |
720 |
|
600 |
1600-2000 |
1440 |
1100 |
600 |
1840 |
15 |
80 |
810 |
|
650 |
1900-2300 |
1440 |
1100 |
720 |
1960 |
15 |
80 |
900 |
|
700 |
2200-2700 |
1540 |
1200 |
760 |
|
|
|
|
注：以上的產品介紹，參數，圖片，數據僅用于參考
