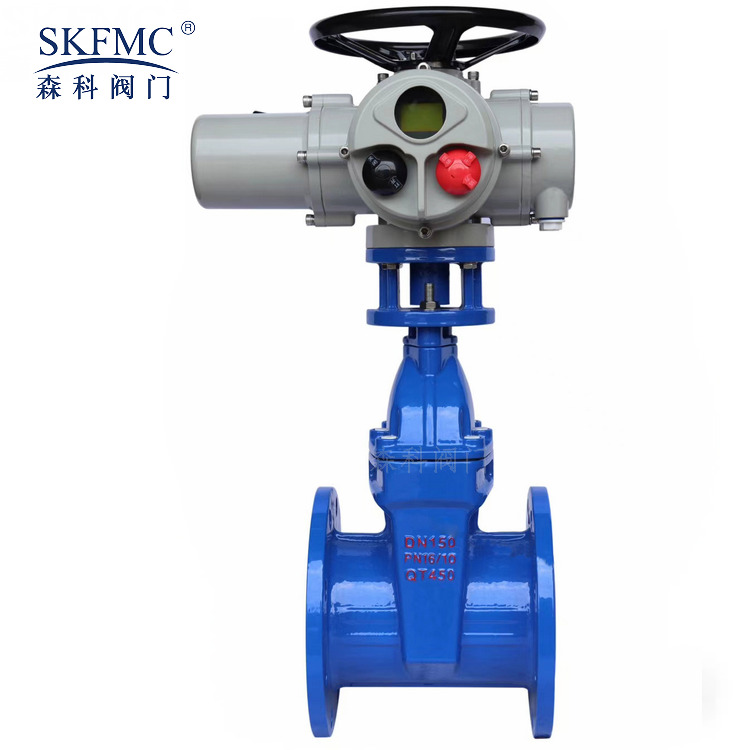

RVEX-16Q電動彈性座封閘閥產品特點
福建森科閥門的彈性座封閘閥，具有靈敏、可靠、安裝方便等特點�？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。RVEX電動彈性座封閘閥,電動暗桿閘閥,電動軟密封閘閥。
RVEX-16Q電動彈性座封閘閥主要技術參數
公稱壓力：1.0～2.5MPa
公稱通經：DN50～DN1200
工作溫度：0～80℃
適用介質：水、油、氣等
法蘭標準：GB/T17241.6 GB9113
試驗標準：GB13927 AP1598
RVEX-16Q電動彈性座封閘閥主要零件材料
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵 |
8 |
止推墊 |
錫青銅 |
|
2 |
閘板 |
球墨鑄鐵外覆EPDM |
9 |
軸套 |
錫青銅 |
|
3 |
螺栓 |
鍍鋅 |
10 |
螺栓 |
鍍鋅 |
|
4 |
密封圈 |
NBR |
11 |
軸蓋 |
球墨鑄鐵 |
|
5 |
閥蓋 |
球墨鑄鐵 |
12 |
防塵罩 |
NBR |
|
6 |
閥桿 |
不銹鋼 |
13 |
手輪 |
鑄鐵 |
|
7 |
“O”形密封圈 |
NBR |
14 |
緊固螺母 |
鍍鋅 |
RVEX-16Q電動彈性座封閘閥主要性能參數
|
壓力等級 |
1.0MPa、1.6MPa、2.5MPa |
|
閥體耐壓 |
1.5MPa、2.4MPa、3.75MPa |
|
密封試驗 |
1.1MPa、1.76MPa、2.75MPa |
|
工作溫度 |
0～80℃ |
|
適用介質 |
水、油、蒸氣等 |
RVEX-16Q電動彈性座封閘閥主要結構尺寸
|
公稱口徑 |
L |
D1 |
D |
Z-Φd |
H |
||
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
||||
|
DN50 |
180 |
125 |
165 |
4-Φ18 |
268 |
||
|
DN65 |
190 |
145 |
185 |
4-Φ18 |
296 |
||
|
DN80 |
240 |
160 |
200 |
8-Φ18 |
340 |
||
|
DN100 |
250 |
180 |
235 |
8-Φ18 |
367 |
||
|
DN125 |
254 |
210 |
250 |
8-Φ18 |
424 |
||
|
DN150 |
280 |
240 |
290 |
8-Φ23 |
515 |
||
|
DN200 |
300 |
295 |
340 |
8-23 |
12-23 |
550 |
|
|
DN250 |
380 |
350 |
355 |
410 |
12-23 |
12-25 |
685 |
|
DN300 |
400 |
400 |
410 |
460 |
12-23 |
12-25 |
760 |
|
DN350 |
430 |
460 |
470 |
520 |
16-23 |
16-25 |
845 |
|
DN400 |
406 |
515 |
525 |
580 |
16-26 |
16-30 |
945 |
|
DN450 |
432 |
565 |
585 |
640 |
20-26 |
20-30 |
1020 |
|
DN500 |
457 |
620 |
650 |
715 |
20-26 |
20-34 |
1140 |
|
DN600 |
508 |
725 |
770 |
840 |
20-30 |
20-36 |
1320 |
