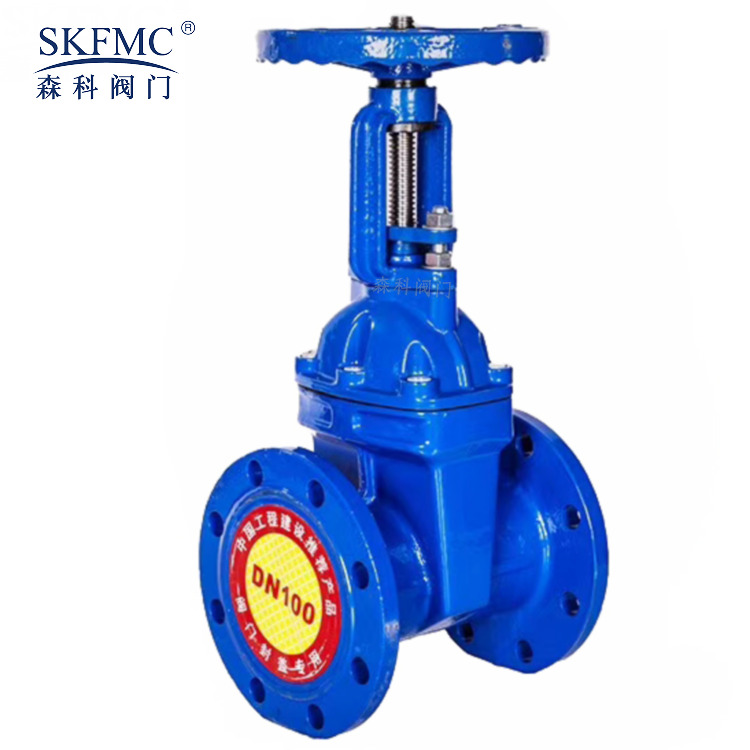

明桿彈性座封閘閥Z41X-16Q
森科閘閥利用彈性閘板產生微量變形的補嘗作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠彈性記憶佳及使用壽命長等顯著優點�？蓮V泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系等流體管線上作為調節和截流裝置使用。我廠生產的軟密封閘閥采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，這樣從根本上杜絕了腐蝕發生的可能性，閥桿密封處舍棄填料而采用“O”形密封圈，使得蜜蜂更加可靠。根據需要，本閘閥可以采用操作桿、手輪、電動及氣動等方式操作。
明桿彈性座封閘閥Z41X-16Q結構特點
1、整體閥蓋暗桿設計，結構緊湊；閥桿螺母與閘板兩體結構，無卡阻現象發生；直通道，無泄留凹腔；閥桿密封采用“O”形密封圈。
2、有優秀的防腐性能,殼體內，外表面噴涂環氧樹脂，需要時內表面襯搪瓷；連接螺栓采用內六角螺栓，頂部膠封。
3、可靠的衛生性環氧樹脂符合衛生標準GB/T17219-1998,閘板整體包覆符合衛生檢驗的橡膠；閥桿、閥桿螺母等零件采用不受水腐蝕的不銹鋼或青銅等到材料。適用飲用水、給排水、污水處理、天然氣與煤氣、工業以及食品等行業。
明桿彈性座封閘閥Z41X-16Q主要性能參數
|
壓力等級 |
1.0MPa、1.6MPa、2.5MPa |
|
閥體耐壓 |
1.5MPa、2.4MPa、3.75MPa |
|
密封試驗 |
1.1MPa、1.76MPa、2.75MPa |
|
工作溫度 |
0～80℃ |
|
適用介質 |
水、油、蒸氣等 |
明桿彈性座封閘閥Z41X-16Q主要零件材料
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵 |
8 |
止推墊 |
錫青銅 |
|
2 |
閘板 |
球墨鑄鐵外覆EPDM |
9 |
軸套 |
錫青銅 |
|
3 |
螺栓 |
鍍鋅 |
10 |
螺栓 |
鍍鋅 |
|
4 |
密封圈 |
NBR |
11 |
軸蓋 |
球墨鑄鐵 |
|
5 |
閥蓋 |
球墨鑄鐵 |
12 |
防塵罩 |
NBR |
|
6 |
閥桿 |
不銹鋼 |
13 |
手輪 |
鑄鐵 |
|
7 |
“O”形密封圈 |
NBR |
14 |
緊固螺母 |
鍍鋅 |
明桿彈性座封閘閥Z41X-16Q主要尺寸及重量
|
型號 |
公稱口徑DNmm |
L |
D1 |
D |
Z-Φd |
H |
|||
|
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
||||||
|
|
DN50 |
180 |
125 |
165 |
4-Φ18 |
268 |
|||
|
DN65 |
190 |
145 |
185 |
4-Φ18 |
296 |
||||
|
DN80 |
240 |
160 |
200 |
8-Φ18 |
340 |
||||
|
DN100 |
250 |
180 |
235 |
8-Φ18 |
367 |
||||
|
DN125 |
254 |
210 |
250 |
8-Φ18 |
424 |
||||
|
DN150 |
280 |
240 |
290 |
8-Φ23 |
515 |
||||
|
DN200 |
300 |
295 |
340 |
8-23 |
12-23 |
550 |
|||
|
DN250 |
380 |
350 |
355 |
410 |
12-23 |
12-25 |
685 |
||
|
DN300 |
400 |
400 |
410 |
460 |
12-23 |
12-25 |
760 |
||
|
DN350 |
430 |
460 |
470 |
520 |
16-23 |
16-25 |
845 |
||
|
400 |
406 |
515 |
525 |
580 |
16-26 |
16-30 |
945 |
||
|
450 |
432 |
565 |
585 |
640 |
20-26 |
20-30 |
1020 |
||
|
500 |
457 |
620 |
650 |
715 |
20-26 |
20-34 |
1140 |
||
|
600 |
508 |
725 |
770 |
840 |
20-30 |
20-36 |
1320 |
||
明桿彈性座封閘閥Z41X-16Q訂貨須知：
一．①產品名稱②型號③規格口徑④公稱壓力⑤閥體材質⑥連接方式⑦傳動方式⑧工作溫度⑨是否帶附件以便我們的為您正確選型.
二．若已經由設計單位選定我公司的型號，請按產品型號直接向我司銷售部訂購。
三．當使用的場所非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，當使用的場合重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數
?
