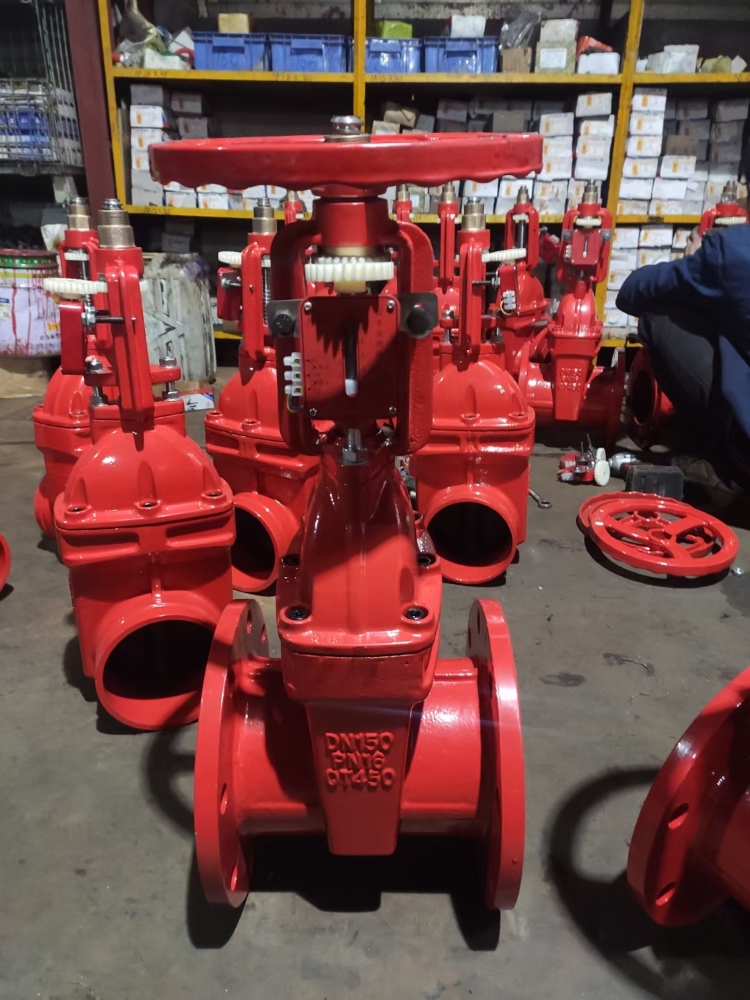

XZ41消防專用明桿彈性座封閘閥除具有彈性座封閘閥的優點之外，并可以較直觀顯示閥門開啟程度，以便能在較遠處判別閥門的開度，及時采取相應措施。啟閉迅速可靠，故常應用于消防系統。
公稱壓力：l0MPa～25MPa
公稱通徑：DN50～DN400mm
工作溫度：0～80℃
適用介質：水、油、氣等
法蘭標準：GB/Tl7241.6GB9113
試驗標準：GBl3927APl598
|
序號 |
零件名稱 |
材質 |
|
1 |
手輪 |
可鍛鑄鐵 |
|
2 |
閥桿螺母 |
銅合金 |
|
3 |
支架 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
4 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
5 |
密封圈 |
橡膠、三元乙丙 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
中口墊 |
橡膠、三元乙丙 |
|
8 |
閘扳 |
球墨鑄鐵+三元乙丙或橡膠 |
|
9 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
? |
|||
|
XZ41X-10Q/XZ41X-16Q |
|||
|
公稱通徑 DN（mm） |
長度 L（mm） |
全開高度 H（mm） |
全關高度 H1（mm） |
|
DN50 |
178 |
322 |
374 |
|
DN65 |
190 |
332 |
389 |
|
DN80 |
203 |
350 |
429 |
|
DN100 |
209 |
420 |
524 |
|
DN125 |
254 |
581 |
721 |
|
DN150 |
267 |
581 |
736 |
|
DN200 |
292 |
736 |
942 |
|
DN250 |
330 |
882 |
1013 |
|
DN300 |
356 |
1009 |
1117 |
|
DN350 |
381 |
1300 |
1655 |
|
DN400 |
406 |
1380 |
1805 |
?
