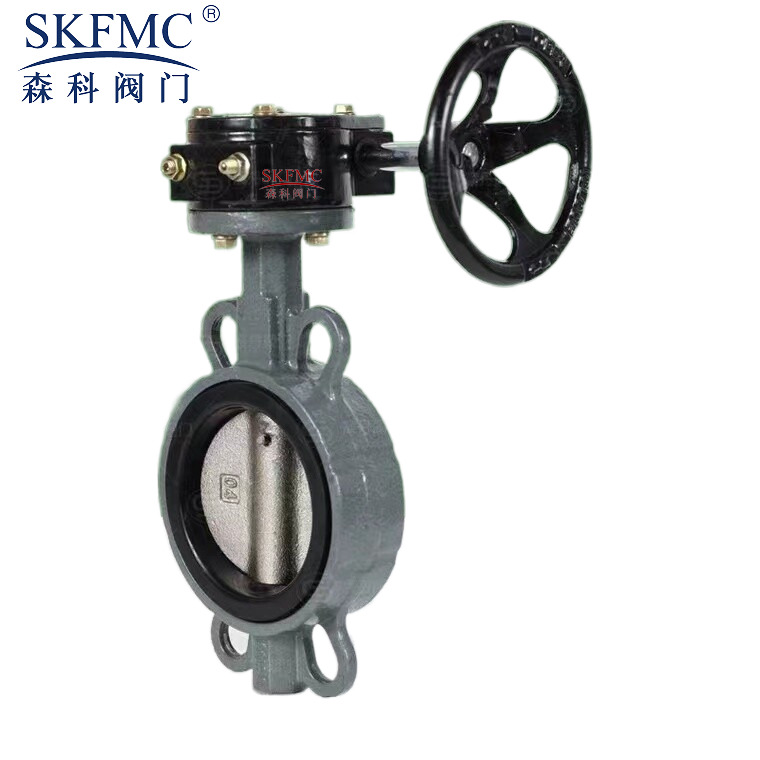

D371蝸輪對夾式軟密封蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、；臺金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
1.設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2.操力矩小，操作方便，省力靈巧。
3.可以任何位置安裝、維修方便。
4.密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5.密封材料耐老化、耐腐蝕，使用壽命長等特點。
設計標準：GB/T12238-1989,lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998,IS0 7005-2或BSEN 1092-2002
結構長度 : GB/T1 2221-1989,lS0 5752-1988或BS EN558-1
壓力試驗：GB/T13927-1 99,JB/T9092-1999, lS0 5028-1993或BS 6755-l-1986
|
|
||||||||
|
D371X-10C |
||||||||
|
公稱通徑 |
結構長度 |
外形尺寸（參考值） |
連接尺寸（標準值） |
|||||
|
毫米 |
英寸 |
L |
H |
Ho |
A |
B |
D0 |
n-d |
|
DN50 |
2 |
43 |
63 |
306 |
180 |
200 |
125 |
4-18 |
|
DN65 |
21/2 |
46 |
70 |
321 |
180 |
200 |
146 |
4-18 |
|
DN80 |
3 |
46 |
83 |
346 |
180 |
200 |
160 |
8-18 |
|
DN100 |
4 |
52 |
105 |
387 |
180 |
200 |
180 |
8-18 |
|
DN125 |
5 |
56 |
115 |
411 |
180 |
200 |
210 |
8-18 |
|
DN150 |
6 |
56 |
137 |
447 |
270 |
280 |
240 |
8-22 |
|
DN200 |
8 |
60 |
164 |
572 |
270 |
280 |
295 |
8-22 |
|
DN250 |
10 |
68 |
206 |
646 |
270 |
280 |
350 |
12-22 |
|
DN300 |
12 |
78 |
230 |
738 |
380 |
420 |
400 |
12-22 |
|
DN350 |
14 |
78 |
248 |
761 |
380 |
420 |
460 |
16-22 |
|
DN400 |
16 |
102 |
289 |
877 |
450 |
470 |
515 |
16-26 |
|
DN450 |
18 |
114 |
320 |
938 |
480 |
490 |
565 |
20-26 |
|
DN500 |
20 |
127 |
343 |
993 |
480 |
490 |
620 |
20-26 |
|
DN600 |
24 |
154 |
413 |
1131 |
480 |
490 |
725 |
20-30 |
|
DN700 |
28 |
165 |
478 |
1476 |
640 |
660 |
840 |
24-30 |
|
DN800 |
32 |
190 |
525 |
1533 |
640 |
660 |
950 |
24-33 |
|
DN900 |
36 |
206 |
585 |
1655 |
750 |
860 |
1050 |
28-33 |
|
DN1000 |
40 |
216 |
640 |
1765 |
850 |
900 |
1160 |
28-36 |
|
DN1200 |
48 |
254 |
755 |
1995 |
850 |
900 |
1380 |
32-39 |
|
DN1400 |
56 |
279 |
910 |
2310 |
1000 |
925 |
1590 |
36-42 |
|
DN1600 |
64 |
318 |
1030 |
2595 |
1000 |
925 |
1820 |
40-48 |
|
DN1800 |
72 |
356 |
1140 |
2810 |
1100 |
980 |
2020 |
44-48 |
|
DN2000 |
80 |
406 |
1250 |
3100 |
1100 |
980 |
2230 |
48-48 |
|
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明。 |
||||||||
D371X-16C對夾式蝶閥主要連接尺寸表
|
|
|||||||||
|
D371X-16C |
|||||||||
|
公稱通徑 |
結構長度 |
外形尺寸（參考值） |
連接尺寸（標準值） |
||||||
|
毫米 |
英寸 |
L |
H |
Ho |
A |
B |
D0 |
n-d |
|
|
DN50 |
2 |
43 |
63 |
306 |
180 |
200 |
125 |
4-18 |
|
|
DN65 |
21/2 |
46 |
70 |
321 |
180 |
200 |
145 |
4-18 |
|
|
DN80 |
3 |
46 |
83 |
346 |
180 |
200 |
160 |
8-18 |
|
|
DN100 |
4 |
52 |
105 |
387 |
180 |
200 |
180 |
8-18 |
|
|
DN125 |
5 |
56 |
115 |
411 |
180 |
200 |
210 |
8-18 |
|
|
DN150 |
6 |
56 |
137 |
447 |
270 |
280 |
240 |
8-22 |
|
|
DN200 |
8 |
60 |
164 |
572 |
270 |
280 |
295 |
12-22 |
|
|
DN250 |
10 |
68 |
206 |
646 |
270 |
280 |
355 |
12-26 |
|
|
DN300 |
12 |
78 |
230 |
738 |
380 |
420 |
410 |
12-26 |
|
|
DN350 |
14 |
78 |
248 |
761 |
380 |
420 |
470 |
16-26 |
|
|
DN400 |
16 |
102 |
289 |
877 |
450 |
470 |
525 |
16-30 |
|
|
DN450 |
18 |
114 |
320 |
938 |
480 |
490 |
585 |
20-30 |
|
|
DN500 |
20 |
127 |
343 |
993 |
480 |
490 |
650 |
20-33 |
|
|
DN600 |
24 |
154 |
413 |
1131 |
480 |
490 |
770 |
20-36 |
|
|
DN700 |
28 |
165 |
478 |
1476 |
640 |
660 |
840 |
24-36 |
|
|
DN800 |
32 |
190 |
525 |
1533 |
640 |
660 |
950 |
24-39 |
|
|
DN900 |
36 |
206 |
585 |
1655 |
750 |
860 |
1050 |
28-39 |
|
|
DN1000 |
40 |
216 |
640 |
1765 |
850 |
900 |
1170 |
28-42 |
|
|
DN1200 |
48 |
254 |
755 |
1995 |
850 |
900 |
1390 |
32-48 |
|
|
DN1400 |
56 |
279 |
910 |
2310 |
1000 |
925 |
1590 |
36-48 |
|
|
DN1600 |
64 |
318 |
1030 |
2595 |
1000 |
925 |
1820 |
40-56 |
|
|
DN1800 |
72 |
356 |
1140 |
2810 |
1100 |
980 |
2020 |
44-56 |
|
|
DN2000 |
80 |
406 |
1250 |
3100 |
1100 |
980 |
2230 |
48-62 |
|
|
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明。 |
|||||||||
