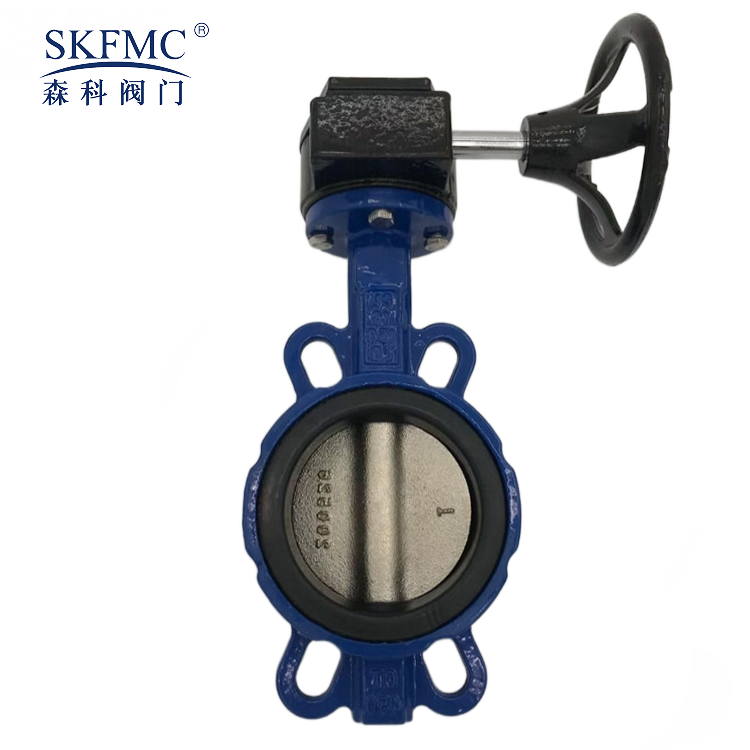

D371XP-16Q蝸輪軟密封蝶閥概述

D371蝸輪對夾式軟密封蝶閥適用于溫度≤120℃，公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、；臺金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

D371XP-16Q蝸輪蝶閥特點

1.設計新穎、合理，結構獨特，重量輕，啟閉迅速。

2.操力矩小，操作方便，省力靈巧。

3.可以任何位置安裝、維修方便。

4.密封件可以更換，密封性能可靠達到雙向密封零泄漏。

5.密封材料耐老化、耐腐蝕，使用壽命長等特點。

D371XP-16Q蝸輪蝶閥采用標準

設計標準：GB/T12238-1989,lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998,IS0 7005-2或BSEN 1092-2002
結構長度 : GB/T1 2221-1989,lS0 5752-1988或BS EN558-1
壓力試驗：GB/T13927-1 99,JB/T9092-1999, lS0 5028-1993或BS 6755-l-1986

D371XP-16Q蝸輪蝶閥產品結構示意圖

D371XP-16Q蝸輪蝶閥主要連接尺寸表


D371XP-10Q.D371XP-10C
公稱通徑		結構長度（標準值）			外形尺寸（參考值）		連接尺寸（標準值）
毫米	英寸	L	H	Ho	A	B	D0	n-d
DN50	2	43	63	306	180	200	125	4-18
DN65	21/2	46	70	321	180	200	146	4-18
DN80	3	46	83	346	180	200	160	8-18
DN100	4	52	105	387	180	200	180	8-18
DN125	5	56	115	411	180	200	210	8-18
DN150	6	56	137	447	270	280	240	8-22
DN200	8	60	164	572	270	280	295	8-22
DN250	10	68	206	646	270	280	350	12-22
DN300	12	78	230	738	380	420	400	12-22
DN350	14	78	248	761	380	420	460	16-22
DN400	16	102	289	877	450	470	515	16-26
DN450	18	114	320	938	480	490	565	20-26
DN500	20	127	343	993	480	490	620	20-26
DN600	24	154	413	1131	480	490	725	20-30
DN700	28	165	478	1476	640	660	840	24-30
DN800	32	190	525	1533	640	660	950	24-33
DN900	36	206	585	1655	750	860	1050	28-33
DN1000	40	216	640	1765	850	900	1160	28-36
DN1200	48	254	755	1995	850	900	1380	32-39
DN1400	56	279	910	2310	1000	925	1590	36-42
DN1600	64	318	1030	2595	1000	925	1820	40-48
DN1800	72	356	1140	2810	1100	980	2020	44-48
DN2000	80	406	1250	3100	1100	980	2230	48-48
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明。

D371XP-16Q蝸輪蝶閥主要連接尺寸表


D371XP-16Q.D371XP-16C
公稱通徑		結構長度（標準值）			外形尺寸（參考值）		連接尺寸（標準值）
毫米	英寸	L	H	Ho	A	B	D0	n-d
DN50	2	43	63	306	180	200	125	4-18
DN65	21/2	46	70	321	180	200	145	4-18
DN80	3	46	83	346	180	200	160	8-18
DN100	4	52	105	387	180	200	180	8-18
DN125	5	56	115	411	180	200	210	8-18
DN150	6	56	137	447	270	280	240	8-22
DN200	8	60	164	572	270	280	295	12-22
DN250	10	68	206	646	270	280	355	12-26
DN300	12	78	230	738	380	420	410	12-26
DN350	14	78	248	761	380	420	470	16-26
DN400	16	102	289	877	450	470	525	16-30
DN450	18	114	320	938	480	490	585	20-30
DN500	20	127	343	993	480	490	650	20-33
DN600	24	154	413	1131	480	490	770	20-36
DN700	28	165	478	1476	640	660	840	24-36
DN800	32	190	525	1533	640	660	950	24-39
DN900	36	206	585	1655	750	860	1050	28-39
DN1000	40	216	640	1765	850	900	1170	28-42
DN1200	48	254	755	1995	850	900	1390	32-48
DN1400	56	279	910	2310	1000	925	1590	36-48
DN1600	64	318	1030	2595	1000	925	1820	40-56
DN1800	72	356	1140	2810	1100	980	2020	44-56
DN2000	80	406	1250	3100	1100	980	2230	48-62
注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明。
