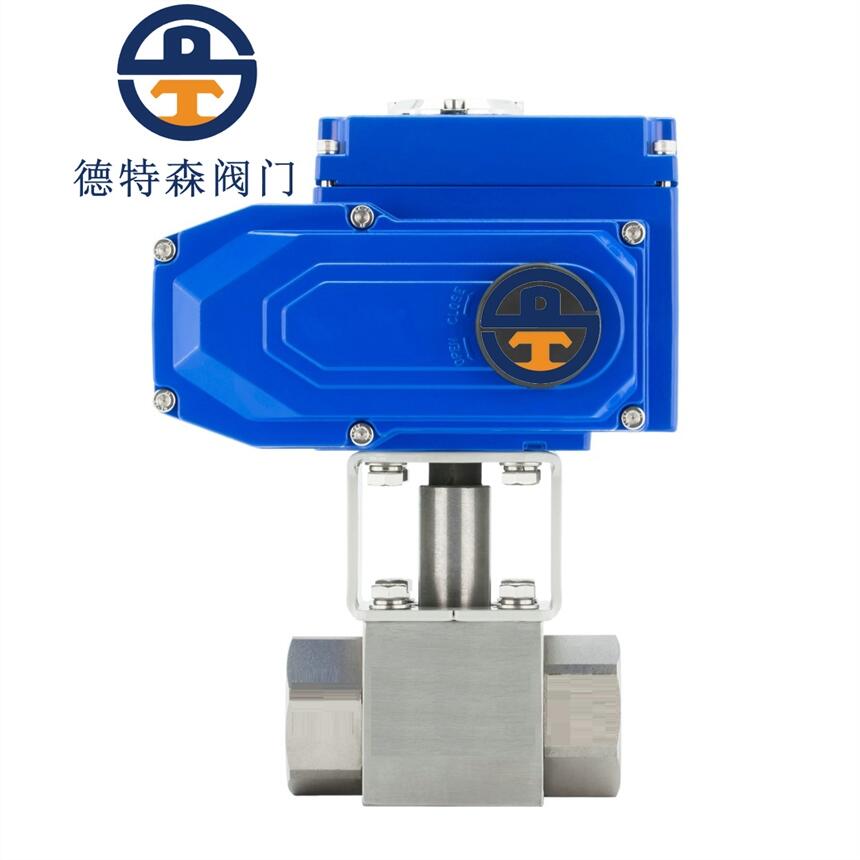

一、Q911F-64P內螺紋電動球閥產品概述
電動內螺紋球閥采用內螺紋連接形式，配備適合電動執行器安裝的高平臺，密封面結構形式為軟密封，其流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度纖維顆粒狀的流體，也適用于密封要求較嚴格的場合。
電動內螺紋球閥由精小型電動執行器與高平臺內螺紋L型三通球閥組成，L型三通球閥為兩閥座密封三通球閥，其結構緊湊、外型美觀、密封性能好，能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。
二、Q911F電動內螺紋三通球閥主要零部件材料表
|
序號 |
零件名稱 |
材質名稱 |
||
|
1 |
閥體 |
WCB |
CF8 |
CF8M |
|
2 |
閥蓋 |
WCB |
CF8 |
CF8M |
|
3 |
球體 |
2Cr13/304 |
CF8 |
CF8M |
|
4 |
球墊 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
5 |
閥桿 |
2Cr13/304 |
CF8 |
CF8M |
|
6 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
7 |
中口 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
8 |
大薄片 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
9 |
螺母 |
35CrMoA |
CF8 |
CF8M |
|
10 |
手柄 |
WCB |
CF8 |
CF8M |
|
11 |
華司 |
WCB |
CF8 |
CF8 |
|
12 |
螺帽 |
35CrMoA |
CF8 |
CF8 |
|
13 |
鎖定裝置 |
WCB |
CF8 |
CF8 |
|
14 |
皮套 |
塑料 |
塑料 |
塑料 |
|
15 |
盲蓋 |
WCB |
CF8 |
CF8M |
三、Q911F電動內螺紋三通球閥主要執行器技術參數表
|
電動 執行機構 |
型號 |
HL系列、3810R系列、PSQ系列、HQ或QB型 |
|
電源電壓 |
AC220V、AC380V、DC24V |
|
|
作用形式 |
開關型/調節型(隔爆型) |
|
|
調節型 |
信號范圍 |
0～10mA、4～10mA 、1-5VDC |
|
開關型 |
電信號 |
AC220V、AC380V、DC24V；反饋信號：有源觸點信號或無源觸信號 |
四、Q911F電動內螺紋三通球閥主要外形尺寸表
|
|
||||||
|
公稱通 DN(mm) |
SIZE G(in) |
主要尺寸(mm) |
重量(g) |
|||
|
D |
L |
H |
h |
|||
|
DN15 |
1/2" |
12.7 |
75 |
59 |
10-24UNC |
530 |
|
DN20 |
3/4" |
16 |
85 |
64 |
10-24UNC |
725 |
|
DN25 |
1" |
20 |
100 |
80 |
10-24UNC |
1000 |
|
DN32 |
11/4 " |
25 |
115 |
90 |
10-24UNC |
2000 |
|
DN40 |
11/2 " |
32 |
125 |
96 |
1/4-20UNC |
3000 |
|
DN50 |
2" |
38.1 |
148 |
106 |
1/4-20UNC |
4650 |
五、Q914F電動內螺紋三通球閥主要結構圖
