D971F電動對夾四氟蝶閥
產品概述
D971F電動四氟對夾蝶閥,精小型電動對夾四氟蝶閥,電動對夾四氟蝶閥,電動不銹鋼四氟對夾蝶閥,電動不銹鋼對夾四氟碟閥,電動不銹鋼對夾四氟密封碟閥,電動對夾四氟密封蝶閥,FBD971F電動防爆不銹鋼四氟對夾碟閥,電動四氟對夾碟閥,QT型防爆電動不銹鋼四氟碟閥,調節型電動不銹鋼對夾四氟蝶閥,隔爆型電動不銹鋼對夾四氟蝶閥, ExdⅡBT4防爆電動不銹鋼對夾四氟蝶閥,不銹鋼電動對夾四氟碟閥,電動全不銹鋼對夾四氟密封碟閥,防水電動四氟對夾蝶閥,電動四氟不銹鋼對夾蝶閥,電動不銹鋼半襯四氟蝶閥,電動帶手動不銹鋼對夾四氟蝶閥由對夾式四氟密封閥體、不銹鋼/球墨閥板裝配上精小型電動執行器組合而成，密封件采用PTFE,閥板采用球墨或者不銹鋼, 電動對夾四氟蝶閥是由整體式角行程電動執行器與高平臺對夾式蝶閥組成，執行器采用一體化結構，開關型電動對夾蝶閥有輸入AC220V電壓DC24V電壓, 輸出無源觸點信號(或開關到位燈信號)，調節型電動對夾四氟蝶閥有輸入（DC4-20mA或DC1-5V）的控制信號及單相電源即可控制運轉，配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。可廣泛應用于食品、環保、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控制系統中。也可適用于相應濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質。
電動對夾四氟蝶閥結構圖：
|
|
|
|

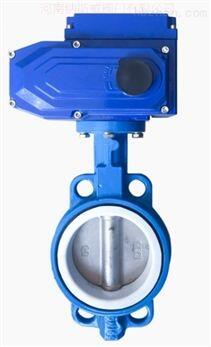

電動對夾四氟蝶閥 |
電動對夾四氟蝶閥結構圖 |
|
|
|
|
電動執行器 |
電動執行器結構圖 |
電動對夾四氟蝶閥產品特點：
（1）設計新穎、合理、結構獨特，重量輕，啟閉迅速。
（2）密封件可以更換，密封性能可靠達到雙向密封零泄漏。
（3）密封材料耐老化、耐腐蝕，使用壽命長等特點。
（4）兩截式閥桿無銷連接，結構簡單緊湊，維修方便。
（5）閥座密封與靠背一體結構，減少閥座變形量。
（6）閥桿軸向定位裝置，增強密封性、減少閥門扭矩。
（7）可以任何位置安裝，維修方便。
電動對夾四氟蝶閥技術參數：
|
公稱通徑 |
DN50～300mm |
|
公稱壓力 |
PN0.6、1.0、1.6MPa |
|
連接形式 |
對夾式 |
|
閥板形式 |
垂直板式 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90°、0～180° |
|
泄露量 |
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
|
基本誤差 |
±2.5% |
|
回差 |
±2.5% |
|
死區 |
1% (可調) |
|
可調范圍 |
50:1 |
|
配置執行機構 |
可配YH、OHQ、PSQ、3810R等系列角行程電動執行機構 |
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
|
執行器類別 |
YH標準精小型電動執行器 |
3610R電子式執行器參數 |
OHQ防爆型執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
||
|
輸出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
||
|
動作時間 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
過載保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
比例控制單元 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
AC可逆電機 |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4” |
|
殼體材料 |
鋁合金 |
鋼，鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
||
電動對夾四氟蝶閥零件材料：
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼 |
|
蝶板 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥桿 |
2Cr13、不銹鋼 |
|
填料 |
O型圈、聚四氟乙烯 |
電動對夾四氟蝶閥性能規范：
|
公稱通徑 |
DN（mm） |
50～1600 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤150℃ |
|||
|
適用介質 |
空氣、水、污水、油品等 |
|||
電動對夾四氟蝶閥主要連接尺寸：
|
公稱通徑DN |
A |
B |
C |
D |
E |
額定功率 |
|
壓力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
|
|
40 |
155 |
349 |
57 |
104 |
32 |
15W |
|
50 |
155 |
353 |
62 |
104 |
43 |
15W |
|
65 |
155 |
362 |
70 |
104 |
46 |
15W |
|
80 |
208 |
368 |
89 |
115 |
46 |
25W |
|
100 |
208 |
392 |
106 |
115 |
52 |
25W |
|
125 |
208 |
407 |
120 |
115 |
56 |
25W |
|
150 |
256 |
446 |
132 |
127 |
56 |
50W |
|
200 |
256 |
489 |
164 |
127 |
60 |
90W |
|
250 |
256 |
514 |
200 |
127 |
68 |
120W |
|
300 |
288 |
568 |
238 |
164 |
78 |
120W |
|
350 |
288 |
629 |
280 |
164 |
78 |
150W |
|
400 |
288 |
662 |
302 |
164 |
102 |
150W |
|
450 |
288 |
693 |
335 |
164 |
114 |
150W |
|
500 |
288 |
729 |
360 |
164 |
127 |
150W |
注：以上的產品介紹，參數，圖片，數據僅用于參考
