D971X電動塑料UPVC蝶閥
產品概述
UPVC電動蝶閥,UPVC電動塑料蝶閥,D971X-10S電動UPVC塑料蝶閥,電動UPVC蝶閥,UPVC塑料電動蝶閥,UPVC電動軟密封蝶閥,UPVC電動塑料對夾蝶閥,UPVC電動軟密封對夾蝶閥,防水電動塑料軟密封對夾蝶閥,QT型防爆電動對夾軟密封塑料碟閥,UPVC調節型電動塑料蝶閥,電動調節型塑料對夾蝶閥,電動帶手動UPVC塑料蝶閥,開關型電動UPVC塑料蝶閥,CPVC電動塑料蝶閥,PVDF電動塑料蝶閥,FRPP電動塑料蝶閥,電動防腐塑料蝶閥,精小型電動塑料蝶閥,電動對夾式軟密封UPVC蝶閥是采用一體式精小型電動執行器與UPVC、CPVC、PVDF、FRPP、PPR塑料蝶閥組成。輸入AC220V/DC24V電源就可直接進行開關，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源就可控制運轉。外型結構緊湊美觀。重量輕容易安裝。具有重量輕、耐腐蝕性好，材質衛生。受磨損性好、容易拆卸，維護簡單易行。耐腐蝕性好，應用范圍大。被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，適用介質： 淡水、污水、海水、空氣、蒸汽、食品、藥品、各種油類、酸類、堿類、鹽類等。廣泛應用于食品、環保、石油、化工、設備、造紙、電力、冶金、建筑、自來水、給排水、消防、水箱、灌溉、市政等防腐領域。
UPVC電動塑料蝶閥結構圖：
|
|
|
|
|
|
|
|
|
|

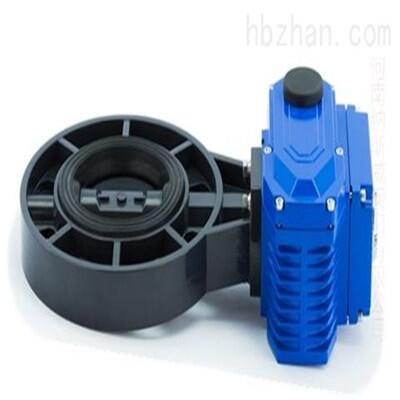

UPVC電動塑料蝶閥 |
UPVC電動塑料蝶閥結構圖 |
UPVC電動塑料蝶閥主要技術參數：
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
公稱壓力 |
PN1.0、1.6MPa |
||||||||
|
連接形式 |
對夾式 |
||||||||
|
密封材質 |
FPM、EPDM、NBR |
||||||||
|
適用溫度 |
0～+60℃ |
||||||||
|
閥體材質 |
UPVC、CPVC、PP |
||||||||
|
閥芯材質 |
UPVC、CPVC、PP、PTFE |
||||||||
|
適用介質 |
PVC兼容的食品工業化學溶劑 |
||||||||
|
執行機構 |
QY、HQ、361RS、HR等系列角行程電動執行機構 |
||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
||||||||
UPVC電動塑料蝶閥電動執行器參數：
|
電源電壓 |
AC220/380V，50/60Hz |
|
輸出力矩 |
50N·M～2000N·M |
|
動作范圍 |
0～90° 0～360° |
|
動作時間 |
15秒/30秒/60秒 |
|
保護裝置 |
過熱保護 |
|
環境溫度 |
-30°～60° |
|
手動操作 |
同附帶手柄操作 |
|
限位 |
電氣、機械二重限位 |
|
防護等級 |
相當于IP-65 |
|
防爆等級 |
ExdII BT4；特殊要求可定制ExdII BT6 |
|
位置測量 |
可選裝開關或電位計 |
|
驅動電機 |
8W/E |
|
進線接口 |
PE1/2〞進線線鎖 |
UPVC電動塑料蝶閥主要性能規范：
|
公稱通徑 |
DN（mm） |
50～300 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤60℃ |
|||
|
適用介質 |
空氣、水、氣體、油品等 |
|||
UPVC電動塑料蝶閥主要外形尺寸：
|
通徑(mm) |
英寸″ |
尺寸(mm) |
||||||||
|
長度 |
D |
D1-ANSI |
D1-JIS |
D1-DIN |
H |
N-d-ANSI |
N-d-JSI |
N-d-DIN |
||
|
50 |
2 |
43 |
56.5 |
120.39 |
120 |
125 |
103 |
4-19 |
4-19 |
4-18 |
|
65 |
2 1/2 |
47.5 |
70 |
139.44 |
140 |
145 |
113 |
4-19 |
4-19 |
4-18 |
|
80 |
3 |
47.5 |
79 |
152.4 |
150 |
160 |
115 |
4-19 |
4-19 |
4-18 |
|
100 |
4 |
57.2 |
103 |
190.5 |
175 |
180 |
135 |
8-19 |
8-19 |
8-18 |
|
125 |
5 |
66 |
130 |
216 |
210 |
210 |
165 |
8-22 |
8-23 |
8-18 |
|
150 |
6 |
74 |
151 |
241.55 |
240 |
240 |
177 |
8-22 |
8-23 |
8-23 |
|
200 |
8 |
87.5 |
200 |
298.5 |
290 |
295 |
210 |
8-22 |
8-23 |
8-23 |
|
250 |
10 |
110 |
255 |
362 |
355 |
350 |
240 |
12-25 |
12-25 |
12-23 |
|
300 |
12 |
129 |
311 |
432 |
400 |
400 |
297 |
12-25 |
12-25 |
12-23 |
注：以上產品介紹，參數，圖片，數據僅用于參考
