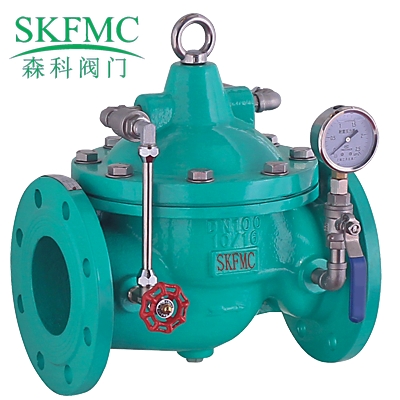

300x緩閉式止回閥是安裝在高層建筑給水系統以及其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠’眭。并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。只需操作水泵電機啟閉按扭，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小，適用于600口徑以下的閥門。
300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，可使主閥得到的開啟或關閉速度。選用300X緩閉止回閥可以防止水鍾水擊的產生，以達到緩閉消聲的效果。該水力控制閥產品利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。300X緩閉止回閥系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。
當從300X緩閉止回閥進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因為針閥開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。 當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。
|
|
||||
|
300X-10 |
||||
|
公稱通徑 |
結構長度 |
結構高度 |
重量 |
|
|
DN（mm） |
L（mm） |
H（mm） |
H1（mm） |
（kg） |
|
DN20 |
150 |
172 |
106 |
|
|
DN25 |
160 |
172 |
106 |
|
|
DN32 |
180 |
172 |
106 |
|
|
DN40 |
200 |
225 |
135 |
|
|
DN50 |
203 |
225 |
135 |
|
|
DN65 |
216 |
270 |
145 |
|
|
DN80 |
241 |
289 |
178 |
|
|
DN100 |
292 |
375 |
232 |
|
|
DN125 |
330 |
420 |
286 |
|
|
DN150 |
356 |
570 |
318 |
|
|
DN200 |
495 |
722 |
413 |
|
|
DN250 |
622 |
769 |
502 |
|
|
DN300 |
698 |
906 |
600 |
|
|
DN350 |
787 |
1025 |
638 |
|
|
DN400 |
914 |
1027 |
677 |
|
|
DN450 |
978 |
1027 |
677 |
|
|
|
|
|
|
|
|
法蘭連接尺寸PN1.0MPa按GB4216.4-84 |
||||
|
|
||||
|
300X-16 |
||||
|
公稱通徑 |
結構長度 |
結構高度 |
重量 |
|
|
DN（mm） |
L（mm） |
H（mm） |
H1（mm） |
（kg） |
|
DN20 |
150 |
172 |
106 |
|
|
DN25 |
160 |
172 |
106 |
|
|
DN32 |
180 |
172 |
106 |
|
|
DN40 |
200 |
225 |
135 |
|
|
DN50 |
203 |
225 |
135 |
|
|
DN65 |
216 |
270 |
145 |
|
|
DN80 |
241 |
289 |
178 |
|
|
DN100 |
292 |
375 |
232 |
|
|
DN125 |
330 |
420 |
286 |
|
|
DN150 |
356 |
570 |
318 |
|
|
DN200 |
495 |
722 |
413 |
|
|
DN250 |
622 |
769 |
502 |
|
|
DN300 |
698 |
906 |
600 |
|
|
DN350 |
787 |
1025 |
638 |
|
|
DN400 |
914 |
1027 |
677 |
|
|
DN450 |
978 |
1027 |
677 |
|
|
|
|
|
|
|
|
法蘭連接尺寸PN1.6MPa按GB4216.4-84 |
||||
