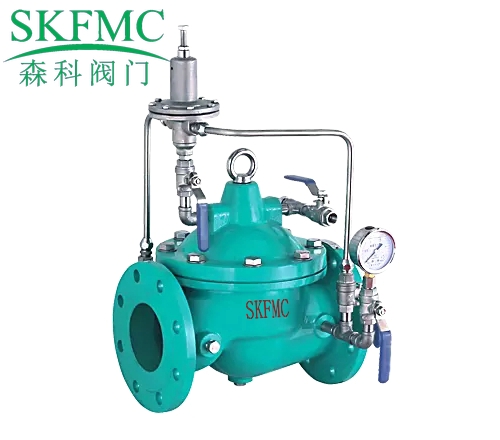

500x泄壓閥(500x持壓閥)主要用于消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘消除裝置．并且閥門控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統．確保系統循環暢通無阻，使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長適用于600口徑以下的管道。
當前水力控制閥被廣泛用于石油化工、化工、煤氣、天然氣、液化石油氣、暖通行業以及一般工業中。
500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。 本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。 本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。
1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵換下。
|
公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
WCB |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |
|
|
||||
|
500X-10 |
||||
|
公稱通徑 |
結構長度 |
結構高度 |
重量 |
|
|
DN（mm） |
L（mm） |
H（mm） |
H1（mm） |
（kg） |
|
DN20 |
150 |
557 |
463 |
|
|
DN25 |
160 |
557 |
463 |
|
|
DN32 |
180 |
557 |
463 |
|
|
DN40 |
200 |
610 |
516 |
|
|
DN50 |
203 |
610 |
516 |
|
|
DN65 |
216 |
625 |
520 |
|
|
DN80 |
241 |
642 |
537 |
|
|
DN100 |
292 |
750 |
596 |
|
|
DN125 |
330 |
808 |
653 |
|
|
DN150 |
356 |
864 |
709 |
|
|
DN200 |
495 |
1135 |
805 |
|
|
DN250 |
622 |
1185 |
855 |
|
|
DN300 |
698 |
1325 |
953 |
|
|
DN350 |
787 |
1385 |
990 |
|
|
DN400 |
914 |
1445 |
1030 |
|
|
DN450 |
978 |
1445 |
1030 |
|
|
|
|
|
|
|
|
法蘭連接尺寸PN1.0MPa按GB4216.4-84 |
||||
|
|
||||
|
500X-16 |
||||
|
公稱通徑 |
結構長度 |
結構高度 |
重量 |
|
|
DN（mm） |
L（mm） |
H（mm） |
H1（mm） |
（kg） |
|
DN20 |
150 |
557 |
463 |
|
|
DN25 |
160 |
557 |
463 |
|
|
DN32 |
180 |
557 |
463 |
|
|
DN40 |
200 |
610 |
516 |
|
|
DN50 |
203 |
610 |
516 |
|
|
DN65 |
216 |
625 |
520 |
|
|
DN80 |
241 |
642 |
537 |
|
|
DN100 |
292 |
750 |
596 |
|
|
DN125 |
330 |
808 |
653 |
|
|
DN150 |
356 |
864 |
709 |
|
|
DN200 |
495 |
1135 |
805 |
|
|
DN250 |
622 |
1185 |
855 |
|
|
DN300 |
698 |
1325 |
953 |
|
|
DN350 |
787 |
1385 |
990 |
|
|
DN400 |
914 |
1445 |
1030 |
|
|
DN450 |
978 |
1445 |
1030 |
|
|
|
|
|
|
|
|
法蘭連接尺寸PN1.6MPa按GB4216.4-84 |
||||
