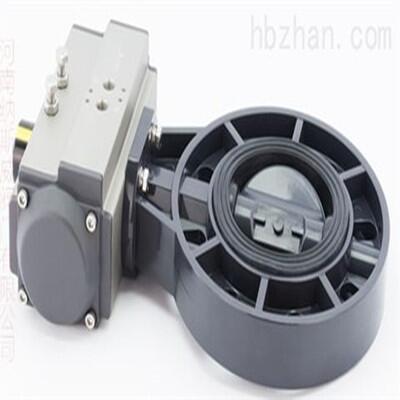

UPVC氣動蝶閥
產品概述
UPVC氣動塑料蝶閥,UPVC氣動蝶閥,D671X-10S氣動UPVC塑料蝶閥,氣動UPVC蝶閥,UPVC塑料氣動蝶閥, AT型氣動塑料蝶閥,GT型氣動塑料蝶閥,UPVC氣動對夾蝶閥,UPVC氣動塑料對夾蝶閥,單作用氣動UPVC塑料蝶閥,雙作用氣動UPVC塑料蝶閥,UPVC氣動軟密封對夾蝶閥,氣動塑料軟密封對夾蝶閥,防爆氣動對夾軟密封塑料碟閥,UPVC調節型氣動塑料蝶閥,氣動調節型塑料對夾蝶閥,氣動帶手動UPVC塑料蝶閥,開關型氣動UPVC塑料蝶閥,CPVC氣動塑料蝶閥,PVDF氣動塑料蝶閥,FRPP氣動動塑料蝶閥,氣動防腐塑料蝶閥,PP氣動蝶閥,AT型氣動UPVC蝶閥作為工業自動化控制系統中的重要執行機構，可遠距離集中控制能滿足計算機程控的需要；如今在石油化工、燃氣設備、核工業、電力裝備、環保水處理、暖通空調、鋼鐵冶金、工業窯爐、罐裝設備、釀酒設備、干燥設備、真空設備、表面處理、生物制藥、食品機械、紡織印染、造紙等行業中得到廣泛的使用，重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
UPVC氣動蝶閥結構圖：
|
|
|
|
|
|
|
|
|
|
|
|
UPVC氣動蝶閥 |
UPVC氣動蝶閥結構圖 |
UPVC氣動蝶閥型號編制說明：
|
T |
D |
6 |
7 |
1 |
X |
-10 |
S |
|
控制方式 |
閥門類型 |
動作方式 |
連接方式 |
閥門結構 |
密封材料 |
公稱壓力 |
閥體材質 |
|
T：調節型 |
D：蝶閥 |
6：氣動 |
7：對夾 |
1：中線 |
X：橡膠 |
10：1.0MPa |
S：UPVC |
|
開關省略 |
|
|
|
|
|
6：0.6MPa |
|
UPVC氣動蝶閥 產品特點：
1.使用溫度范圍廣：-20℃~+80℃
2.具有極佳的強度和韌性
3.具有優良的耐化學腐蝕性能
4.阻燃性能為自熄性
5.地熱傳導性能，約為鋼材的1/200
6.介質中重離子含量達超純水標準
7.衛生指標符合國家衛生標準要求
8.管壁平潔光滑，輸送流體時具有較小的摩擦阻力和附著力
9.重量輕，相當于鋼管的1/5，銅管的1/6
10.安裝方便，可采用法蘭、螺紋、由令等方式連接
11.優異的抗老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長
UPVC氣動蝶閥技術參數：
|
公稱通徑 |
DN(mm) |
40～900 |
|||
|
公稱壓力 |
PN(MPa) |
1.0 |
|||
|
泄 漏 量 |
A級（零泄漏） |
||||
|
連接方式 |
對夾 |
||||
|
法蘭連接尺寸 |
JB/T74-90 GB9113.1-9113.26 |
||||
|
壓 力 試 驗 |
GB／T 13927 |
||||
|
適用介質 |
|
||||
|
適用溫度 |
-20℃—80 |
||||
|
驅動方式 |
氣動 |
||||
|
氣動執行器 |
GT雙作用、GT單作用、AT雙作用、AT單作用（彈簧復位）、AW型 |
||||
|
控制形式 |
開關型/模擬量調節型 |
||||
|
可選控制附件 |
電磁換向閥 |
AC220V/DC24V |
|||
|
單作用 |
二位三通 |
||||
|
雙作用 |
二位五通 |
單電控 |
|||
|
雙電控 |
|||||
|
限位開關 |
機械式 |
||||
|
感應式 |
|||||
|
電氣定位器 |
輸入：4-20mA |
||||
|
輸入/輸出：4-20mA |
|||||
|
手操機構 |
|||||
|
氣源處理三聯件 |
|||||
UPVC氣動蝶閥控制附件選型：
|
附件名稱 |
功 能 說 明 |
|
電磁換向閥 |
電磁換向閥是氣動蝶閥的必配附件，讓氣動蝶閥產生打開和關閉的動作。雙作用氣動蝶閥應該選用二位五通電磁換向閥，單電控（單線圈，得電或失電）或雙電控（雙線圈，分別得電，具有記憶功能）；單作用氣動蝶閥，氣源故障時，氣缸內部彈簧可以讓閥門歸位，應該選用二位三通電磁閥。 |
|
電氣定 位器 |
電氣定位器的作用是接收PLC的4～20mA或0-10V模擬信號，控制閥門的百分比開度大小。 |
|
限位開 關 |
限位開關功能是向遠程反饋無源或有源觸點信號，用來驗證閥門是否處于開和關的位置。 |
|
手操機 構 |
手操機構的作用是當氣源故障時，可以手動來操作閥門，帶有自動/手動切換裝置。 |
|
氣源處 理三聯件 |
氣源處理三聯件的作用是對氣源進行減壓穩壓和過濾雜質，以及供油潤滑電磁換向閥。 |
|
選型說明 |
以上附件為可選擇配件，可根據需求來選擇。公司氣動蝶閥報價默認為不選擇以上控制附件。電磁換向閥有AC220V或DC24V可選，以及防爆或非防爆。限位開關有機械式和感應式，也有防爆或非防爆可選。 |
UPVC氣動蝶閥 主要零件材質：
|
零件名稱 |
材 料 |
|
氣動執行器 |
鋁合金 |
|
閥 體 |
PVC-U、PVC-C、PP+GF |
|
蝶 板 |
PVC-U、PVC-C、PP+GF |
|
密 封 圈 |
EPDM、FPM |
|
閥 桿 |
2Cr13、CF8、CF8M |
UPVC氣動蝶閥 主要連接尺寸：
|
規格型號SpecificATion model |
尺寸代碼 單位：mm |
氣源接口 |
||||||||||||
|
L |
H |
K |
N |
X×Y |
S |
W |
A×深 |
E |
B×深 |
F |
G |
|||
|
AT32Q |
110 |
45 |
45 |
20 |
50*25 |
12 |
9 |
/ |
/ |
M5*8 |
36 |
40 |
G1/8" |
|
|
AT40Q |
122 |
60 |
65 |
20 |
80*30 |
14 |
11 |
M5*8 |
36 |
M6*10 |
50 |
40 |
G1/4" |
|
|
AT52Q |
147 |
72 |
72 |
20 |
80*30 |
14 |
11 |
M5*8 |
36 |
M6*10 |
50 |
40 |
G1/4" |
|
|
AT63Q |
172 |
88 |
83 |
20 |
80*30 |
18 |
14 |
M6*10 |
50 |
M8*13 |
70 |
40 |
G1/4" |
|
|
AT75Q |
184 |
100 |
95 |
20 |
80*30 |
20 |
14 |
M6*10 |
50 |
M8*13 |
70 |
40 |
G1/4" |
|
|
AT83Q |
204 |
109 |
103 |
20 |
80*30 |
21 |
17 |
M6*10 |
50 |
M8*13 |
70 |
40 |
G1/4" |
|
|
AT92Q |
262 |
117 |
109 |
20 |
80*30 |
22 |
17 |
M6*10 |
50 |
M8*13 |
70 |
40 |
G1/4" |
|
|
AT105Q |
268 |
133 |
121 |
20 |
80*30 |
26 |
22 |
M8*13 |
70 |
M10*16 |
102 |
40 |
G1/4" |
|
|
AT125Q |
301 |
155 |
143 |
20 |
80*30 |
27 |
22 |
M8*13 |
70 |
M10*16 |
102 |
55 |
G1/4" |
|
|
AT140Q |
394 |
173 |
152 |
20 |
80*30 |
32 |
27 |
M10*16 |
102 |
M12*20 |
125 |
55 |
G1/4" |
|
|
AT160Q |
458 |
198 |
174 |
20 |
80*30 |
34 |
27 |
M10*16 |
102 |
M12*20 |
125 |
55 |
G1/4" |
|
|
AT190Q |
528 |
232 |
206 |
30 |
130*30 |
40 |
36 |
/ |
/ |
M16*24 |
140 |
80 |
G1/4" |
|
|
AT210Q |
532 |
257 |
226 |
30 |
130*30 |
40 |
36 |
/ |
/ |
M16*24 |
140 |
80 |
G1/4" |
|
|
AT240Q |
660 |
291 |
260 |
30 |
130*30 |
50 |
46 |
/ |
/ |
M20*25 |
165 |
80 |
G1/4" |
|
|
AT270Q |
740 |
330 |
294 |
30 |
130*30 |
50 |
46 |
/ |
/ |
M20*25 |
165 |
80 |
G1/2" |
|
|
AT300Q |
798 |
354 |
336 |
30 |
130*30 |
60 |
46 |
/ |
/ |
M20*25 |
165 |
80 |
G1/2" |
|
|
AT350Q |
880 |
408 |
385 |
30 |
130*30 |
60 |
46 |
/ |
/ |
M20*25 |
165 |
80 |
G1/2" |
|
|
AT400Q |
950 |
464 |
516 |
30 |
130*30 |
60 |
55 |
M20*25 |
165 |
8*M16*25 |
254 |
80 |
G1/2" |
|
