鄭州納斯威Q661F氣動焊接三片式球閥報價

鄭州納斯威Q661F氣動焊接三片式球閥報價

產品價格：￥335（人民幣）

規格：Q661F

發貨地：鄭州

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

河南納斯威閥門有限公司

免費會員

會員級別：

試用會員

認證類型：企業認證

企業證件：通過認證

認證信息：河南納斯威閥門有限公司

商鋪名稱：河南納斯威閥門有限公司

聯系人：王（先生）

聯系手機：

固定電話：

企業郵箱：hnnswvalve@126.com

聯系地址：鄭州市二七區馮莊路東寒山東路北B幢15-1508

郵編：450000

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

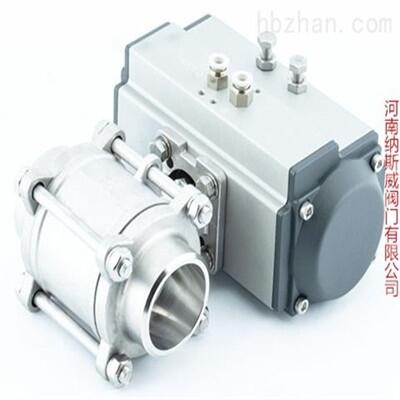

Q661F氣動三片式焊接球閥

產品概述

Q661F氣動焊接三片式球閥,氣動三片式對焊球閥,氣動三片式承插焊球閥,AT型氣動不銹鋼焊接三片式球閥,不銹鋼焊接氣動球閥,氣動對焊三片式球閥,AT型雙作用氣動焊接三片式球閥,AT型單作用氣動焊接三片式球閥,AT型氣動焊接球閥,三片式焊接氣動球閥,氣動三片式焊接球閥,氣動三片式焊接不銹鋼球閥,AT氣動焊接三片式不銹鋼球閥,氣動焊接不銹鋼球閥,AT型氣動焊接碳鋼球閥,AT不銹鋼氣動焊接球閥,氣動對焊球閥,氣動承插焊球閥,不銹鋼氣動焊接球閥,焊接氣動球閥,氣動不銹鋼三片式焊接球閥,301不銹鋼三片式氣動焊接球閥, 201不銹鋼三片式氣動焊接球閥,316不銹鋼三片式氣動焊接球閥,316L不銹鋼三片式氣動焊接球閥,304不銹鋼三片式焊接氣動球閥,氣動三片式不銹鋼焊接球閥,氣動不銹鋼絲口焊接兩用球閥,絲口焊接通用型不銹鋼氣動球閥,不銹鋼三片式焊接氣動球閥,氣動三片式不銹鋼對焊球閥采用AT/GT雙作用或AT/GT單作用氣動執行器和三片式304不銹鋼焊接球閥組合而成。另外還可選閥體整體式、兩片式、三片式、快裝式、卡箍式、焊接式、內螺紋、內螺紋焊接兩用等。閥體可選材質WCB碳鋼、201、301、304、316、316L不銹鋼等，氣動三片式對焊連接球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。連接形式有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動氣動三塊式內螺紋、焊接、卡箍、接管焊接球閥（閥座F、N、P）壓力PN16-64。適用于壓力≤1.6mpa-6.4mpa；溫度≤180℃的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。廣泛應用于石油、化工、發電、水處理、造紙、輕工業、空壓機、高層建筑、給排水、煤礦機械配套等。

氣動三片式焊接球閥結構圖：




氣動焊接三片式球閥	氣動焊接三片式球閥結構圖

氣動焊接三片式球閥技術選型：
氣缸選配： AT、GT、AW
氣缸形式：雙作用單作用（彈簧復位式）
環境溫度： -20℃-+80℃
氣源壓力：雙作用4～8bar、單作用5～8bar
附件選項（可選）
回訊器：也叫限位開關，遠程反饋開關信號（普通型、防爆型可選）
電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）
三聯件：可對氣源起穩壓、過濾作用
手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥
電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）（注：電氣定位器只有在閥門要需求調節功能才選配）
備注: 氣缸參數請另參考所選配的氣動執行器資料.

氣動焊接三片式球閥技術參數：

公稱通徑DN(mm)	10	15	20	25	32	40	50	65	80	100
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa
閥體形式	三片式焊接閥體
連接形式	螺紋式、焊接式兩用
閥芯形式	"O"型球形閥芯
密封填料	PTFE、柔性石墨
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏)
基本誤差	帶定位器：小于全行程的±2%
死區	帶定位器：小于全行程的2%
可調范圍	250：1
配置執行機構	GT、AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制

氣動執行器參數：

執行器型號	單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

氣動焊接三片式球閥零件材料：

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
密封圈	增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

AT氣動執行器選型技術參數：

規格型號SpecificATion model	尺寸代碼單位：mm												氣源接口 NAMUR
	尺寸代碼單位：mm
	L	H	K	N	X×Y	S	W	A×深	E	B×深	F	G
AT32Q	110	45	45	20	50*25	12	9	/	/	M5*8	36	40	G1/8"
AT40Q	122	60	65	20	80*30	14	11	M5*8	36	M6*10	50	40	G1/4"
AT52Q	147	72	72	20	80*30	14	11	M5*8	36	M6*10	50	40	G1/4"
AT63Q	172	88	83	20	80*30	18	14	M6*10	50	M8*13	70	40	G1/4"
AT75Q	184	100	95	20	80*30	20	14	M6*10	50	M8*13	70	40	G1/4"
AT83Q	204	109	103	20	80*30	21	17	M6*10	50	M8*13	70	40	G1/4"
AT92Q	262	117	109	20	80*30	22	17	M6*10	50	M8*13	70	40	G1/4"
AT105Q	268	133	121	20	80*30	26	22	M8*13	70	M10*16	102	40	G1/4"
AT125Q	301	155	143	20	80*30	27	22	M8*13	70	M10*16	102	55	G1/4"
AT140Q	394	173	152	20	80*30	32	27	M10*16	102	M12*20	125	55	G1/4"
AT160Q	458	198	174	20	80*30	34	27	M10*16	102	M12*20	125	55	G1/4"
AT190Q	528	232	206	30	130*30	40	36	/	/	M16*24	140	80	G1/4"
AT210Q	532	257	226	30	130*30	40	36	/	/	M16*24	140	80	G1/4"
AT240Q	660	291	260	30	130*30	50	46	/	/	M20*25	165	80	G1/4"
AT270Q	740	330	294	30	130*30	50	46	/	/	M20*25	165	80	G1/2"
AT300Q	798	354	336	30	130*30	60	46	/	/	M20*25	165	80	G1/2"
AT350Q	880	408	385	30	130*30	60	46	/	/	M20*25	165	80	G1/2"
AT400Q	950	464	516	30	130*30	60	55	M20*25	165	8M1625	254	80	G1/2"

氣動焊接三片式球閥主要連接尺寸：

公稱通徑	氣動執行器配型	尺寸標注代號壓力：1.6mpa 單位：mm
		尺寸標注代號壓力：1.6mpa 單位：mm
		L	T	H	S	K	Q	R	D
DN8	AT32Q	109	74	45	46.5	23	72	8	14
DN8	AT40Q	123.5	74	44	65	23	87	8	14
DN8	AT52Q	146	74	47	71.5	23	98	8	14
DN10	AT32Q	109	73	45	46.5	23	72	10	16
DN10	AT40Q	123.5	73	44	65	23	87	10	16
DN10	AT52Q	146	73	47	71.5	23	98	10	16
DN15	AT32Q	109	72	45	46.5	23	72	15	22
DN15	AT40Q	123.5	72	44	65	23	87	15	22
DN15	AT52Q	146	72	47	71.5	23	98	15	22
DN20	AT52Q	146	80	54	71.5	26.5	98	20	27
DN25	AT52Q	146	90	64	71.5	28	98	25	32
DN25	AT63Q	170	90	56	83.5	28	116	25	32
DN32	AT63Q	170	103	68	83.5	36	116	32	40
DN40	AT75Q	184	115	73	96	38.5	128	40	48
DN50	AT83Q	211	138	84	104	44	136	50	57
DN65	AT92Q	265	176	95	109	61	146	65	75
DN80	AT105Q	275	198	100	125	70	153	75	89
DN100	AT125Q	305	240	112	147	82	190	100	110

注：以上產品介紹，參數，圖片，數據僅供參考
