Q915N電動高壓三通球閥
產品概述
Q915N電動高壓三通T型球閥,Q915F電動高壓三通球閥,電動三通高壓球閥,電動液壓三通球閥,不銹鋼高壓電動三通T型球閥,電動高壓三通L型球閥,電動高壓三通球閥,電動高壓內螺紋三通球閥,電動絲扣高壓三通球閥,電動高壓絲口三通內螺紋液壓球閥,精小型電動高壓三通內螺紋球閥,調節型電動高壓內螺紋三通球閥,不銹鋼電動三通內高壓螺紋球閥,不銹鋼電動三通液壓球閥,電動液壓三通T型球閥,YJZQ電動三通高壓球閥,電動三通T型高壓球閥,電動內螺紋高壓三通球閥,電動KHB三通球閥,電動T型高壓三通球閥,CNG高壓電動三通球閥,304不銹鋼電動三通高壓球閥,電動三通液壓高壓球閥,BKH電動高壓三通球閥,電動高壓碳鋼內螺紋三通球閥,31.5MPa電動高壓三通內螺紋球閥,電動高壓三通不銹鋼球閥,三通高壓電動球閥,電動絲扣高壓三通球閥是由角行程系列開關型或調節型或智能型電動執行機構和高壓三通液壓球閥組成，是一種旋轉類切斷調節閥，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。廣泛用于氣體、液體、油品等腐蝕性介質的管道自動化控制中。高壓三通球閥不僅可實現介質流向的切換，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。T型適用于介質的分流，合流或流向切換。L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，雙層閥桿填料符合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。
電動高壓三通T型球閥結構圖：
|
|
|
|
|
|
|
|
|
|

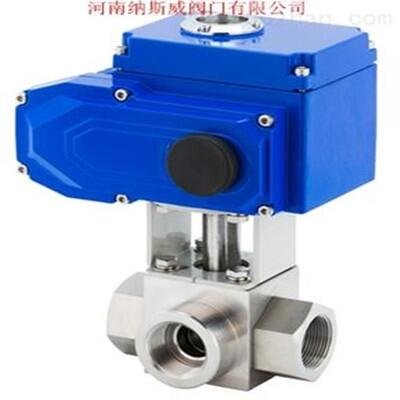

電動高壓三通T型球閥 |
電動高壓三通T型球閥結構圖 |
三通球閥流向原理圖：
高壓三通球閥分L型和T型，介質流通方向見下圖。L型高壓三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型高壓三通球閥適用于介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，高壓三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。
|
|
電動高壓三通T型球閥主要技術參數及性能：
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
允許壓差(MPa) |
≤公稱壓力 |
||||||||
|
閥體形式 |
四分體式鍛造閥體 |
||||||||
|
公稱壓力 |
PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900、1500、2500LB |
||||||||
|
連接形式 |
螺紋式、法蘭式、焊接式（對焊、承插焊） |
||||||||
|
密封填料 |
尼龍、V型聚四氟乙烯填料等 |
||||||||
|
閥芯形式 |
O型球體閥芯 |
||||||||
|
流量特性 |
近似快開特性 |
||||||||
|
動作范圍 |
0～90°、0～360° |
||||||||
|
泄露量Q |
軟密封：零泄漏 |
||||||||
|
基本誤差 |
±1% |
||||||||
|
回差 |
±1% |
||||||||
|
死區 |
≤1%(可調) |
||||||||
|
可調范圍 |
250：1 |
||||||||
|
配置執行機構 |
角行程電動執行機構 |
||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
||||||||
電動高壓三通T型球閥執行器技術參數：
|
執行器類別 |
執行器參數 |
執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4” |
|
殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
電動高壓三通T型球閥主要零件材料：
|
零件名稱 |
零件材料 |
||
|
閥體 |
304 |
316 |
316L |
|
球體 |
304 |
316 |
316L |
|
閥桿 |
304 |
316 |
316L |
|
閥座密封圈 |
PTFE、碳素纖維＋PTFE、對位聚苯、高壓尼龍密封 |
||
|
填料 |
V型PTFE、增強四氟 |
||
電動高壓三通T型球閥主要性能指標：
|
公稱通徑DN(mm) |
DN15-100 |
|||||
|
公稱壓力 |
PN(MPa) |
10.0 |
16.0 |
25.0 |
32.0 |
42.0 |
|
試驗壓力 |
強度試驗 |
15.0 |
24.0 |
37.5 |
48.0 |
63.0 |
|
密封試驗 |
11.0 |
17.6 |
27.5 |
35.2 |
46.2 |
|
|
低壓氣密試驗 |
0.5～0.7 |
|||||
|
適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
|||||
電動高壓三通T型球閥主要外形尺寸：(單位：mm)
|
DN |
L |
T |
H |
K |
R |
D |
氣動執行器選配 |
|
8 |
160 |
72 |
179 |
34 |
6 |
G1/4″ |
QY-05B |
|
10 |
160 |
78 |
179 |
36 |
8 |
G3/8″ |
QY-05B |
|
15 |
160 |
87 |
179 |
36 |
10 |
G1/2″ |
QY-05B |
|
20 |
160 |
99 |
235 |
47 |
14.5 |
G3/4″ |
QY-05B |
|
25 |
160 |
114 |
235 |
51 |
19.6 |
G1″ |
QY-05B |
|
32 |
200 |
123 |
248 |
55 |
24.8 |
G11/4″ |
QY-10B |
|
40 |
200 |
131 |
279 |
62 |
30 |
G11/2″ |
QY-10B |
|
50 |
252 |
142 |
348 |
70 |
39.6 |
G2″ |
QY-20B |
