UPVC電動塑料球閥
產品概述
Q921F電動雙由令UPVC球閥,電動雙由令塑料球閥,電動雙由令球閥,電動塑料球閥,電動UPVC塑料球閥,電動焊接塑料球閥,UPVC電動塑料球閥,電動雙活接塑料球閥,雙由令電動塑料球閥,PVC電動塑料球閥,雙活接塑料電動球閥,FRPP電動塑料球閥,UPVC電動球閥,電動UPVC球閥,塑料電動球閥,耐酸堿電動塑料球閥,電動PP塑料球閥,電動PVDF塑料球閥,電動防腐塑料球閥,Q961F電動塑料雙活接球閥是由電動執行器和防腐性極強的UPVC工程材料而制成的塑料球閥組合而成，采用雙由令的連接方式，具有拆卸方便，維護簡單等特點，主要應用于各種腐蝕性介質管道中作截流或調節使用。電動UPVC球閥利用電動裝置驅動閥桿與球芯來操作閥門的啟閉，并且泄漏點極少，強度高，不會生銹結垢，實現了真正意義上的耐腐蝕，是水處理行業以及各種含有酸堿、腐蝕性介質管路系統中。閥體材質衛生無毒、耐腐蝕性強、重量輕、應用于純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、鹽酸和化學溶液系統等多個行業。廣泛適用于冶金、石油、化工、電力、制藥、造紙、能源、水處理、船舶、紡織、食品加工、樓宇自動化等領域。
電動雙由令UPVC球閥結構圖：
|
|
|
|
|
|
|
|
|
|

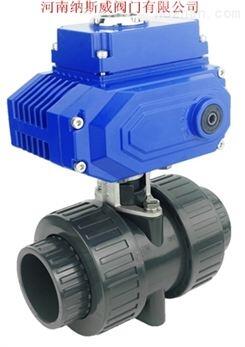

電動塑料球閥(材質UPVC 雙由令連接) |
電動塑料球閥結構圖(雙由令連接) |
電動雙由令UPVC球閥特點：
1、產品質量可靠、設計、造型美觀。
2、材質衛生無毒耐磨損、易拆卸、維護簡單易行。
3、性能可靠：軸承牙口電氣元件等關鍵零部件采用進口名牌產品。
4、美觀大方：鋁合金壓鑄外殼、精細流暢、且可減少電磁干擾。
5、精密耐磨：蝸輪輸出軸一體化特殊錒合金鍛造、強度高、耐磨性好。
6、回差極�。何佪嗇敵鲚S一體化、避免了鍵聯結的間隙、傳動精度高。
7、安全保證：通過1500V耐壓檢測，F級絕緣電機，安全有保障。
8、配套簡單：采用單相電源、外接線路特別簡單，也可做380V、直流電源。
9、使用方便：免加油、免點檢、防水防銹、任意角度安裝。
10、保護裝置：雙重限位、過熱保護、過載保護(選裝)。
電動雙由令UPVC球閥主要零部件材料：
|
軸 |
聚氯乙烯 PVC |
|
O環 |
三元乙丙橡膠 EPDM |
|
環型螺母 |
聚氯乙烯 PVC |
|
閥體 |
聚氯乙烯 PVC |
|
端口 |
聚氯乙烯 PVC |
|
O環 |
三元乙丙橡膠 EPDM |
|
球體密封 |
聚四氟乙烯 PTFE |
|
球體 |
聚氯乙烯 PVC |
|
O環 |
三元乙丙橡膠 EPDM |
|
球體密封支架 |
聚氯乙烯 PVC |
|
環 Ring |
聚氯乙烯 PVC |
電動雙由令UPVC球閥技術參數：
|
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
公稱壓力(MPa) |
PN1.0-1.6MPa |
||||||||
|
連接方式 |
雙由令、法蘭、螺紋 |
||||||||
|
閥體結構 |
兩通、三通L、三通T |
||||||||
|
閥體材質 |
UPVC、CPVC、PP |
||||||||
|
閥芯材質 |
UPVC、CPVC、PP |
||||||||
|
密封材質 |
PTFE |
||||||||
|
適用溫度 |
0～+60℃ |
||||||||
|
適用介質 |
PVC兼容的食品工業化學溶劑 |
||||||||
|
配置執行機構 |
可配HQ、CH等系列角行程電動執行機構 |
||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
||||||||
電動雙由令UPVC球閥電動執行器參數：
|
執行器類別 |
QY-CH系列執行器參數 |
QY-HQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
|
殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
||
電動雙由令UPVC球閥性能規范：
|
試驗標準 |
公稱壓力（Mpa） |
壓力級（class） |
JIS(Mpa) |
|||||||
|
試驗壓力(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
氣密試驗 |
0.5～0.7 |
|||||||||
電動雙由令UPVC球閥主要連接尺寸：
|
公稱通徑 |
D |
D1 |
D2 |
L |
H |
H1 |
T |
n-O |
支架中心孔距 |
軸尺寸 |
配電動執行器 |
|||
|
DN(mm) |
承插 |
絲口 |
法蘭 |
開關型 |
調節型 |
|||||||||
|
15 |
20 |
65 |
95 |
112 |
112 |
164 |
155 |
40 |
14 |
4-14 |
36/55 |
9*9 |
QY-05 |
QY-05 |
|
20 |
25 |
75 |
105 |
130 |
130 |
182 |
160 |
40 |
16 |
4-14 |
36/50 |
9*9 |
||
|
25 |
32 |
85 |
115 |
144 |
144 |
210 |
165 |
41 |
16 |
4-14 |
36/50 |
11*11 |
||
|
32 |
40 |
100 |
135 |
168 |
168 |
233 |
190 |
43 |
16 |
4-18 |
50/70 |
11*11 |
||
|
40 |
50 |
110 |
145 |
173 |
173 |
247 |
200 |
43 |
16 |
4-18 |
50/70 |
11*11 |
||
|
50 |
63 |
125 |
160 |
204 |
204 |
290 |
225 |
47 |
18 |
4-18 |
50/70 |
11*11 |
||
|
65 |
75 |
'145 |
180 |
275 |
275 |
370 |
280 |
50 |
22 |
4-18 |
70 |
14*14 |
QY-10 |
QY-10 |
|
80 |
90 |
160 |
195 |
300 |
300 |
415 |
310 |
60 |
25 |
8-18 |
70 |
14*14 |
||
|
100 |
110 |
180 |
215 |
330 ! |
330 |
460 |
370 |
78 |
25 |
8-18 |
70 |
17*17 |
||
注：以上產品介紹，參數，圖片，數據僅供參考
