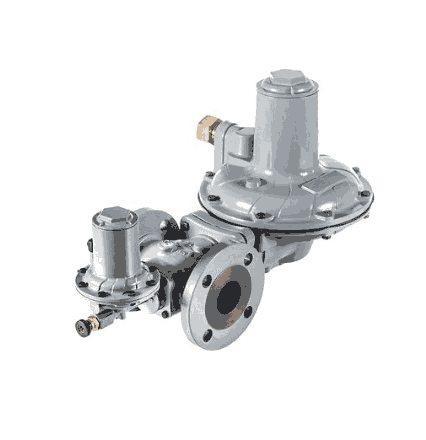

The CSB700 Series direct-operated, spring-loaded regulators are engineered to fit a multitude of pressure reducing applications. This flexibility is provided by the numerous body sizes and end connections, outlet pressure settings in external pressure registration. The CSB700 Series offers multiple overpressure protection options to meet your application requirements.

CS700 系列直接作用型彈簧負載式調壓器專門設計用于多種減壓應用。 該調壓器具有很大的靈活性，是因為這種調壓器提供多種閥體尺寸和端部連接方式、出口壓力設置以及內取壓和外取壓選項。 CSB600 系列還提供多種過壓保護選項，能夠滿足您的應用需求。咨詢電話：零二零-捌貳壹柒捌柒伍叁  13423610804 劉小姐

Features

Ductile Iron and WCC Steel Bodies Available

Wide Variety of Body Sizes and End Connections

With Type VSX8 Slam-shut Option

No Special Tools for Pressure Adjustment and Orifice Removal

功能

提供球墨鑄鐵和 WCC 鋼閥體

有多種閥體尺寸和端部連接方式可供選擇

提供 VSX8 型切斷閥選件

無需專門工具也可以調節壓力和執行閥孔拆卸

Specifications

Body Sizes and End Connection Styles

Ductile Iron: 1-1/2 or 2 NPT, Rp 1-1/2 or 2, NPS 2 / DN 50 CL125 FF, NPS 2 / DN 50 CL150 FF, NPS 2 / DN 50 PN 10/16, NPS 1-1/2 / DN 40 PN 16 Slip-On
WCC Steel: 1-1/2 or 2 NPT, Rp 1-1/2 or 2, NPS 2 / DN 50 CL150 RF, NPS 2/ DN 50 PN 10/16

Maximum Operating Inlet Pressure

Integral Strength (IS): 5 bar / 73 psig
Differential Strength (DS): 16 bar / 232 psig

Maximum Emergency Inlet Pressure

Integral Strength (IS): 5 bar / 73 psig
Differential Strength (DS): 20 bar / 290 psig

Outlet Pressure Range

9 mbar to 4.0 bar / 0.13 to 58 psig

Maximum Emergency Outlet Pressure (Casing)

5.0 bar / 73 psig

Max Outlet Pressure to Avoid Internal Metallic Parts Damage

1.5 bar / 21.8 psig - not to exceed maximum emergency outlet

Temperature Capabilities

According to PED Standards: -20 to 66℃/ -4 to 151°F
Non-PED: -30 to 66℃ / -22 to 151°F

規格

閥體尺寸和端面連接方式

球墨鑄鐵：1-1/2 或 2 NPT，Rp 1-1/2 或 2，NPS 2 / DN 50 CL125 FF、NPS 2 / DN 50 CL150 FF、NPS 2 / DN 50 PN 10/16、NPS 1-1/2 / DN 40 PN 16 滑套
WCC 鋼：1-1/2 或 2 NPT，Rp 1-1/2 或 2、NPS 2 / DN 50 CL150 RF、NPS 2/ DN 50 PN 10/16

最大工作入口壓力

內部強度（IS）：5 bar / 73 psig
差壓強度（DS）：16 bar / 232 psig

最大緊急入口壓力

內部強度（IS）：5 bar / 73 psig
差壓強度（DS）：20 bar / 290 psig

出口壓力范圍

9 mbar 至 4.0 bar / 0.13 至 58 psig

最大緊急出口（殼體）壓力

5.0 bar / 73 psig

避免內部金屬零件損壞的最大出口壓力

1.5 bar / 21.8 psig - 不超過最大緊急出口壓力

溫度適用范圍

根據 PED 標準：-20 至 66°C / -4 至 151°F
非 PED：-30 至 66°C / -22 至 151°F
