Z6S73手氣動切換漿液閥產品性能參數：
|
公稱壓力 （MPa） |
殼體試驗 （MPa） |
密封試驗 （MPa） |
工作溫度 |
適用介質 |
|
1.0 1.6 |
1.52.4 |
1.1 1.8 |
≤100℃ |
紙漿、污水、渣水混合物 |
?
產品外形與結構尺寸：
|
MPa |
DN |
L |
D |
D1 |
D2 |
N-M |
|
1.0MPa |
50 |
43 |
160 |
125 |
100 |
4-M16 |
|
65 |
46 |
180 |
145 |
120 |
4-M16 |
|
|
80 |
46 |
195 |
160 |
135 |
4-M16 |
|
|
100 |
52 |
215 |
180 |
155 |
8-M16 |
|
|
125 |
56 |
245 |
210 |
185 |
8-M16 |
|
|
150 |
56 |
280 |
240 |
210 |
8-M20 |
|
|
200 |
60 |
335 |
295 |
265 |
8-M20 |
|
|
250 |
68 |
390 |
350 |
320 |
12-M20 |
|
|
300 |
78 |
440 |
400 |
368 |
12-M20 |
|
|
350 |
78 |
500 |
460 |
428 |
16-M20 |
|
|
400 |
102 |
565 |
515 |
482 |
16-M22 |
|
|
450 |
114 |
615 |
565 |
532 |
20-M22 |
|
|
500 |
127 |
670 |
620 |
585 |
20-M22 |
|
|
600 |
154 |
780 |
725 |
685 |
20-M27 |
|
|
700 |
165 |
895 |
840 |
800 |
24-M27 |
|
|
800 |
190 |
1010 |
950 |
898 |
24-M30 |
|
|
900 |
203 |
1110 |
1050 |
1005 |
28-M30 |
|
|
1000 |
216 |
1220 |
1160 |
1115 |
28-M30 |
?
Z6S73手氣動切換漿液閥安裝說明：
1.?用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性； ??
2.?用戶在安裝閥門時，必須預留閥門驅動的必要空間； ??
3.?驅動裝置的接線須按線路圖進行； ??
4.?漿液閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著； ??
5.?各連接部位螺栓，要求均勻擰緊； ??
6.?檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活； ??
7.?漿液閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。?
?
維護說明：
1.?帶傳動機構的閘閥，按產品使用說明書的規定安裝。 ??
2.?如果閥門經常開關使用 , 每月至少潤滑一次。
3.?手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。 ?
4.?雙閘板閘閥應垂直安裝(即閥桿處于垂直位置 , 手輪在頂部 ) ?
5.?帶有旁通閥的閘閥在開啟前應先打開旁通閥(以平衡進出口的壓差及減小開啟力 )
Z6S73手氣動切換漿液閥產品零部件材料：
|
閥體/閥蓋 |
閘板 |
閥桿 |
密封面 |
|
灰鑄鐵 |
碳鋼、不銹鋼 |
不銹鋼 |
橡膠 |
?

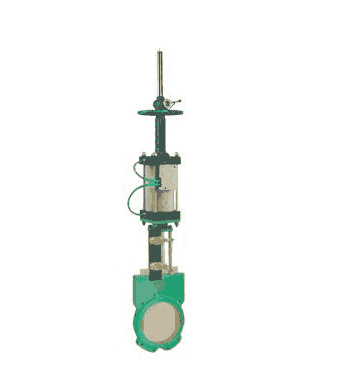

產品簡介：
????在氣動執行器上增加手動操作機構，是漿液閥（亦稱漿閘閥、料漿閥、渣漿閥、液料閥）系列中的一種，屬直行程系列閥門，橡膠密封條有效密封使手動氣控漿閘閥達到零泄漏，對夾式閥體不限制按裝方向，具有體積輕，結構短，安裝于各種液料管道上。
閥板采用平板式，設計制造按GB12235-59，結構長度按GB12221-89，法蘭尺寸按JB/T79-94，閥門檢查和試驗按GB13927等回家標準。在石油、天然氣、煤炭、礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。
連接法蘭：GB/T9113、JB/T79
密封形式：軟密封泄漏量：?A級（零泄漏）
配套附件：安裝法蘭?電磁閥、空氣過濾器、閥門行程開關、閥門定位器
