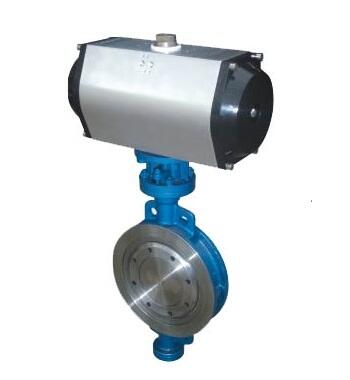

D673H對夾式硬密封氣動蝶閥產品簡介：
采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥均有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。
D673H對夾式硬密封氣動蝶閥產品性能參數和零部件材料：
|
公稱通徑DN（mm） |
50-1200 |
||||
|
公稱壓力PN（MPa) |
1.6 |
2.5 |
4 |
||
|
公稱壓力（MPa) |
強度試驗 |
2.4 |
3.75 |
6 |
|
|
密封試驗 |
1.76 |
2.75 |
4.4 |
||
|
材料\材料代號 |
C |
P |
R |
||
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
|
蝶板 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
||
|
密封圈 |
四氟 不銹鋼 |
||||
|
填料 |
四氟 柔性石墨 |
||||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|
|
適用溫度 |
碳鋼：-29℃～425℃ 不銹鋼：-40℃～550℃ |
||||
|
執行器 |
型號 |
GT系列、AT系列、AW系列 |
|||
|
氣源壓力 |
0.4-0.7Mpa |
||||
D673H對夾式硬密封氣動蝶閥產品外形與結構尺寸：
D673(H、Y、F)-16(1.6Mpa)
|
公稱通徑 |
外形尺寸 |
連接尺寸 |
執行器型號 * |
||||||
|
DN |
L |
L1 |
L2 |
H |
H1 |
D |
D1 |
n-φd |
|
|
50 |
43 |
164214 |
75/91 |
277/205 |
65 |
165 |
125 |
4-φ18 |
GTD65/GTE80 |
|
65 |
46 |
164/214 |
75/91 |
287/315 |
75 |
185 |
145 |
4-φ18 |
GTD65/GTE80 |
|
80 |
46 |
190/246 |
91/101 |
365/375 |
85 |
200 |
160 |
8-φ18 |
GTD80/GTE90 |
|
100 |
52 |
210/295 |
101/112 |
420/436 |
130 |
220 |
180 |
8-φ18 |
GTD90/GTE100 |
|
125 |
56 |
247/398 |
112/139 |
436/462 |
175 |
250 |
210 |
8-φ18 |
GTD100/GTE125 |
|
150 |
56 |
308/478 |
139/176 |
466/543 |
190 |
285 |
240 |
8-φ22 |
GTD125/GTE160 |
|
200 |
60 |
378/724 |
176/228 |
593/665 |
215 |
340 |
295 |
12-φ22 |
GTD160/GTE210 |
|
250 |
68 |
432/928 |
206/275 |
682/752 |
265 |
405 |
355 |
12-φ26 |
GTD190/GTE255 |
|
300 |
78 |
524/928 |
228/275 |
725/772 |
305 |
460 |
410 |
12-φ26 |
GTD210/GTE255 |
|
350 |
78 |
648/1033 |
275/324 |
832/880 |
340 |
520 |
470 |
16-φ26 |
GTD255/GTE300 |
|
400 |
102 |
648/1129 |
275/380 |
862/968 |
360 |
580 |
525 |
16-φ30 |
GTD255/GTE350 |
|
450 |
114 |
715/1845 |
324/527 |
945/1005 |
400 |
640 |
585 |
20-φ30 |
GTD300/AW28S |
|
500 |
127 |
795/1845 |
380/527 |
1058/1060 |
430 |
715 |
650 |
20-φ33 |
GTD350/AW28S |
|
600 |
154 |
795/2605 |
380/545 |
1108/1195 |
490 |
840 |
770 |
20-φ36 |
GTD350/AW35S |
|
700 |
165 |
1380/2605 |
527/545 |
1170/1255 |
555 |
910 |
840 |
24-φ36 |
AW28/AW35S |
|
800 |
190 |
1860/2605 |
545/545 |
1325/1365 |
620 |
1025 |
950 |
24-φ39 |
AW35/AW40S |
D673(H、Y、F)-25(2.5Mpa)
|
公稱通徑 |
外形尺寸 |
連接尺寸 |
執行器型號 * |
||||||
|
DN |
L |
L1 |
L2 |
H |
H1 |
D |
D1 |
n-φd |
|
|
50 |
43 |
164/214 |
75/91 |
277/305 |
65 |
165 |
125 |
4-φ18 |
GTD65/GTE80 |
|
65 |
46 |
164/214 |
75/91 |
287/325 |
75 |
185 |
145 |
8-φ18 |
GTD65/GTE90 |
|
80 |
46 |
190/295 |
91/112 |
365/391 |
85 |
200 |
160 |
8-φ18 |
GTD80/GTE100 |
|
100 |
52 |
210/340 |
101/127 |
420/457 |
130 |
235 |
190 |
8-φ22 |
GTD90/GTE115 |
|
125 |
56 |
247/395 |
112/139 |
436/462 |
175 |
270 |
220 |
8-φ26 |
GTD100/GTE125 |
|
150 |
56 |
308/438 |
139/176 |
466/543 |
190 |
300 |
250 |
8-φ26 |
GTD125/GTE160 |
|
200 |
60 |
378/724 |
176/228 |
593/665 |
215 |
360 |
310 |
12-φ26 |
GTD160/GTE210 |
|
250 |
68 |
432/928 |
206/275 |
682/752 |
265 |
425 |
370 |
12-φ30 |
GTD190/GTE255 |
|
300 |
78 |
524/1033 |
228/324 |
702/820 |
305 |
485 |
430 |
16-φ30 |
GTD210/GTE300 |
|
350 |
78 |
648/1129 |
275/380 |
832/938 |
340 |
555 |
490 |
16-φ33 |
GTD255/GTE350 |
|
400 |
102 |
715/1129 |
324/380 |
910/968 |
360 |
620 |
550 |
16-φ36 |
GTD300/GTE350 |
|
450 |
114 |
795/184 |
380/527 |
1005/1010 |
400 |
670 |
640 |
20-φ36 |
GTD350/AW28S |
|
500 |
127 |
795/1845 |
280/527 |
1058/1065 |
430 |
730 |
660 |
20-φ36 |
GTD350/AW28S |
|
600 |
154 |
1380/2605 |
507/545 |
1110/1195 |
490 |
845 |
770 |
20-φ39 |
Aw28/AW35S |
|
700 |
165 |
1860/2605 |
545/545 |
1255/1295 |
555 |
960 |
875 |
24-φ42 |
Aw35/AW40S |
|
800 |
190 |
1860/2605 |
545/545 |
1325/1365 |
620 |
1085 |
990 |
24-φ48 |
AW35/AW40S |
設計特點：
1) 碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
2) 大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
3) 本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
4) 驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
5) 本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。
6) 密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
