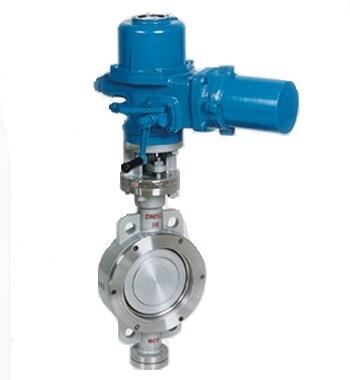

D973H對夾式硬密封電動蝶閥設計特點：

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：

1. 本閥采用三偏心密封結構，閥座與蝶板磨損小。

2. 大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

3. 碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。

4. 驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

5. 本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

6. 密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。

D973H對夾式硬密封電動蝶閥產品性能參數：

公稱通徑	DN（mm）	50～1200				50～500
公稱壓力	PN（MPa）	0.6	1	1.6	2.5	4
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
滲漏率	＜0.1×DNmm3/s（符合GB/T13927-92標準）
適用溫度	碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
適用介質	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等

產品零部件材料：

零件	閥體	蝶板	密封圈	閥桿	軸承	填料
材料	鑄鐵、不銹鋼		不銹鋼與耐高溫石棉板組合成多層次	2Cr13、鉻鉬鋼1Cr13不銹鋼	奧氏體不銹鋼304氮化	柔性石墨
	鉻鉬鋼、合金鋼

D973H對夾式硬密封電動蝶閥產品外形與結構尺寸：

公稱通徑DN（mm）	外形尺寸（mm）					PN1.0MPa			PN1.6MPa
公稱通徑DN（mm）	L	H	H1	A	B	D1	D2	Z-Фd	D1	D2	Z-Фd
50	43	112	570	390	265	125	100	4-18	125	100	4-18
65	46	115	580	390	265	145	120	4-18	145	120	4-18
80	49	120	590	390	265	160	135	4-18	160	135	8-18
100	56	140	615	390	265	180	155	8-18	180	155	8-18
125	64	165	660	390	265	210	185	8-18	210	185	8-18
150	70	180	705	390	265	240	210	8-23	240	210	8-23
200	71	210	840	510	410	295	265	8-23	295	265	12-23
250	76	245	920	510	410	335	320	12-23	350	320	12-25
300	83	285	1040	510	410	400	370	12-23	410	370	12-25
350	93	315	1080	570	410	460	433	16-23	470	433	16-25
400	102	335	1195	570	410	515	485	16-25	525	485	16-30
450	114	380	1210	570	410	565	535	20-25	585	550	20-30
500	127	415	1315	570	440	620	590	20-25	650	610	20-34
600	154	475	1570	570	440	725	670	20-30	770	720	20-37
700	165	555	1695	970	590	840	805	24-30	840	805	24-37
800	190	640	1760	970	590	950	913	24-34	950	913	24-41
900	203	720	1980	970	590	1050	1013	28-34	1050	1013	28-41
1000	216	770	2120	970	590	1160	1122	28-34	1170	1122	28-45
1200	254	890	2360	970	590	1380	1335	32-41	1390	1335	32-51
