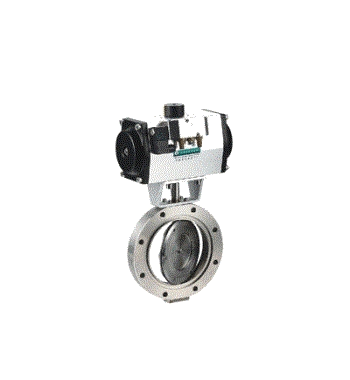

天津哪里有GIQAB型系列氣動高真空蝶閥廠家
GIQAB型系列氣動高真空蝶閥產品結構與原理：
執行機構是由雙氣路氣缸為主體，接受二位四通電磁閥控制輸出的(0.4～0.6MPa)氣源信號壓力為動力，通過控制元件改變氣流方向，執缸驅動蝶閥作啟閉運動。
GIQ、GID型真空蝶閥根據不同的材質，及不同的執行機構分類，適用于-25～200℃的介質，閥體由碳素鋼（鍍鎳）、不銹鋼及合金鋼等。
閥門能承受正壓力；閥桿不上下竄動；氣缸采用1/4旋轉式氣缸，角度可調 1°～5°。
GIQAB型系列氣動高真空蝶閥安裝與維護：
1. 氣動執行器可與閥門直接安裝連接，也可以通過支架與接頭進行安裝連接。連接緊固件不得松動。
2. 保證執行器輸出軸與閥門安裝的同軸度，并轉動靈活，無爬行現象。
3. 連接管道、接頭、附件等應情節干凈。
4. 電磁閥排氣口始終向下，當向上或水平時，應連接彎管，使排氣口向下。
5. 調試前應確認空氣管道暢通，氣壓、電壓、信號等符合要求。
6. 調試時電磁閥應該開到自動位置。
7. 壓縮空氣應經過過濾、干燥、露點負15度以下要除濕。
8. 氣動操作時，應斷開手動裝置。手動操作時應斷開氣動裝置。
9. 執行器上安裝的各種附件，應分別按照使用說明書進行調試。
10. 正常工作情況下每月檢查一次，每年檢修一次。
產品性能參數：
|
適用范圍(Pa) |
2x105～1.3x10-5 |
|
閥門漏率(Pa.L/S) |
≤1.3x10-6 |
|
介質溫度（℃） |
-25～+80(密封材料為丁橡膠) |
|
-30～+150(密封材料為氟橡膠) |
|
|
氣源壓力（MPa） |
0.4～0.6 |
|
法蘭標準 |
GB/T6070 |
|
安裝位置 |
任意 |
|
電源電壓 |
標準出廠：AC220V/50Hz |
|
特殊指定：AC110V；DC24V；DC12V等 |
|
|
信號反饋 |
標準出廠：閥位指示器 |
|
特殊指定：微動開關；智能型4～20mA DC |
|
|
氣缸可選 |
標準出廠：雙作用式 |
|
特殊指定：單作用式（有彈簧返回） |
|
|
可選常開或常閉 |
GIQAB型系列氣動高真空蝶閥產品外形與結構尺寸：
|
型號 |
通徑（DN） |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GIQ-50AB |
50 |
110 |
90 |
206 |
26 |
164 |
105 |
4-Φ9 |
|
GIQ-63AB |
63 |
130 |
110 |
217 |
32 |
|||
|
GIQ-80AB |
80 |
145 |
125 |
247 |
190 |
124 |
8-Φ9 |
|
|
GIQ-100AB |
100 |
165 |
145 |
257 |
||||
|
GIQ-125AB |
125 |
200 |
175 |
273 |
35 |
8-Φ11 |
||
|
GIQ-150AB |
150 |
225 |
200 |
334 |
247 |
140 |
||
|
GIQ-200AB |
200 |
285 |
260 |
391 |
45 |
302 |
165 |
12-Φ11 |
|
GIQ-250AB |
250 |
335 |
310 |
467 |
50 |
372 |
198 |
|
|
GIQ-300AB |
300 |
425 |
395 |
557 |
55 |
432 |
225 |
12-Φ14 |
|
GIQ-400AB |
400 |
510 |
480 |
640 |
60 |
518 |
243 |
16-Φ14 |
|
GIQ-600AB |
600 |
710 |
670 |
892 |
100 |
780 |
408 |
12-Φ21 |
產品簡介
是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動，從而達到接通或切斷真空管路中氣流的目的。是目前一種新型的氣動執行器控制的氣動真空蝶閥，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。
適用的工作介質為空氣及非腐蝕性氣體。
